Задние барабанные тормоза

            0

Обе тормозные колодки барабанных тормозов прижимаются к поршням колесного цилиндра с помощью верхней и нижней стяжных пружин. Передняя тормозная колодка обеспечивает основное тормозное усилие при вращении колеса в переднем направлении, задняя - при вращении колеса назад. Тормозное усилие передается через тормозной щит, на котором крепятся колодки, к рычагу задней подвески. Регулировка зазора между колодками и барабаном производится автоматически и происходит каждый раз при нажатии на педаль тормоза.

Примечание: при обслуживании тормозной системы соблюдайте следующие инструкции.

Не используйте неочищенный от масла сжатый воздух для продувки элементов тормозной системы, так как это может вызвать повреждение резиновых деталей.

При удалении или отсоединении любых гидравлических компонентов требуется удаление воздуха из всей системы либо из ее отдельных частей.

Тормозные колодки следует заменять одновременно на обоих тормозных механизмах.

Величина моментов затяжки указана для сухих, несмазанных деталей резьбовых соединений.

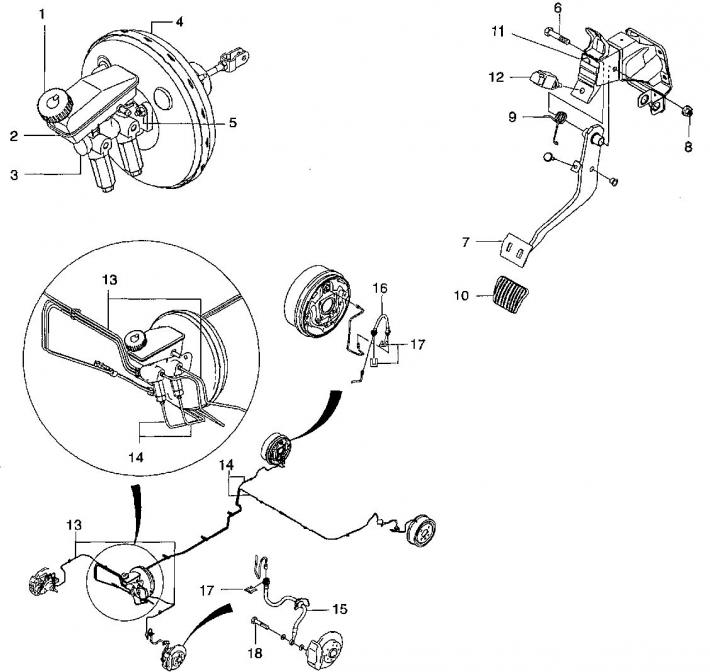

1. Крышка бачка; 2. Бачок; 3. Главный цилиндр; 4. Усилитель тормоза; 5. Гайка усилителя тормоза; 6. Болт педали; 7. Педаль; 8. Гайка педали; 9. Пружина; 10. Подушка педали тормоза; 11. Кронштейн педали в сборе; 12. Включатель стоп-сигнала; 13. Трубка переднего тормоза; 14. Трубка заднего тормоза; 15. Шланг переднего тормоза; 16. Шланг заднего тормоза; 17. Е-образное кольцо; 18. Болт.
