Устройство нижней части двигателя

            0

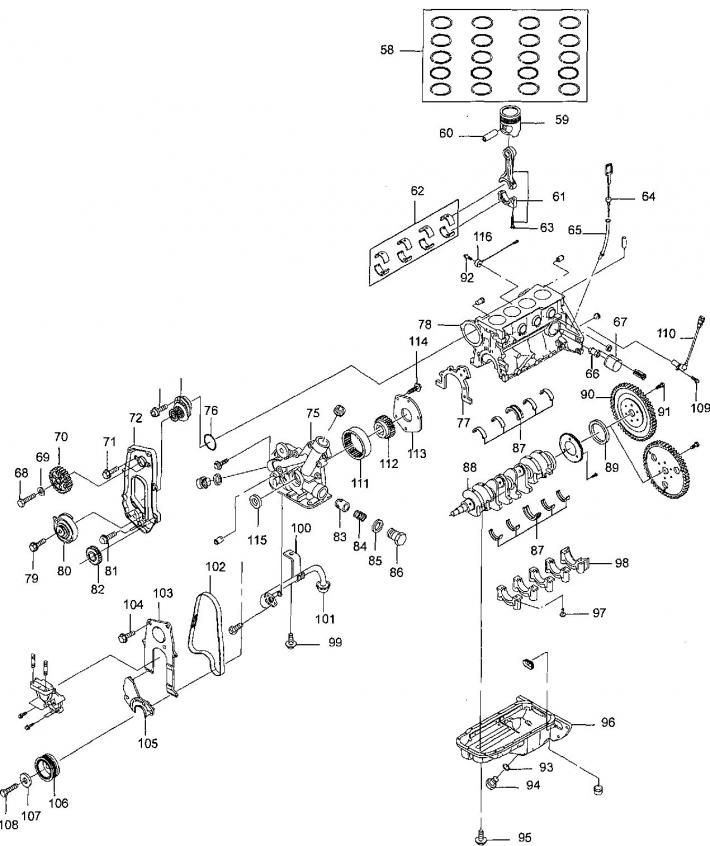

Детали блока цилиндров:
  • 58 - Комплект поршневых колец;
  • 59- Поршень;
  • 60- Поршневой палец;
  • 61 -Шатун;
  • 62- Комплект шатунных вкладышей;
  • 63 - Винт крепления крышки шатунного подшипника;
  • 64 - Щуп уровня масла;
  • 65 - Направляющая трубка щупа уровня масла;
  • 66 - Соединитель масляного фильтра;
  • 67 - Масляный фильтр;
  • 68 - Винт крепления зубчатого шкива распределительного вала;
  • 69 - Шайба винта крепления зубчатого шкива распределительного вала;
  • 70 - Зубчатый шкив распределительного вала;
  • 71 - Винт крепления задней части кожуха привода ГРМ;
  • 72 - Задняя часть кожуха привода ГРМ;
  • 73 - Винт крепления насоса охлаждающей жидкости;
  • 74 - Насос охлаждающей жидкости;
  • 75 - Масляный насос;
  • 76 - Уплотнительное кольцо насоса охлаждающей жидкости;
  • 77 - Прокладка корпуса масляного насоса;
  • 78 - Блок цилиндров;
  • 79 - Винт крепления роликового автоматического натяжного устройства ремня ГРМ;
  • 80 - Роликовое автоматическое натяжное устройство ремня ГРМ;
  • 81 - Винт крепления зубчатого шкива коленчатого вала;
  • 82 - Зубчатый шкив коленчатого вала;
  • 83 - Поршень предохранительного перепускного клапана масляного насоса;
  • 84 - Пружина предохранительного перепускного клапана масляного насоса;
  • 85 - Уплотнительное кольцо масляного насоса;
  • 86 - Винтовая пробка предохранительного перепускного клапана масляного насоса;
  • 87 - Комплект вкладышей коренных подшипников коленчатого вала;
  • 88 - Коленчатый вал;
  • 89 - Задний сальник коленчатого вала;
  • 90 - Маховик (для АКПП);
  • 91 - Винт крепления маховика (для АКПП);
  • 92 - Винт крепления акустического датчика детонации;
  • 93 - Шайба сливной пробки поддона маеляного картера;
  • 94 - Сливная пробка поддона масляного картера;
  • 95 - Винт крепления поддона масляного картера;
  • 96 - Поддон масляного картера;
  • 97 - Винт крепления крышки коренного подшипника коленчатого вала;
  • 98 - Крышка коренного подшипника коленчатого вала;
  • 99 - Винт крепления кронштейна маслопри-емника масляного насоса;
  • 100 - Кронштейн маслоприемника масляного насоса;
  • 101 - Трубка маслоприемника масляного насоса;
  • 102 - Ремень привода ГРМ;
  • 103 - Верхняя часть кожуха привода ГРМ;
  • 104 - Винт крепления верхней части кожуха привода ГРМ;
  • 105 - Нижняя часть кожуха привода ГРМ;
  • 106 - Шкив коленчатого вала;
  • 107 - Шайба винта крепления шкива коленчатого вала;
  • 108 - Винт крепления шкива коленчатого вала;
  • 109 - Винт крепления датчика положения коленчатого вала;
  • 110 - Датчик положения коленчатого вала;
  • 111 - Наружный ротор масляного насоса;
  • 112 - Внутренний ротор масляного насоса;
  • 113 - Задняя крышка масляного насоса;
  • 114-Винт крепления задней крышки масляного насоса;
  • 115 - Уплотнитель масляного насоса;
  • 116 - Акустический датчик детонации.
