Снятием установка коробки передач

            0

Снятие



1. Установите приспособление для поддержки двигателя.

2. Снимите аккумулятор и полочку аккумулятора.

3. Снимите рычажный механизм управления КПП.



4. Снимите приводной вал.

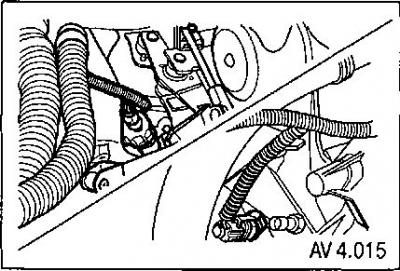

5. Отсоедините электрический разъем выключателя фонаря заднего хода.

6. Отсоедините электрический разъем датчика скорости спидометра.



7. Снимите рабочий цилиндр сцепления.

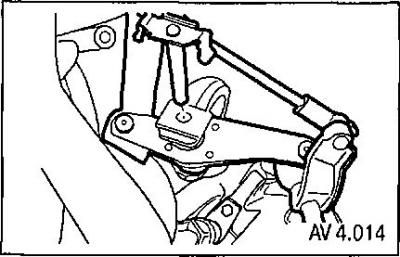

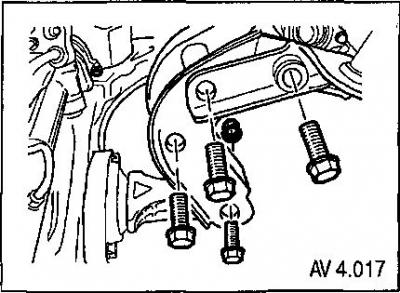

8. Снимите соединительную гайку и болт демпфирующего блока.




9. Снимите задний монтажный кронштейн с КПП.

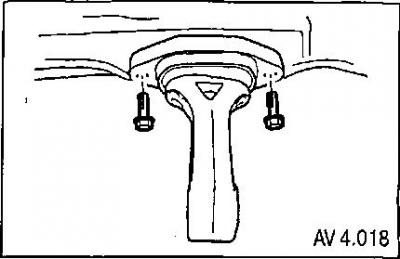

10. Снимите задний демпфирующий блоке передней поперечины.



11. Снимите два болта крепления задней опоры КПП.

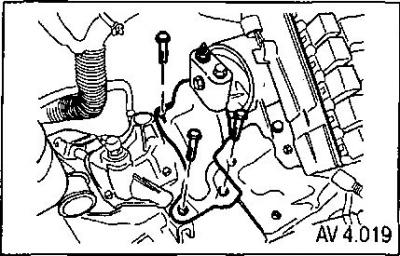

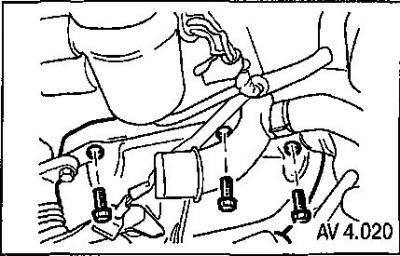

12. Снимите три болта верхнего монтажного кронштейна КПП.

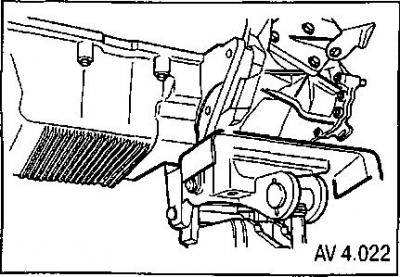

13. Снимите верхний монтажный кронштейн и промежуточную опору приводного вала.


14. Снимите три верхних болта крепления КПП, поддерживая КПП с помощью домкрата.

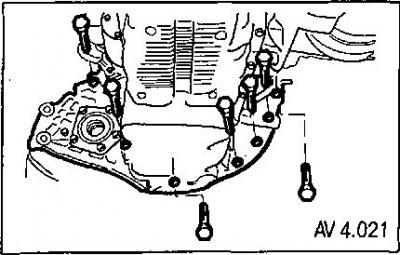

15. Снимите семь нижних болтов крепления КПП.



16. Снимите КПП.

Примечание: размещайте коробку передач только в вертикальном положении.

17. Переместите коробку передач в сторону от блока двигателя.

18. Опустите коробку передач.

Установка



Внимание: Поддерживайте коробку передач с помощью домкрата.

1. Установите КПП, вставив первичный вал КПП в шлицевое отверстие ведомого диска сцепления и переместив коробку передач в сторону двигателя.

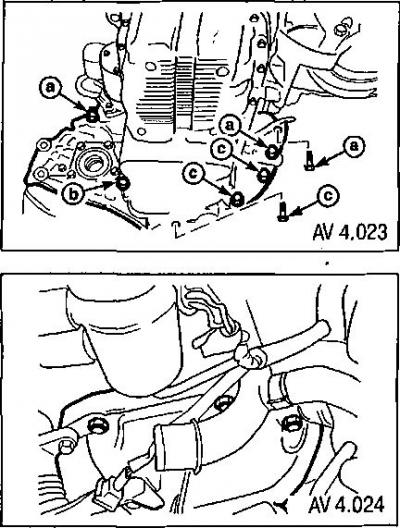

2. Установите семь нижних винтов фиксации КПП и затяните их.


Затяжка


  • Затяните нижние винты крепления КПП а моментом 73 Нм.
  • Затяните нижний винт крепления КПП b моментом 31 Нм.
  • Затяните нижние винты крепления КПП с моментом 21 Нм.

3. Установите три винта крепления КПП и затяните их моментом 73 Нм.



4. Установите промежуточную опору КПП и затяните винты крепления.

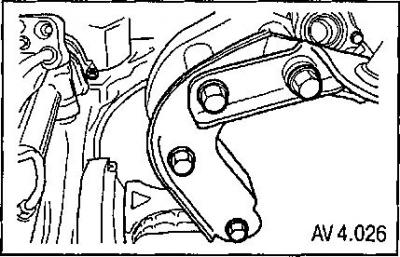

5. Установите монтажный кронштейн КПП и затяните болты крепления моментом 60 Нм.



5. Затяните болты крепления заднего демпфирующего блока моментом 55 Нм.

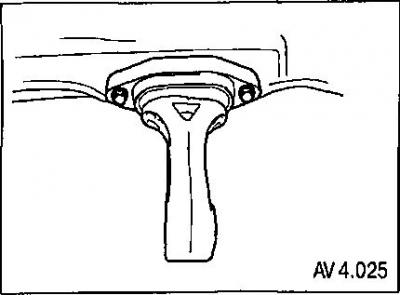

6. Установите задний демпфирующий блок на передней поперечине и затяните болты крепления моментом 80 Нм.

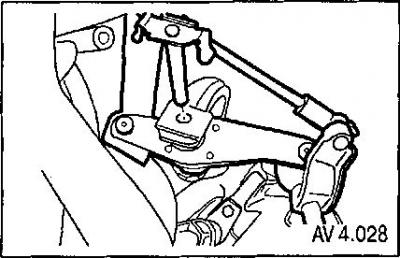

7. Затяните соединительную гайку и болт демпфирующего блока моментом 80 Нм.

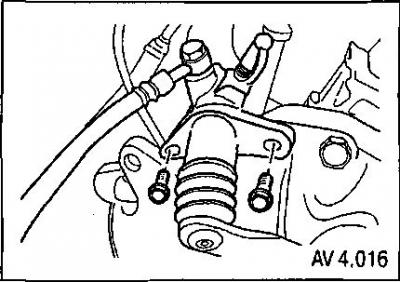

8. Установите рабочий цилиндр сцепления и затяните болты крепления моментом 20 Нм.

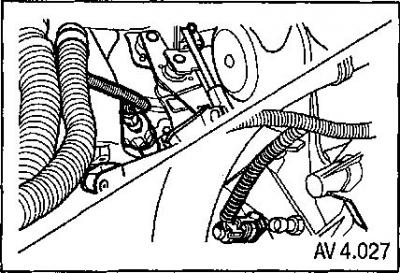

9. Соедините электрический разъем датчика скорости спидометра.

10. Соедините электрический разъем выключателя фонаря заднего хода.



11. Снимите приспособление поддержки двигателя.

12. Установите приводной вал.

13. Установите рычажный механизм управления КПП.



14. Установите полочку аккумулятора и аккумулятор.

15. Проверьте уровень масла в КПП.
