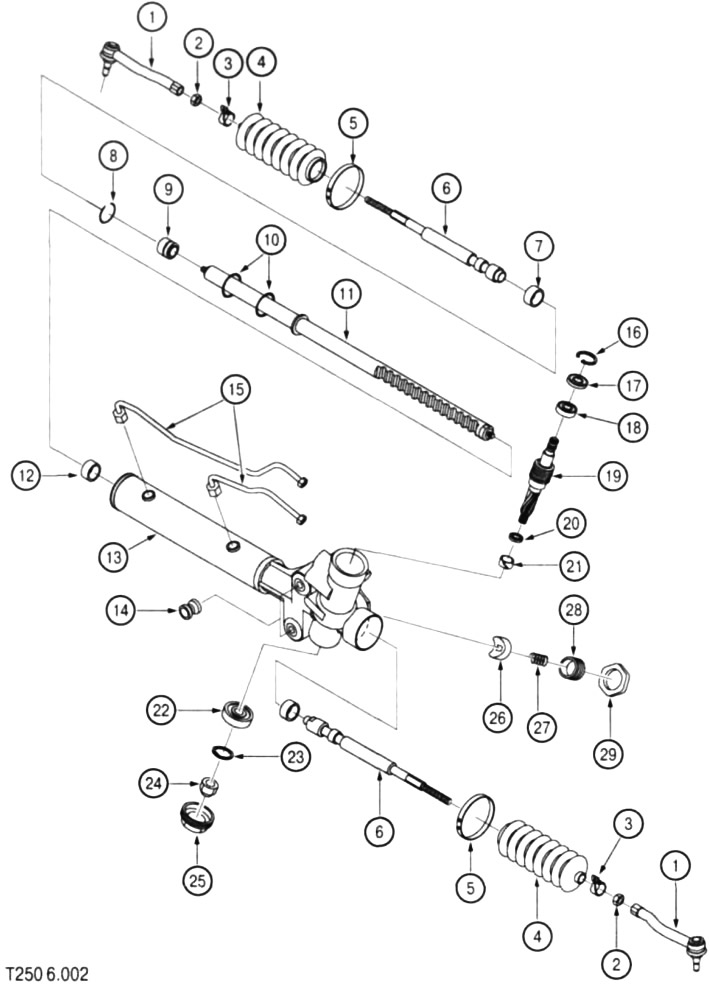

Схема рулевого механизма

            0


  • 1. Наконечник рулевой тяги
  • 2. Контргайка
  • 3. Хомут пыльника
  • 4. Пыльник
  • 5. Хомут пыльника
  • 6. Рулевая тяга
  • 7. Направляющая втулка рейки
  • 8. Стопорное кольцо 9 Втулка
  • 10. Уплотнительное кольцо
  • 11. Рулевая рейка
  • 12. Внутренний уплотнитель рейки
  • 13. Корпус рулевого механизма
  • 14. Резинометаллическая втулка
  • 15. Гидравлический трубопровод
  • 16. Стопорное кольцо
  • 17. Уплотнение вала
  • 18. Подшипник вала
  • 19. Ведущий вал-шестерня с клапаном управления
  • 20. Уплотнитель вала
  • 21. Упорная втулка
  • 22. Подшипник вала
  • 23. Стопорное кольцо
  • 24. Гайка
  • 25. Нижняя крышка
  • 26. Нажимной башмак
  • 27. Пружина
  • 28. Регулировочная пробка
  • 29. Контргайка
