Установка головки блока цилиндров

            0

1. Нанесите непрерывный валик герметика шириной 3 мм на герметизируемую поверхность корпуса распределительного вала.

2. Установите прокладку ГБЦ.

3. Установите ГБЦ вместе с впускным и выпускным коллекторами.

4. Установите корпус распределительного вала в сборе.

5. Установите винты крышки головки в указанной на рисунке последовательности.

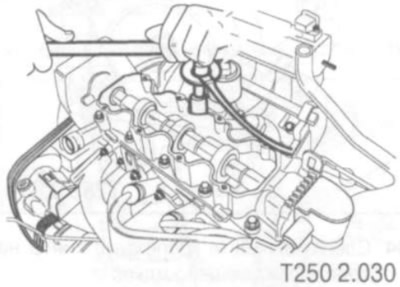

6. Затяните винты головки блока цилиндров в указанной на рисунке последовательности моментом 25 Нм.



7. Затяните винты головки блока цилиндров на угол 70°.

8. Затяните винты головки блока цилиндров на угол 30°

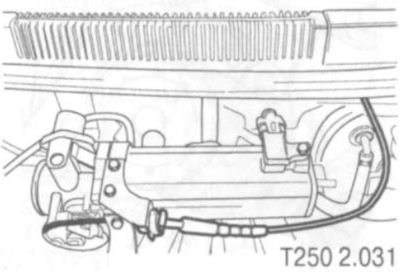

9. Присоедините трос акселератора к корпусу дроссельной заслонки и впускному коллектору.



10. Установите и затяните винты крепления опорного кронштейна впускного коллектора моментом 25 Нм.


11. Подключите шланг охлаждающей жидкости расширительного бачка на корпусе дроссельной заслонки.

12. Подключите нагнетательный шланг отопителя к распределителю ОЖ

13. Установите предохранительные гайки катализатора на фланце выпускного коллектора. Затяните дополнительные гайки крепления катализатора к выпускному коллектору моментом 40 Нм.

14. Подключите электрический разъем переднего датчика кислорода.

15. Установите винты задней части кожуха привода ГРМ и затяните их моментом 10 Нм.

Внимание: будьте максимально осторожны, чтобы не допустить царапин, забоин или иного рода повреждений распределительного вала. Такие повреждения могут ухудшить эксплуатационные характеристики автомобиля.

16. Установите зубчатый шкив распределительного вала.

17. Затяните винт зубчатого шкива распределительного вала моментом 45 Нм.

18. Подключите трубку вентиляции картера к корпусу распределительного вала.

19. Совместите отметку на зубчатом шкиве распределительного вала с отметкой на верхней части задней части кожуха привода ГРМ.

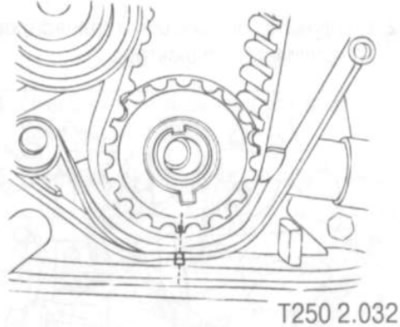

20. Совместите отметку на зубчатом шкиве коленчатого вала с отметкой на нижней части крышки зубчатого ремня.

21. Установите зубчатый ремень.

22. Проверьте натяжение зубчатого ремня.

23. Затяните винты нижней части кожуха привода ГРМ моментом 10 Нм.



24. Установите шкив коленчатого вала.


25. Затяните винты шкива коленчатого вала моментом 95 Нм.

26. Затяните винты крепления шкива еще на угол 30° + 15°.

27. Подключите вакуумные шланги и электрические разъемы.

28. Подключите шланг усилителя тормоза на впускном коллекторе.

29. Подключите верхний шланг радиатора к корпусу термостата.

30. Установите кронштейн генератора.

31. Затяните гайку крепления кронштейна генератора моментом 25 Нм.

32. Установите гайку генератора, не затягивая.

33. Подключите подающий топливопровод к топливному коллектору.

34. Установите дополнительный ремень привода вспомогательных механизмов.

35. Затяните винты верхней части кожуха привода ГРМ моментом 10 Нм.

36. При необходимости установите ремень компрессора кондиционера.

37. Установите брызговик правого переднего колеса.

38. Установите правое переднее колесо.

39. Установите корпус воздушного фильтра.

40. Установите корпус воздушного фильтра, затянув винты корпуса воздушного фильтра моментом 8 Нм.

41. Подключите воздуховод к корпусу дроссельной заслонки.

42. Подключите трубку вентиляции к крышке газораспределительного механизма.

43. Подключите разъем датчика температуры подаваемого воздуха.

44. Установите датчик СМР.

45. Подключите датчик температуры охлаждающей жидкости.

46. Подключите клапан разъема датчика температуры подаваемого воздуха.

47. Подключите разъем датчика ТР.

48. Подключите разъем катушки зажигания системы зажигания.

49. Подключите разъемы жгута проводов системы распределенного впрыска топлива (СРВТ).


50. Подключите разъем датчика кислорода.

51. Подключите клемму заземления блока управления двигателем на впускном коллекторе.

52. Подключите отрицательный кабель аккумуляторной батареи.

53. Установите предохранитель топливного насоса.

54. Заправьте систему охлаждения двигателем.
