Снятие
1. Отсоедините отрицательный провод аккумулятора.
2. Отсоедините возвратную пружину от педали сцепления.

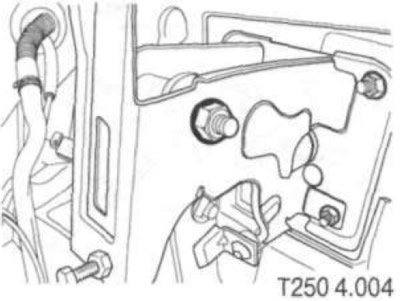

3. Снимите гайку, шайбу и ось педали.

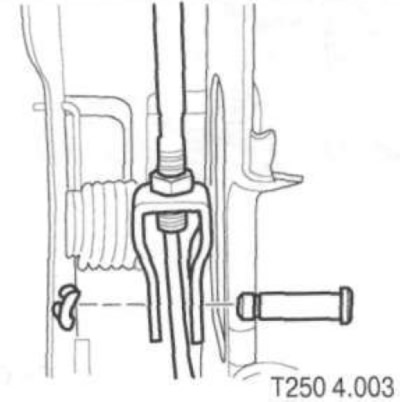

4. Снимите стопорную скобу и фиксирующий штифт штока толкателя.
5. Снимите шток толкателя с педали сцепления.
6. Снимите педаль сцепления.
Установка
1. Установите педаль сцепления.
2. Покройте шток толкателя универсальной смазкой.
3. Установите шток толкателя на педаль сцепления.
4. Установите стопорную скобу и фиксирующий штифт штока толкателя.
5. Установите ось педали и затяните гайку с усилием 20 Нм.
6. Установите возвратную пружину.
7. Подсоедините отрицательный провод аккумулятора,

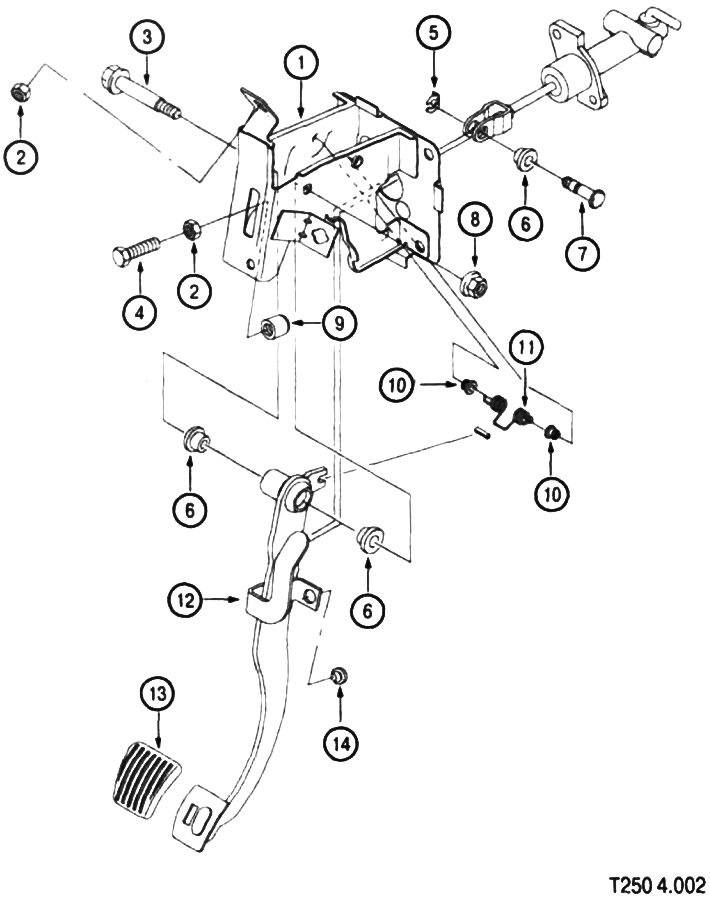

- 1. Крепление педали сцепления
- 2. Гайка
- 3. Стержень педали
- 4. Болт
- 5. Е-образное кольцо
- 6. Втулка
- 7. Штифт
- 8. Гайка
- 9. Буфер педали сцепления
- 10. Втулка
- 11. Пружина вращения
- 12. Педаль сцепления
- 13. Подушка педали сцепления
- 14. Буфер педали сцепления
