Дифференциал — разборка и сборка

            0

Разборка

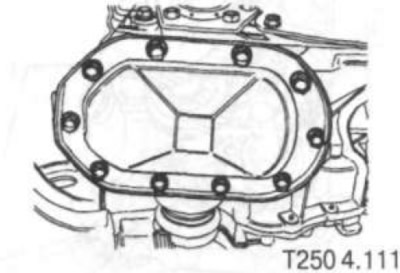

1. Снимите винты крепления крышки дифференциала, крышку дифференциала и прокладку крышки дифференциала.

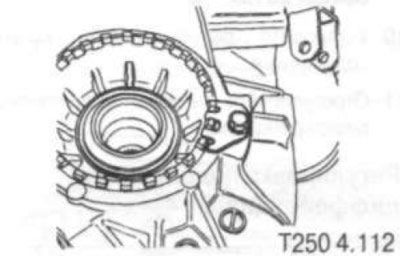

2. Снимите фиксатор регулировочного кольца подшипника (см. рис. Т250 4.112).

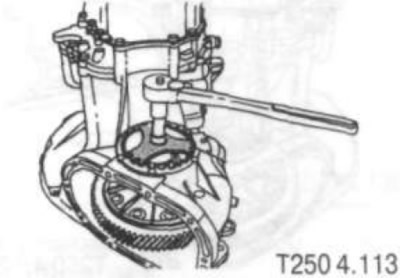

3. Снимите регулировочное кольцо левого подшипника (см. рис. Т250 4.113).

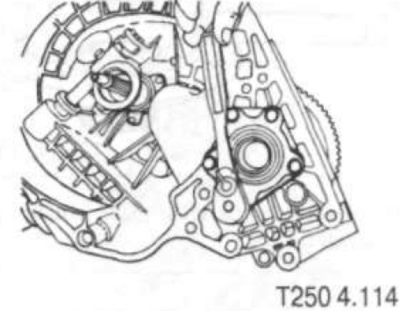

4. Открутите винты крепления правого держателя подшипника и снимите сам держатель.

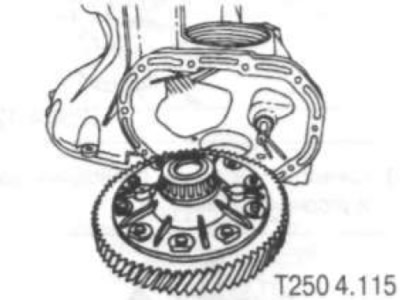

5. Извлеките корпус дифференциала из картера коробки передач.

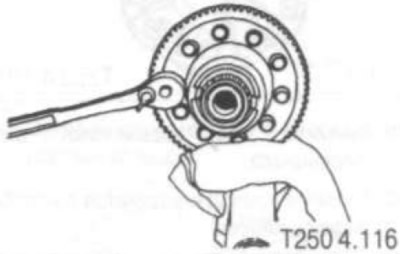

6, Открутите винты крепления зубчатого венца ведомой шестерни главной передачи.



7. Снимите ведомую шестерню главной передачи с корпуса дифференциала.

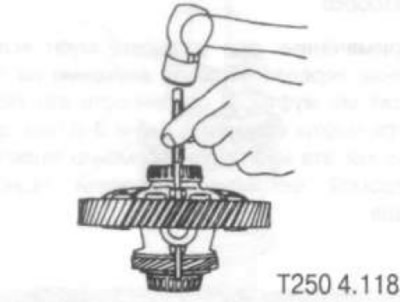

8. Извлеките фиксирующий штифт оси сателлитов.

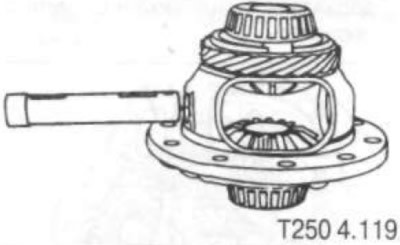

9. Снимите ось сателлитов.

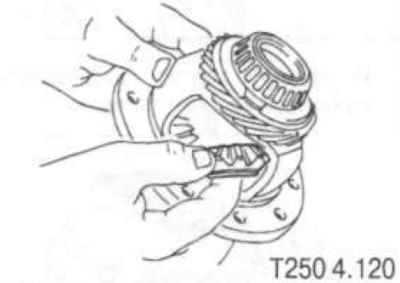

10. Снимите сателлитные шестерни и шайбы.



11. Снимите шестерни приводных валов и упорные шайбы.

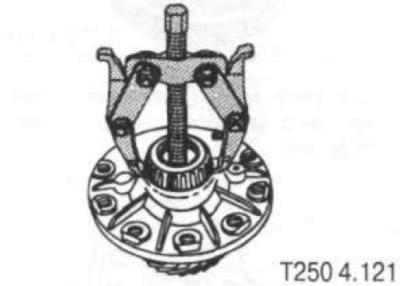

12. Снимите оба подшипника дифференциала.


13. Снимите привод спидометра с коробки дифференциала.



Сборка

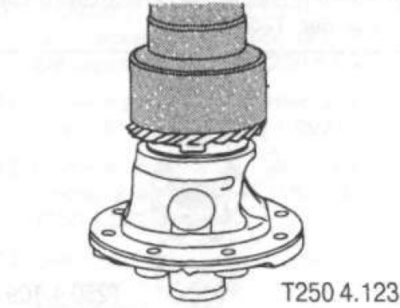

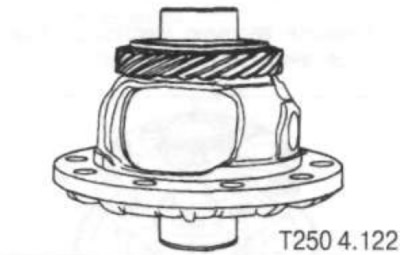

1. Установите ведущую шестерню привода спидометра.

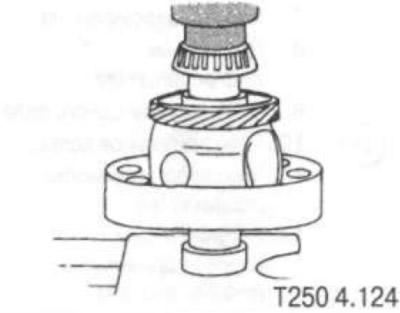

2. Установите оба подшипника дифференциала.



3. Установите шестерни приводных валов и упорные шайбы в корпус дифференциала.

4. Установите сателлиты и их шайбы в корпус дифференциала.


3. Установите шестерни приводных валов и упорные шайбы в корпус дифференциала.

4. Установите сателлиты и их шайбы в корпус дифференциала.

5. Установите ось сателлитов в корпус дифференциала.

6. Установите фиксирующий штифт оси сателлитов.

7. Установите ведомую шестерню главной передачи и затяните винты крепления моментом 70 Нм.

8. Установите дифференциал в картер коробки передач.

9. Установите правый держатель подшипника и затяните винты крепления моментом 25 Нм.

10. Установите регулировочное кольцо подшипника.

11. Отрегулируйте затяжку подшипников дифференциала.
