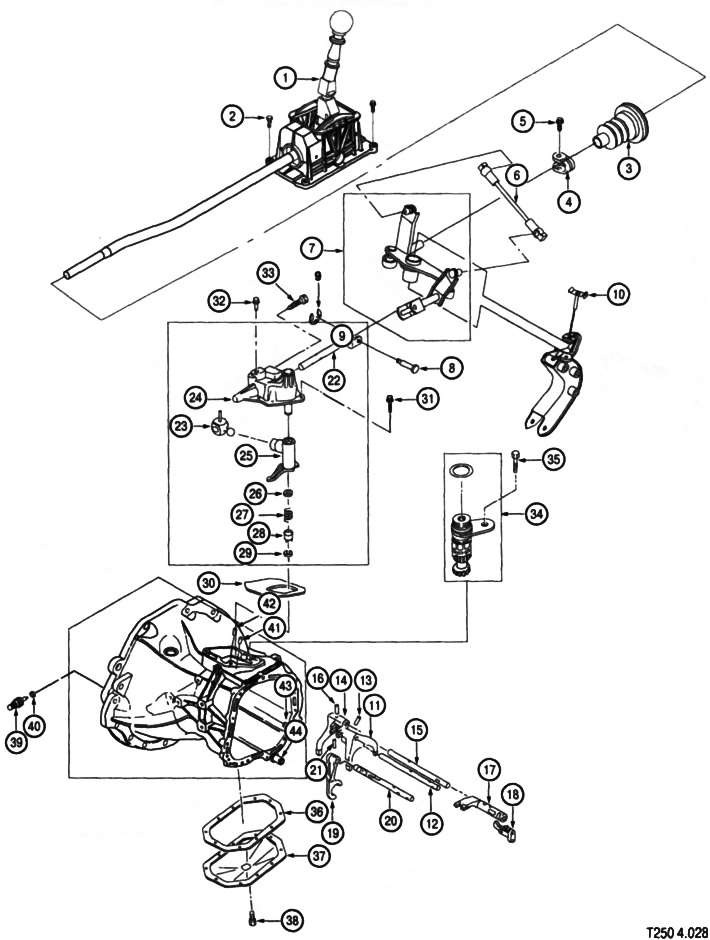

Механизм переключения передач

            0


  • 1. Рычаг переключения передач
  • 2. винт крепления
  • 3. Чехол штока рычага
  • 4. Хомут
  • 5. Винт крепления
  • 6. Промежуточный рычаг переключения передач
  • 7. Согласующий узел переключения передач
  • 8. Штифт
  • 9. Стопорное кольцо
  • 10. Винт крепления
  • 11. Вилка переключения 1-й и 2-й передач
  • 12. Шток переключения 1-й и 2-й передач
  • 13. Штифт
  • 14. Вилка переключения 3-й и 4-й передач
  • 15. Шток переключения 3-й и 4-й передач
  • 16. Штифт
  • 17. Ползун включения 5-й передачи
  • 18. Упор штока переключения передач
  • 19. Вилка переключения задней передачи
  • 20. Шток переключения задней передачи
  • 21. Штифт
  • 22. Шток переключения передачи
  • 23. Палец
  • 24. Крышка рычага переключения
  • 25. Промежуточный рычаг переключения
  • 26. Прокладка
  • 27. Пружина
  • 28. Втулка
  • 29. Стопорное кольцо
  • 30. Прокладка крышки
  • 31. Винт крепления
  • 32. Пробка
  • 33. Пробка
  • 34. Ведомая шестерня спидометра
  • 35. Винт крепления
  • 36. Прокладка крышки дифференциала
  • 37. Крышка дифференциала
  • 38. Винт
  • 39. Выключатель фонаря заднего хода
  • 40. Уплотнительное кольцо
  • 41. Штифт
  • 42. Штифт
  • 43. Втулка
  • 44. Втулка
