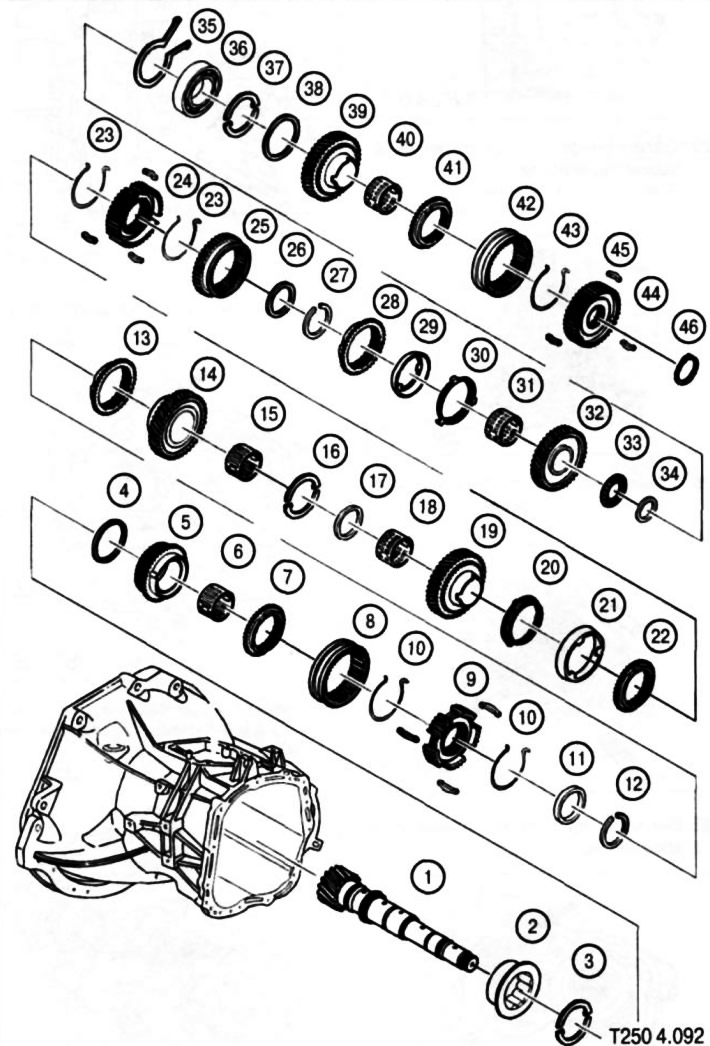

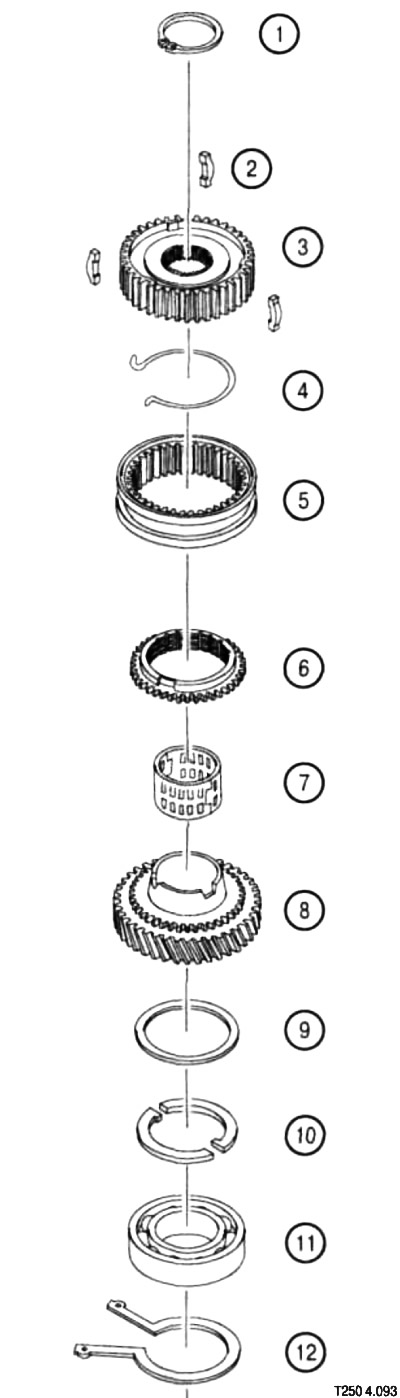

Ведомый (выходной) вал — устройство

1. Выходной вал с ведущим зубчатым венцом главной передачи.
2. Роликовый подшипник выходного вала.
3. Составная шайба.
4. Стопорное кольцо.
5. Ведомая шестерня 4-й передачи.
6. Игольчатый подшипник.
7. Блокировочное кольцо синхронизатора 4-й передачи.
8. Муфта включения 3-й и 4-й передач.
9. Ступица муфты включения 3-й и 4-й передачи.
10. Пружинная распорка сухарей.
11. Шайба.
12. Стопорное кольцо.
13. Блокировочное кольцо синхронизатора 3-й передачи.
14. Ведомая шестерня 3-й передачи.
15. Игольчатый подшипник.
16. Составная шайба.
17. Стопорное кольцо.
18. Игольчатый подшипник.
19. Ведомая шестерня 2-й передачи.
20. Внутреннее блокировочное кольцо, синхронизатора 2-й передачи.
21. Промежуточное блокировочное кольцо, синхронизатора 2-й передачи.
22. Наружное блокировочное кольцо, синхронизатора 2-й передачи.
23. Пружинная распорка сухарей.
24. Ступица муфты включения 1-й и 2-й передач.
25. Муфта включения 1-й и 2-й передач с наружным ведомым зубчатым венцом задней передачи.
26. Шайба.
27. Стопорное кольцо.
28. Наружное блокировочное кольцо синхронизатора 1-й передачи.
29. Промежуточное блокировочное кольцо синхронизатора 1-й передачи.
30. Внутреннее блокировочное кольцо синхронизатора 1-й передачи.
31. Игольчатый подшипник.
32. Ведомая шестерня 1-й передачи.
33. Игольчатый упорный подшипник.
34. Упорный диск.
35. Стопорное кольцо.
36. Подшипник выходного вала.
37. Составная шайба.
38. Стопорное кольцо.
39. Ведомая шестерня 5-й передачи.
40. Игольчатый подшипник.
41. Блокировочное кольцо синхронизатора 5-й передачи.
42. Муфта включения 5-й передачи.
43. Пружинная распорка сухарей.
44. Ступица муфты включения 5-й передачи.
45. Сухари-фиксаторы муфты.
46. Стопорное кольцо.
