1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
ПРЕДУПРЕЖДЕНИЯ: Попытка снятия модуля подушки безопасности без отключения его электропитания может привести к неожиданному срабатыванию подушки.
Приступать к следующим операциям по снятию подушки безопасности можно только после полного разряда конденсатора активатора. Для разряда конденсатора необходимо подождать не менее 15 мин после отключения электропитания.

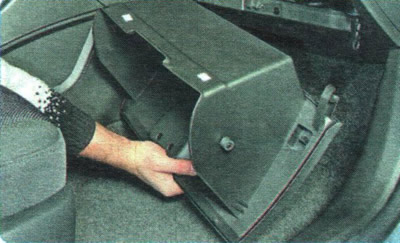

2. Снимите нижний вещевой ящик (см. «Снятие и установка вещевых ящиков», с. 282).

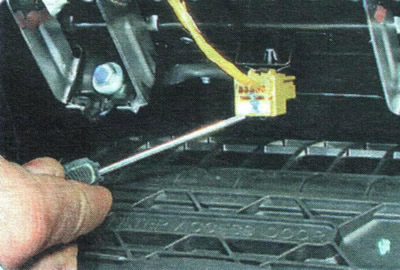

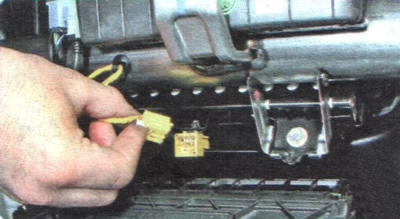

3. Выдвиньте фиксатор колодки жгута проводов подушки безопасности переднего пассажира...
4. ...и разъедините колодку.

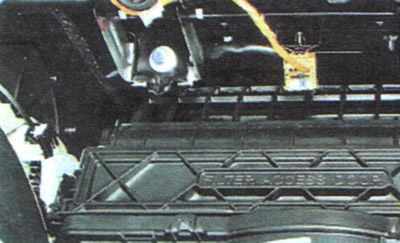

5. Выверните два болта крепления подушки безопасности переднего пассажира к каркасу панели приборов.

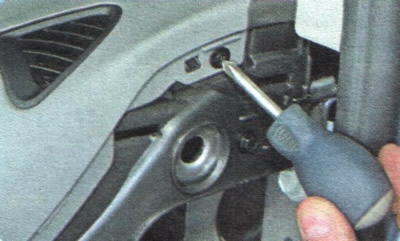

6. Выверните верхний винт крепления правой декоративной накладки панели приборов.

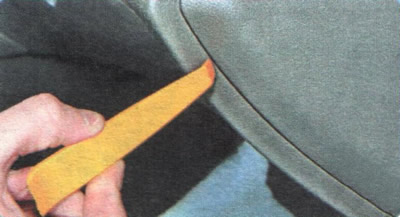

7. Подденьте край правой торцовой накладки панели приборов и снимите накладку, преодолевая сопротивление пружинных фиксаторов.
8. Выверните второй винт крепления декоративной накладки.

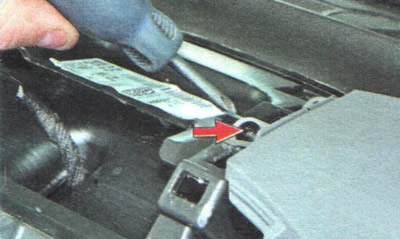

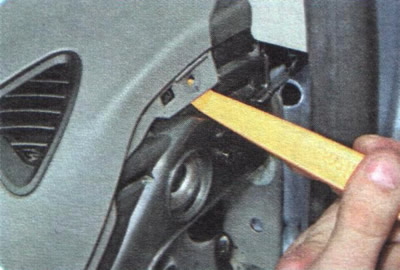

9. Выведите защелку каркаса из зацепления с краем правой декоративной накладки...

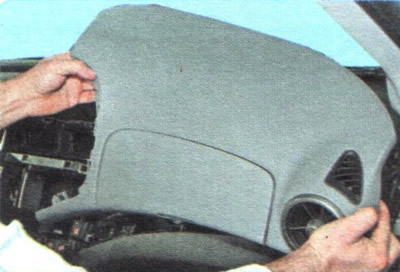

10. ...и отсоедините накладку от каркаса панели приборов, преодолевая сопротивление пружинных фиксаторов.

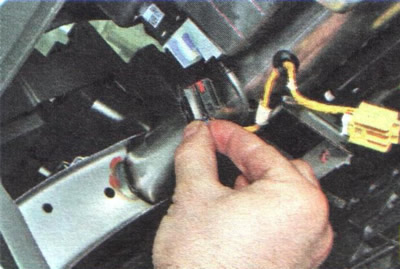

11. Сожмите фиксатор и отсоедините колодку жгута проводов от разъема аудиовхода.

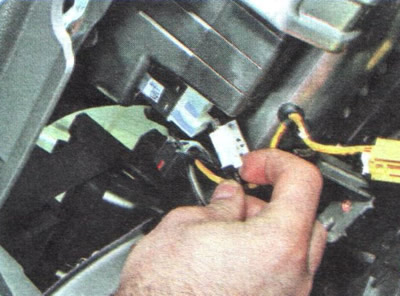

12. Отожмите фиксатор и отсоедините колодку жгута проводов от USB-разъема.

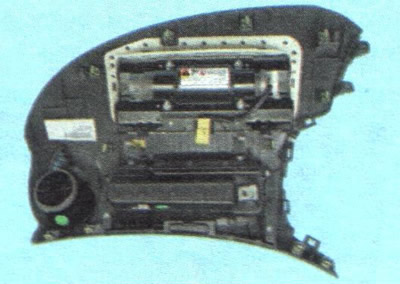

13. Снимите правую декоративную накладку панели приборов в сборе с модулем подушки безопасности переднего пассажира.

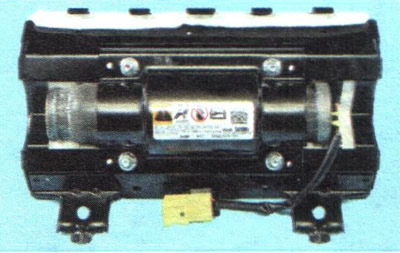

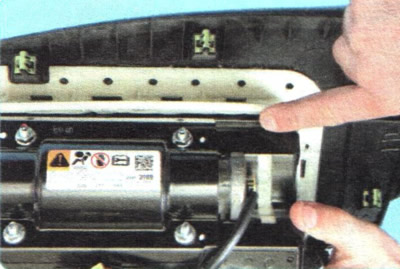

14. Выведите пластиковые держатели на корпусе модуля подушки из зацепления с отверстиями в накладке панели и снимите модуль.
ПРЕДУПРЕЖДЕНИЯ: Запрещается разборка модуля подушки безопасности.
Не допускается падение модуля подушки безопасности и попадание на него воды, смазки или масла.
Не допускается воздействие на модуль подушки безопасности температуры выше 95°С.
15. Установите детали в порядке, обратном снятию.
