Вакуумный насос с электроприводом, служащий дополнительным источником разрежения, необходимого для работы вакуумного усилителя тормозов, установлен в моторном отсеке, на левом лонжероне кузова. Насос имеет неразборную конструкцию, поэтому при выходе из строя его заменяют в сборе.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

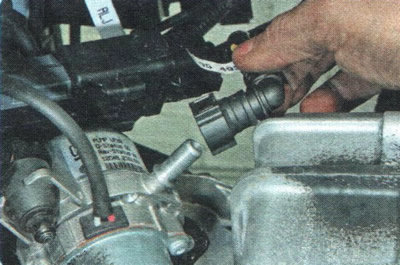

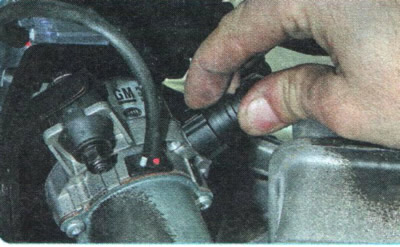

2. Сожмите фиксаторы наконечника шланга к вакуумному усилителю тормозов...
3. ...и отсоедините шланг от штуцера вакуумного насоса.

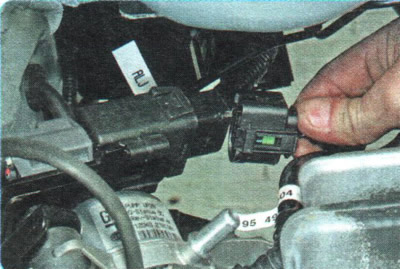

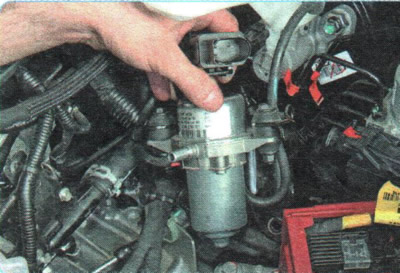

4. Сожмите фиксаторы колодки жгута проводов...
5. ...и отсоедините колодку от вакуумного насоса.

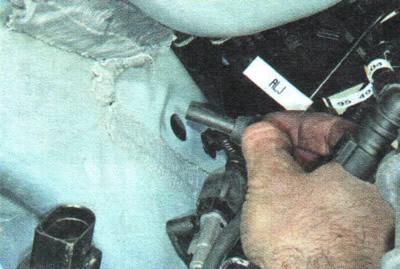

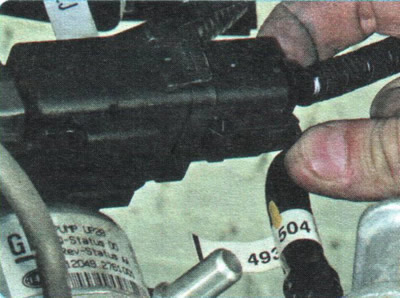

6. Извлеките выпускной шланг насоса из отверстия в лонжероне кузова.

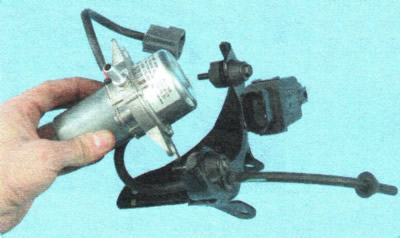

7. Выверните два болта крепления кронштейна вакуумного насоса к лонжерону кузова и снимите насос.

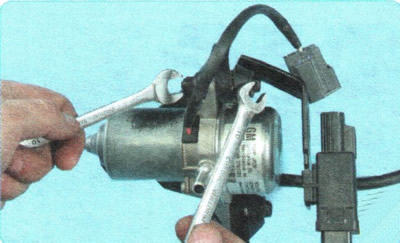

8. Отверните гайку болта крепления кронштейна к вакуумному насосу, удерживая болт от проворачивания вторым ключом...
9. ...снимите гайку...

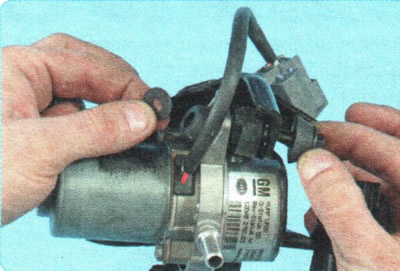

10. ...шайбу...

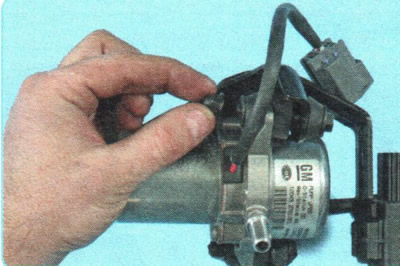

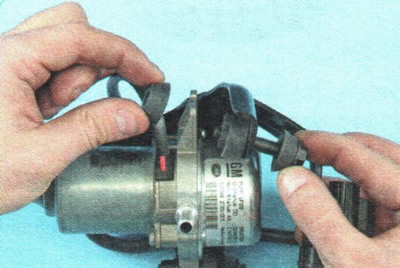

11. ...и резиновую втулку.
12. Аналогично отверните гайку второго болта, снимите шайбу, резиновую втулку и разъедините насос и кронштейн.

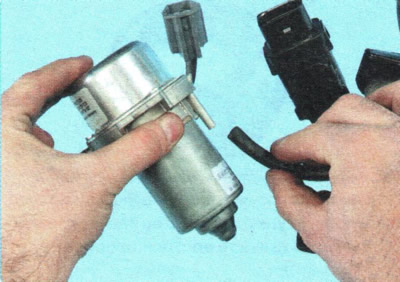

13. Снимите со штуцера вакуумного насоса шланг и окончательно отсоедините насос от кронштейна.
14. Установите детали в порядке, обратном снятию.

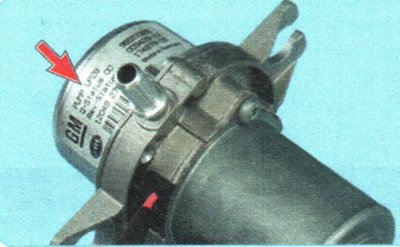

ПРИМЕЧАНИЕ: Обратите внимание на маркировку насоса. Для замены приобретайте насос с аналогичной маркировкой.
