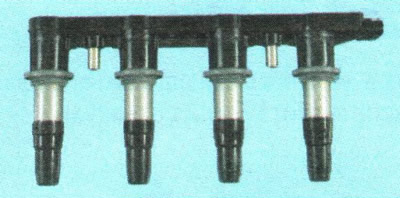

Блок катушек зажигания представляет собой узел, объединяющий четыре катушки зажигания (по одной катушке для каждой свечи зажигания). Блок неразборный, ремонту не подлежит, и при выходе из строя хотя бы одной катушки его необходимо заменить в сборе.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

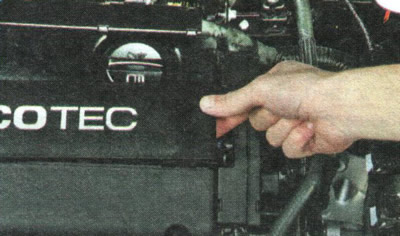

2. Приподнимите левый край крышки свечных колодцев.

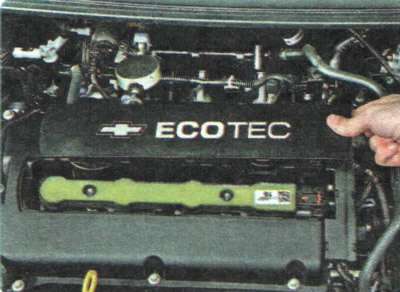

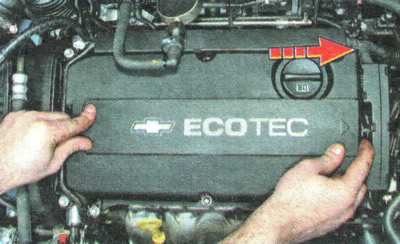

3. Сдвиньте, преодолевая упругое сопротивление фиксаторов, крышку в направлении стрелки...
4. ...и снимите крышку.

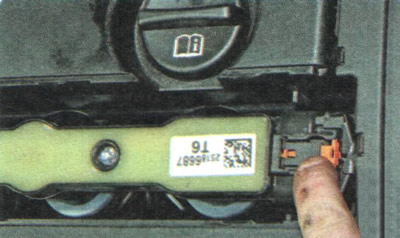

5. Сдвиньте стопор фиксатора колодки жгута проводов блока.

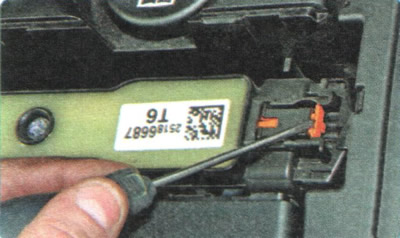

6. Отожмите фиксатор...

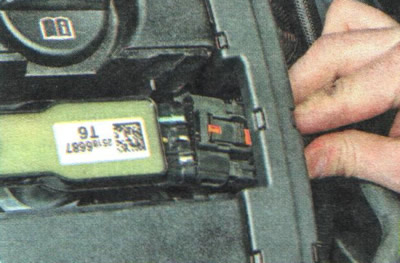

7. ...и отсоедините колодку жгута от блока.

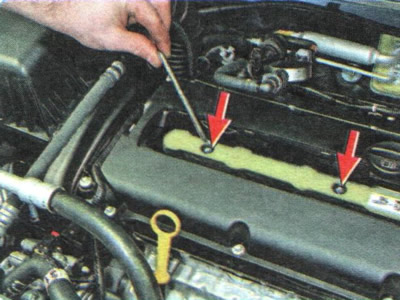

8. Выверните два болта крепления блока катушек к головке блока цилиндров.

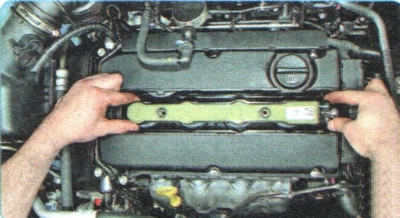

9. Возьмитесь за два конца блока; слегка покачивая, потяните вертикально вверх...

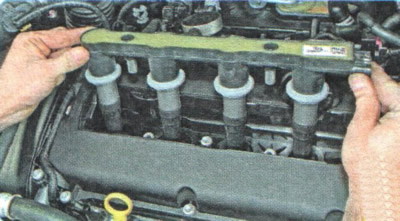

10. ...и снимите блок, преодолевая упругое сопротивление фиксаторов его наконечников на свечах зажигания.
11. Установите блок катушек в порядке, обратном снятию.
