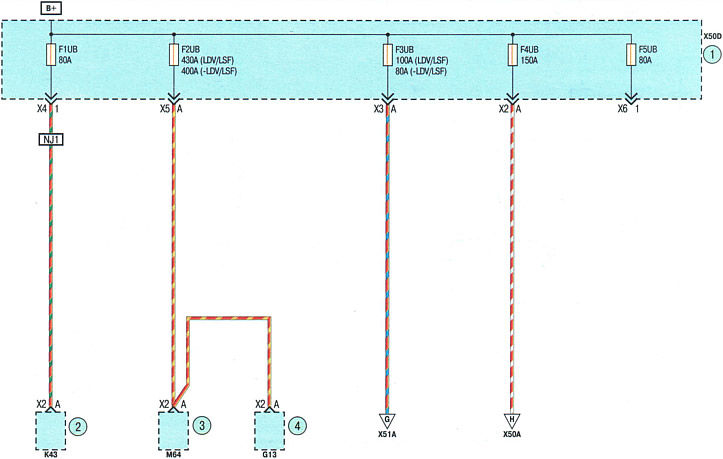

Схема 10. Блок силовых предохранителей:
1 - блок силовых предохранителей; 2 - блок управления электроусилителем рулевого управления (на автомобилях для Европейского рынка); 3 - стартер; 4 - генератор.
Схема 10. Блок силовых предохранителей
Схема 10. Блок силовых предохранителей:
1 - блок силовых предохранителей; 2 - блок управления электроусилителем рулевого управления (на автомобилях для Европейского рынка); 3 - стартер; 4 - генератор.
