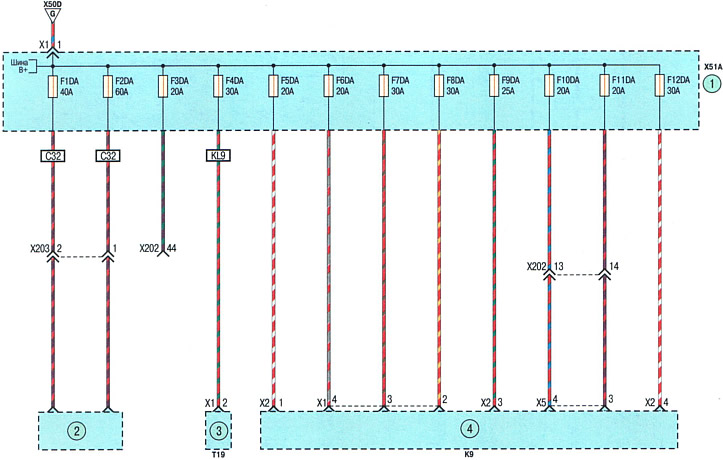

Схема 2 а. Потребители, подключенные через монтажный блок панели приборов:
1 - блок предохранителей в панели приборов; 2 - реле дополнительного отопителя; 3 - трансформатор преобразователя напряжения; 4 - блок управления электрооборудованием кузова.
Схема 2 а. Потребители, подключенные через монтажный блок панели приборов
Схема 2 а. Потребители, подключенные через монтажный блок панели приборов:
1 - блок предохранителей в панели приборов; 2 - реле дополнительного отопителя; 3 - трансформатор преобразователя напряжения; 4 - блок управления электрооборудованием кузова.
