Принципиальные и монтажные схемы системы ABS

            0

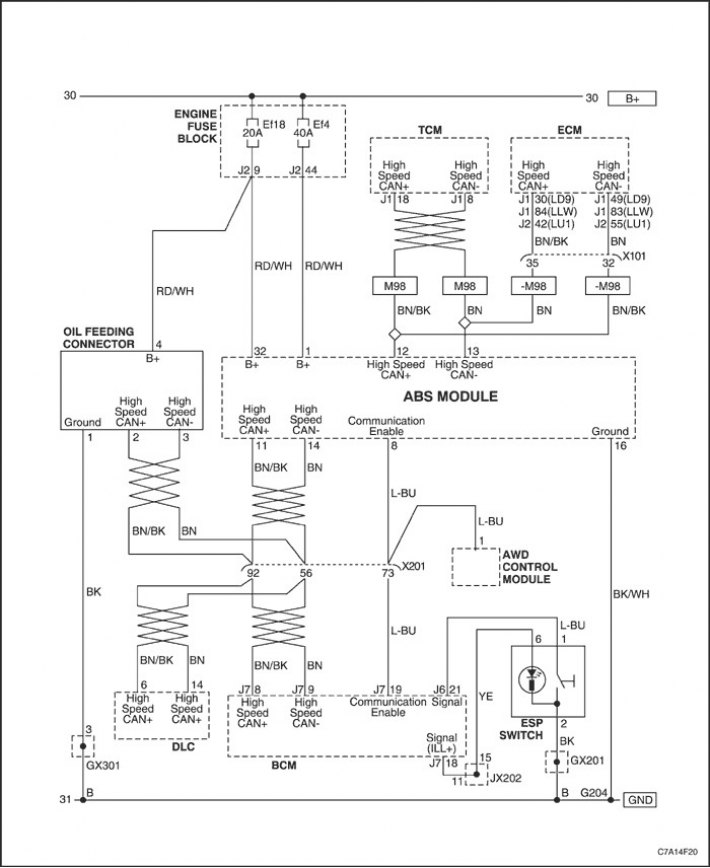

Цепь системы АБС (I)

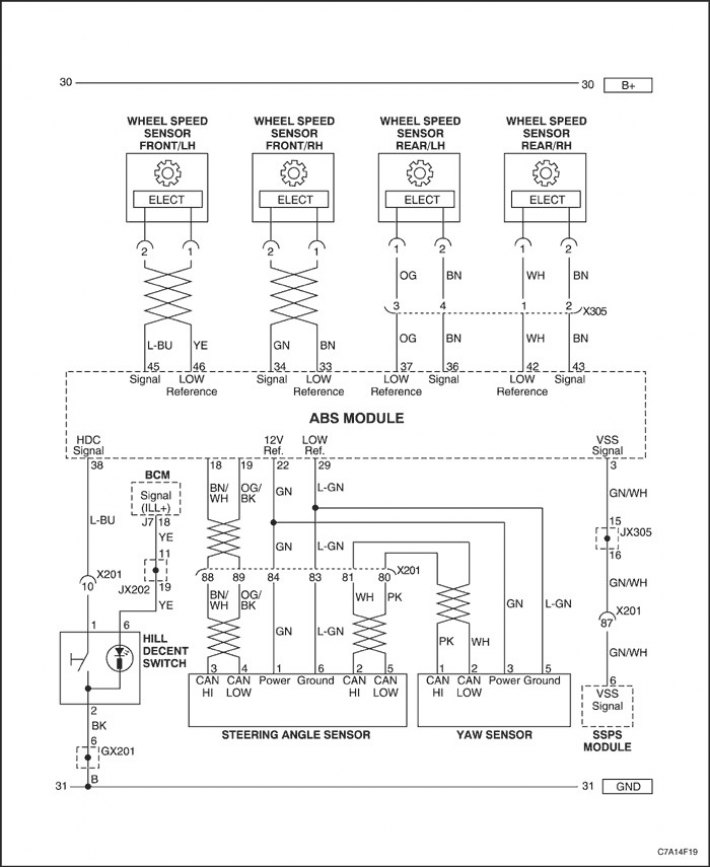

Цепь системы АБС (II)

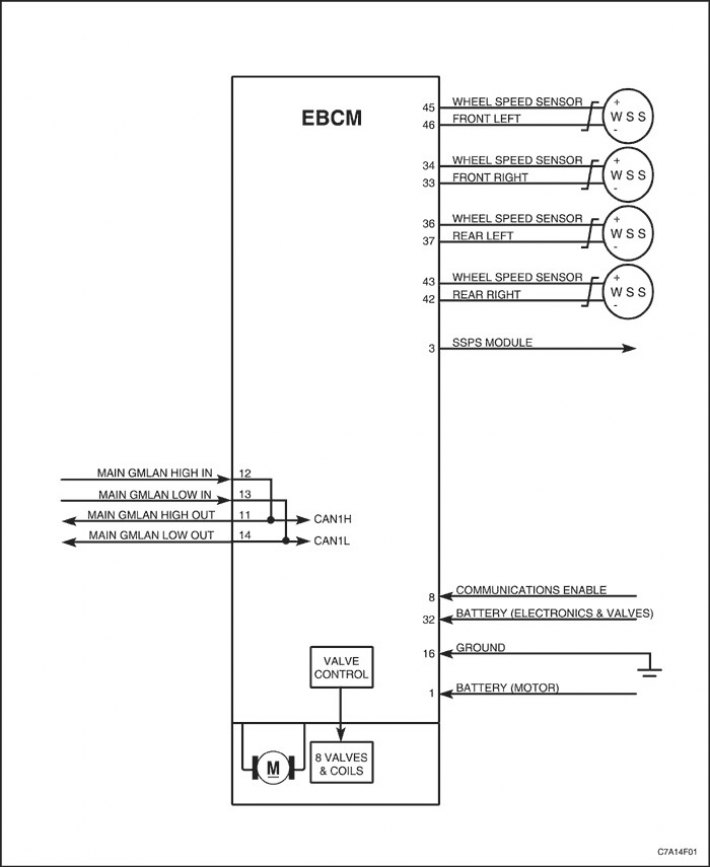

Принципиальная электрическая схема I - АБС

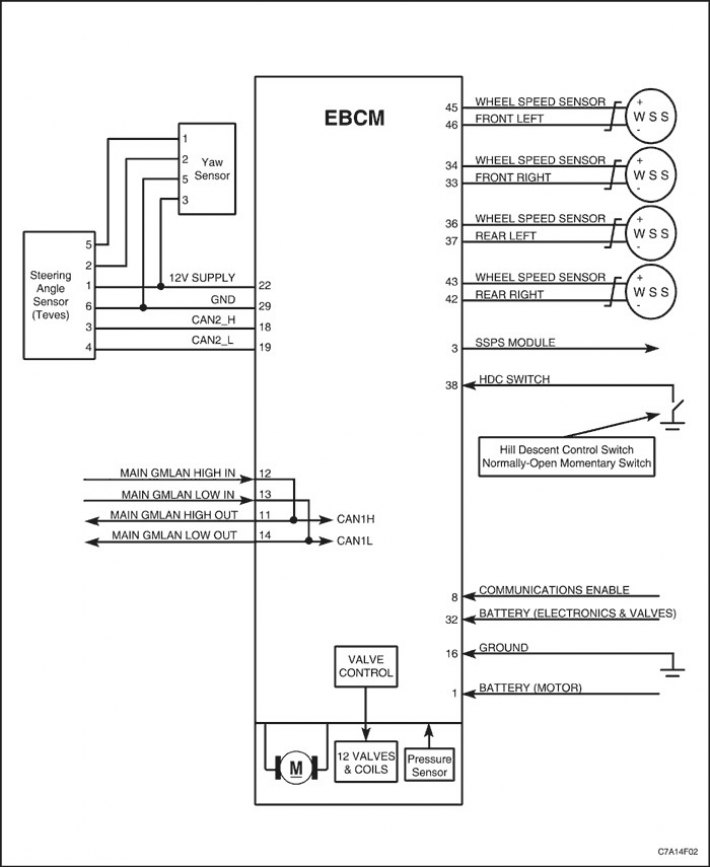

Принципиальная электрическая схема (II) - АБС с ESP (Электронная система курсовой устойчивости)

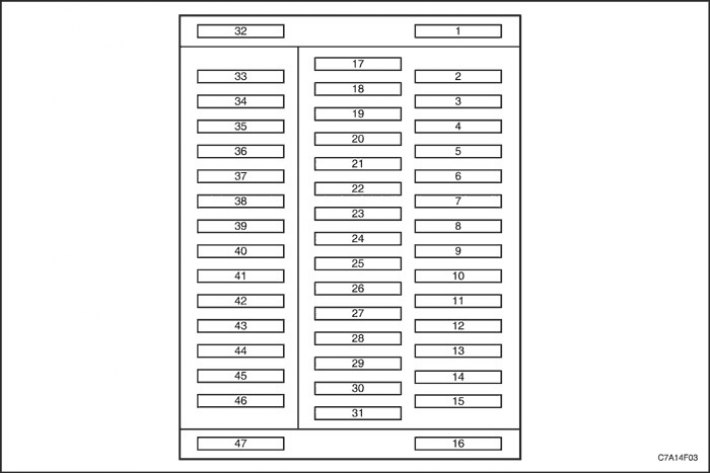

Вид на присоединительный разъем контроллера тормозной системы (EBCM) и расположение контактов





АБС (с ESP) разводка контактов



Номер контакта
Функция электрической цепи
1
Аккумуляторная батарея (Гидромотор)
2
-
3
Сигнал VSS (Датчик рулевого управления) с модуля SSPS (Модуль рулевого управления с усилителем, изменяющим степень усиления с изменением скорости движения)
4
-
5
-
6
-
7
-
8
Связь включена (Блок управления электронными системами кузова и блок управления приводом на все колеса)
9
-
10
-
11
Главная сеть GMLAN – Высокоскоростной вывод. (высокоскоростная шина CAN)
12
Главная сеть GMLAN – Высокоскоростной ввод. (высокоскоростная шина CAN)
13
Главная сеть GMLAN – Высокоскоростной ввод. (низкоскоростная шина CAN)
14
Главная сеть GMLAN – Высокоскоростной вывод. (низкоскоростная шина CAN)
15
-
16
Заземление
17
-
18
Датчик рыскания, высокоскоростная шина CAN
19
Датчик рыскания, низкоскоростная шина CAN
20
-
21
-
22
Питание датчика рыскания (базовое напряжение - 12 В)
23
-
24
-
25
-
26
-
27
-
28
-
29
Датчик рыскания (низкое базовое напряжение - заземление)
30
-
31
-
32
Аккумуляторная батарея (электроника и клапаны)
33
Датчик скорости колеса – Передний правый (низкое базовое напряжение - заземление)
34
Датчик скорости колеса - Передний правый (Сигнал)
35
-
36
Датчик скорости колеса – Задний левый (Сигнал)
37
Датчик скорости колеса – Задний левый (низкое базовое напряжение - заземление)
38
Сигнал HCD (Cистема автоматического контроля устойчивости на спуске)
39
-
40
-
41
-
42
Датчик скорости колеса – Задний правый (низкое базовое напряжение - заземление)
43
Датчик скорости колеса - Задний правый (Сигнал)
44
-
45
Датчик скорости колеса - Передний левый (Сигнал)
46
Датчик скорости колеса – Передний левый (низкое базовое напряжение - заземление)
47
-

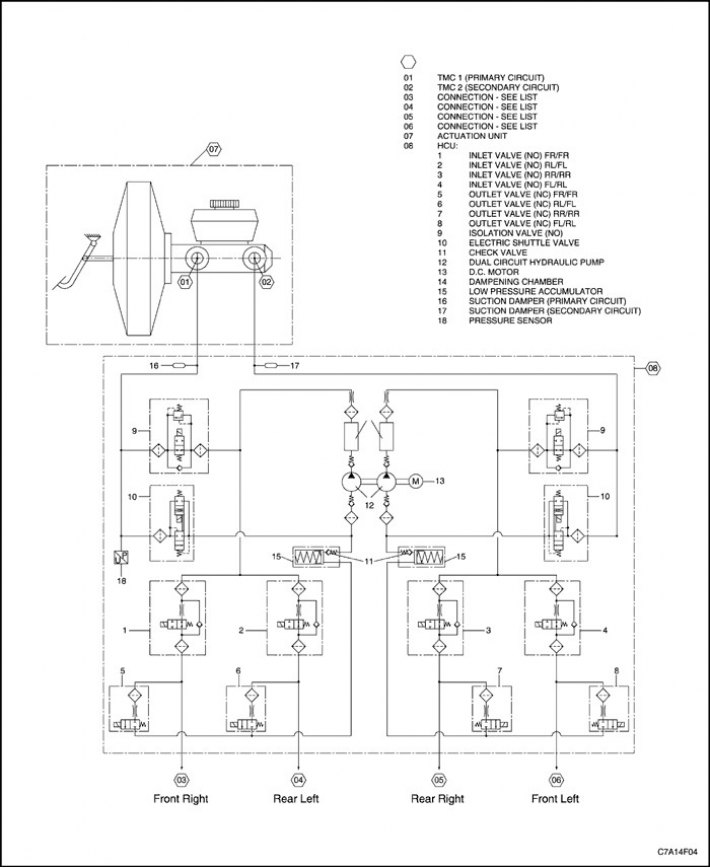

Гидравлическая схема
