Прокачка гидравлической тормозной системы (Ручная)

Важно: Удаление воздуха из гидравлического модулятора вручную невозможна. Если в гидравлический модулятор антиблокировочной тормозной системы попал воздух или если установлен незаполненный модулятор, то для удаления воздуха из тормозной системы следует использовать диагностический прибор. Запасные модуляторы поставляются заправленными и прокачанными. Воздух не будет попадать в модулятор при выполнении на автомобиле стандартных процедур технического обслуживания, затрагивающих и модулятор, например, при замене контроллера тормозной системы. В подобных случаях выполните прокачку в соответствии с инструкциями, приведенными в данном разделе.

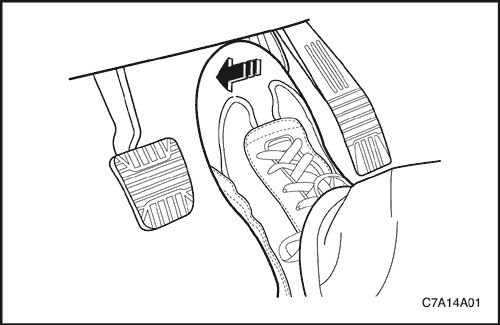

1. При выключенном двигателе несколько раз нажмите педаль тормоза, чтобы сравнять давление в вакуумном усилителе с атмосферным.

Важно: Если существует подозрение, что в главном цилиндре нет воздуха, то прокачку следует начать с шага 11. Если предполагается, что в главном цилиндре может быть воздух, то следует прокачать главный цилиндр, начав с шага 2.



Примечание: Не допускайте попадания тормозной жидкости на лакокрасочное покрытие, т.к. это может привести к его повреждению.

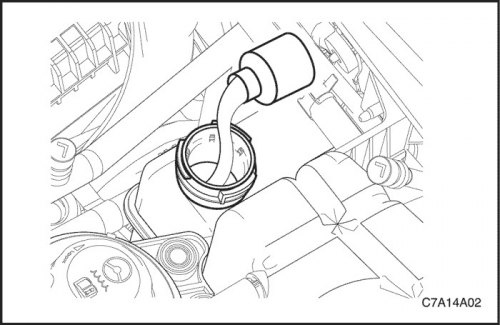

2. Заполните бачок главного цилиндра тормозной жидкостью. Во время проведения прокачки бачок главного цилиндра должен быть заполнен жидкостью не меньше, чем наполовину



3. Отсоединить тормозную магистраль от главного цилиндра.

4. Заполнять главный цилиндр жидкостью до тех пор, пока она не начнет выливаться через штуцер.

5. Снова присоединить тормозную магистраль к главному цилиндру.



6. Медленно нажав на педаль тормоза, удерживать ее в этом положении.

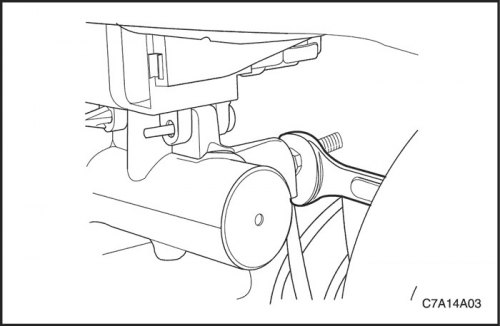

7. При нажатой педали тормоза ослабить крепление тормозной трубки в верхней части главного цилиндра, чтобы выпустить из цилиндра воздух.


8. Слегка затянуть крепление тормозной трубки. Затем медленно отпустить педаль тормоза. Перед тем как перейти к следующему шагу, подождать 15 секунд.

9. Повторить шаги 6-8 столько раз, сколько потребуется для полного удаления воздуха из полости главного цилиндра.

10. Затянуть крепление тормозной трубки.

Затянуть

Затянуть крепление тормозной трубки моментом 16 Н·м (12 фунто-футов).

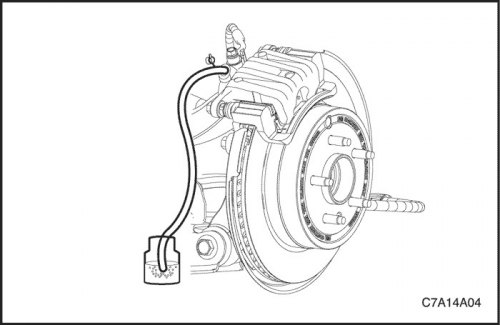

11. Установить прозрачную трубку на штуцер прокачки у правого заднего суппорта. Опустить конец трубки в тормозную жидкость, налитую в прозрачную емкость. После выполнения продувки правого заднего суппорта в описанной ниже последовательности, необходимо выполнить эту процедуру, использовав штуцеры прокачки левого переднего, левого заднего и правого переднего суппортов.



12. Медленно нажав на педаль тормоза, удерживать ее в этом положении. При прокачке не нажимайте резко на педаль тормоза.

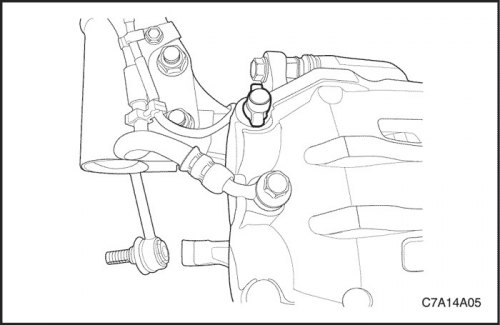

13. Удерживая педаль тормоза нажатой, ослабить затяжку штуцера прокачки, чтобы выпустить воздух из суппорта.

14. Когда выход пузырьков воздуха в сосуд прекратится, следует немного затянуть штуцер прокачки.

15. Плавно отпустите педаль тормоза. Выждите 15 секунд, прежде чем переходить к следующему шагу.

Примечание: Не допускайте попадания тормозной жидкости на лакокрасочное покрытие, т.к. это может привести к его повреждению.

16. Повторить шаги 12-15 столько раз, сколько потребуется для полного удаления воздуха. Воздух будет удален полностью, когда пузырьки воздуха перестанут выходить в сосуд после ослабления затяжки штуцера прокачки. Во время проведения прокачки бачок главного цилиндра должен быть заполнен жидкостью не меньше, чем наполовину

17. Затянуть штуцер прокачки.

Затянуть

Затянуть штуцер прокачки моментом 6 Н·м (53 фунто-дюйма).

18. Выполнить удаление воздуха через оставшиеся суппорты в следующей последовательности: левый передний, левый задний, правый передний. Использовать процедуру, состоящую из шагов 11-16.

19. После удаления воздуха через все суппорты проверить педаль тормоза на "мягкость". Если педаль тормоза не "твердая", то повторить полностью всю процедуру удаления воздуха, чтобы устранить эту неисправность.
