Нижний рычаг задней подвески

            0

Порядок снятия



1. Приподнимите и установите автомобиль на опоры.



2. Снимите шину и колесо.

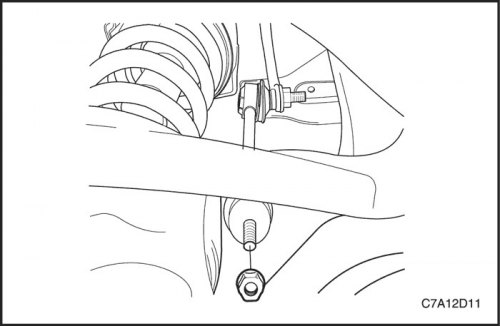

3. Снимите гайку крепления стойки стабилизатора к нижнему рычагу подвески.

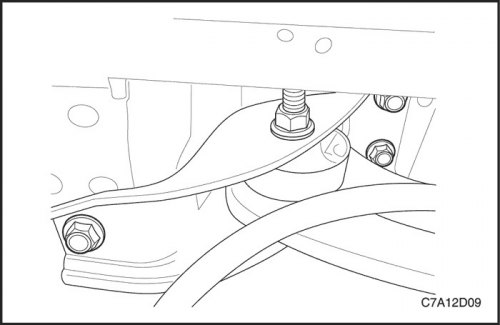

4. Снимите болты крепления кронштейна продольного рычага к нижней части кузова.



5. Установите домкратную подставку винтового типа под нижний рычаг подвески.


6. С помощью домкратной подставки сожмите цилиндрическую пружину.

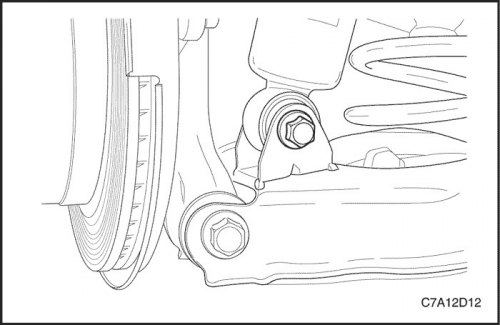

7. Снимите нижний болт крепления амортизатора.

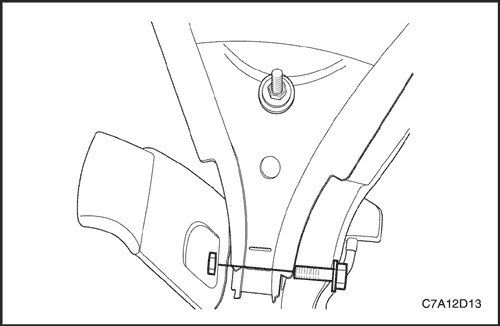

8. Ослабьте болт крепления нижнего рычага подвески к опорной раме.

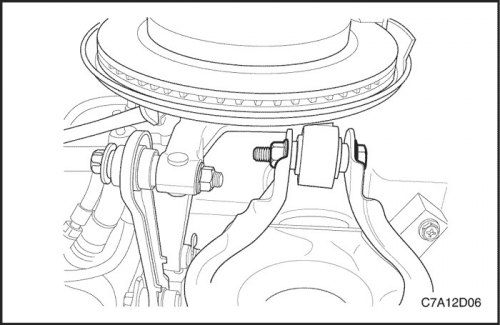

9. Снимите гайку и болт крепления нижнего рычага подвески к поворотному кулаку.

Внимание! Опустите домкратную подставку медленно, в противном случае сила сжатия пружины может привести к серьезным телесным повреждениям механика.

10. Снимите нижний рычаг подвески.



Порядок установки



1. Подведите нижний рычаг подвески к опоре и затяните руками болт и гайку.


2. Подведите пружину с резиновыми изоляторами к автомобилю.

3. Используйте домкратную подставку винтового типа для сжатия пружины.



4. Установите поворотный кулак на нижний рычаг подвески.

Затянуть

Затяните гайку и болт крепления нижнего рычага подвески к поворотному кулаку до достижения момента 160 Н·м (118 фунт-футов).

5. Затяните гайку и болт крепления нижнего рычага подвески к опоре.

Затянуть

Затяните гайку и болт до достижения момента 110 Н·м (81 фунт-фут).



6. Установите амортизатор на нижний рычаг подвески.

Затянуть

Затяните нижний болт крепления амортизатора до достижения момента 110 Н·м (81 фунт-фут).

7. Уберите домкратную подставку.



8. Установите стойку стабилизатора на нижний рычаг подвески.


Затянуть

Затяните гайку до достижения момента 15 Н·м (11 фунт-футов).



9. Надавите на продольный рычаг вверх, чтобы произвести юстировку болта крепления переднего кронштейна к кузову.

10. Используйте выколотку для облегчения юстировки кронштейна и установки оставшихся болтов.

Затянуть

Затяните болты крепления кронштейна к кузову до достижения момента 110 Н·м (81 фунт-фут).

11. Установите шину и колесо.

12. Опустите автомобиль.

13. Проверьте углы установки задних колес. См. Часть 2B. Регулировка углов установки колес.
