Телескопическая стойка передней подвески в сборе

            0

Необходимое оборудование


  • J-42991 Насадка для гайки штока стойки или эквивалент
  • J-45400 Съемник пружины стойки или эквивалент

Порядок разборки

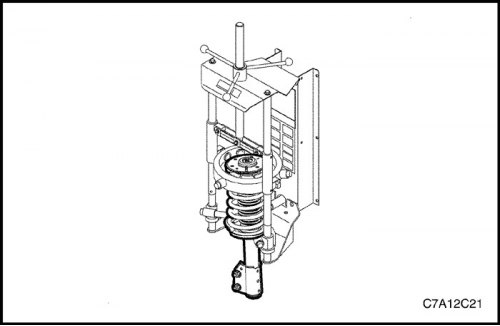

1. Установите телескопическую стойку в сборе в J-45400, выполнив следующую процедуру.
  1. Подведите нижние лапы J-45400 к самому нижнему доступному витку пружины.
  2. Подведите верхние лапы J-45400 к самому верхнему доступному витку пружины.
  3. Проверьте телескопическую стойку в сборе, чтобы убедиться в правильности установки захватов лап сжатия стойки на витках пружины.
  4. Убедитесь в том, что стойка в сборе расположена параллельно J-45400.



2. Сожмите пружину настолько, чтобы разгрузить верхнюю опору стойки.

Примечание: Не допускайте проворачивания шпильки телескопической стойки передней подвески во время разборки/повторной сборки. Используйте ручные инструменты для предотвращения проворачивания шпильки стойки. Если использовать пневматические инструменты и допустить проворачивание шпильки, то это может привести к повреждению стойки.

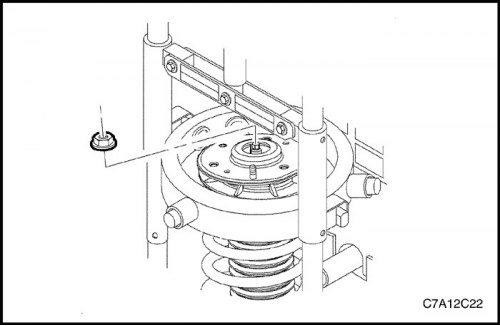

3. Используйте J-42991 или эквивалентные ручные инструменты для снятия гайки крепления штока стойки.



Важно: Оставьте пружину в съемнике.

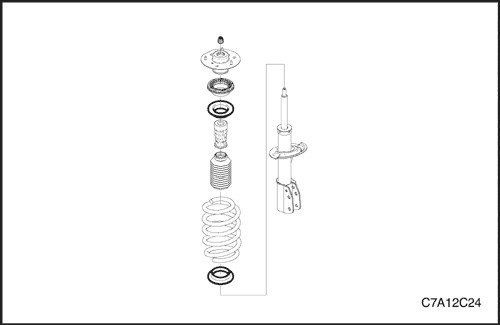

4. Опустите стойку из пружины в сборе.



Примечание: Не следует использовать пластиковую часть при работе с верхней опорой в сборе. Работая с верхней опорой в сборе, следует использовать металлическую часть при снятии верхней опоры с телескопической стойки в сборе / ее установке на стойку в сборе. Использование пластиковой части при работе с верхней опорой в сборе может ослабить защелкивание элементов подшипника и привести к тому, что подшипник развалится на части.

5. Снимите верхнюю опору в сборе, проверьте на наличие повреждений и износа. При необходимости замените.


6. Снимите пылезащитный щит стойки и проверьте на наличие повреждений и износа. При необходимости замените.

7. Снимите буфер с отверстием со штока стойки и проверьте на наличие повреждений и износа. При необходимости замените.

8. Проверьте, не повреждена ли пружина. При необходимости замените.



Порядок сборки



1. Вытяните стойку до предела ее хода.

2. Установите буфер с отверстием и пыльник на шток стойки.



Важно: Метка с обозначением пружины будет ближе к нижней части пружины. Конец витка садится напротив выступа на опорной чашке пружины.

3. Установите стойку в пружину, находящуюся в съемнике.



Важно: Выступ блокировки вращения на опорной чашке пружины должен смотреть под углом 180 градусов к направлению, которое указывает кронштейн поворотного кулака.


4. Соберите верхнюю опорную чашку пружины с установкой на шток стойки и совместите плоскую грань с кронштейном крепления стойки к поворотному кулаку.

Примечание: Не следует использовать пластиковую часть при работе с верхней опорой в сборе. Работая с верхней опорой в сборе, следует использовать металлическую часть при снятии верхней опоры с телескопической стойки в сборе / ее установке на стойку в сборе. Использование пластиковой части при работе с верхней опорой в сборе может ослабить защелкивание элементов подшипника и привести к тому, что подшипник развалится на части.

Важно: Плоская грань на металлической пластине верхней опоры в сборе должна смотреть в том же направлении, что и выступ блокировки вращения на опорной чашке пружины.

5. Соберите верхнюю опору с установкой на шток стойки и выровняйте плоскую грань под углом 180 градусов к грани на верхней опорной чашке пружины.

6. Наденьте гайку крепления штока стойки.

Примечание: Не допускайте проворачивания шпильки телескопической стойки передней подвески во время разборки/повторной сборки. Используйте ручные инструменты для предотвращения проворачивания шпильки стойки. Если использовать пневматические инструменты и допустить проворачивание шпильки, то это может привести к повреждению стойки.

7. Удерживая шток стойки, с помощью J-42991 или эквивалентных ручных инструментов затяните шток, одновременно наблюдая за тем, чтобы плоские грани верхней опорной чашки пружины совпали с верхней опорой.

Затянуть

Затяните гайку крепления штока стойки до достижения момента 75 Н·м (55 фунт-футов).

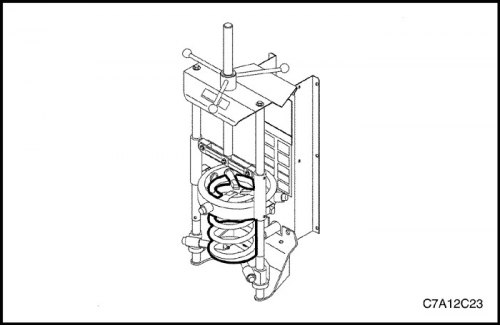

8. Ослабьте натяжение J-45400.

9. Снимите телескопическую стойку в сборе с J-45400.
