Нижняя часть двигателя

Нижняя часть

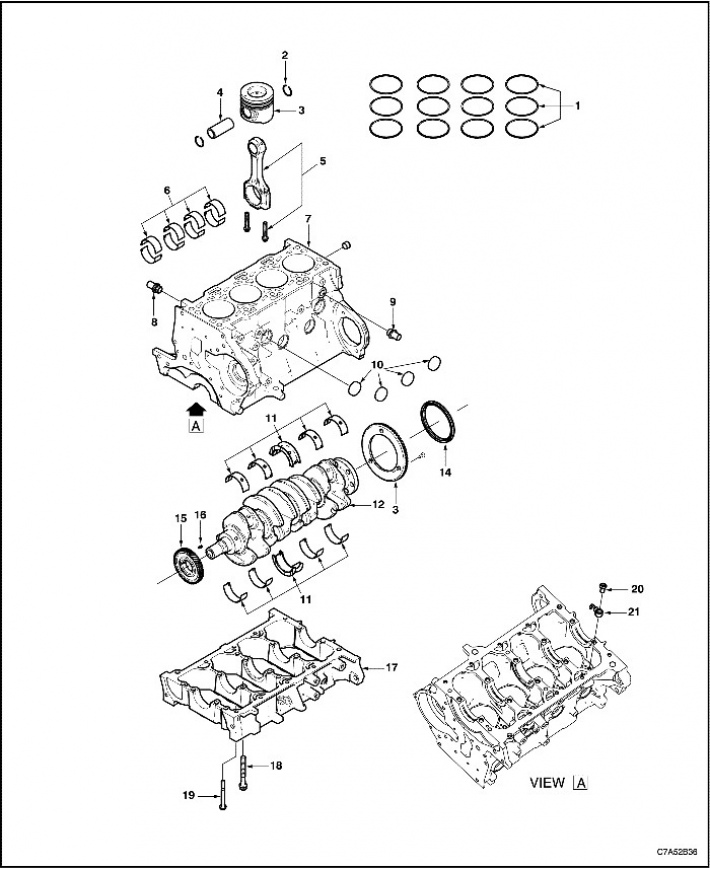

1. Комплект поршневых колец
2. Фиксатор поршневого пальца
3. Поршень
4. Поршневой палец
5. Шатун и крышка
6. Комплект вкладышей шатунных подшипников
7. Блок цилиндров
8. Переходник для охлаждающей жидкости
9. Переходник для охлаждающей жидкости
10. Заглушка
11. Комплект вкладышей коренных подшипников коленчатого вала
12. Коленчатый вал
13. Колесо с "мишенью" для датчика положения коленчатого вала (CPS)
14. Задний сальник коленчатого вала
15. Шестерня коленчатого вала
16. Шпонка шестерни коленчатого вала
17. Опорная плита двигателя
18. Болт коленчатого вала
19. Болт опорной плиты
20. Болт трубки сопла смазки
21. Трубка сопла смазки

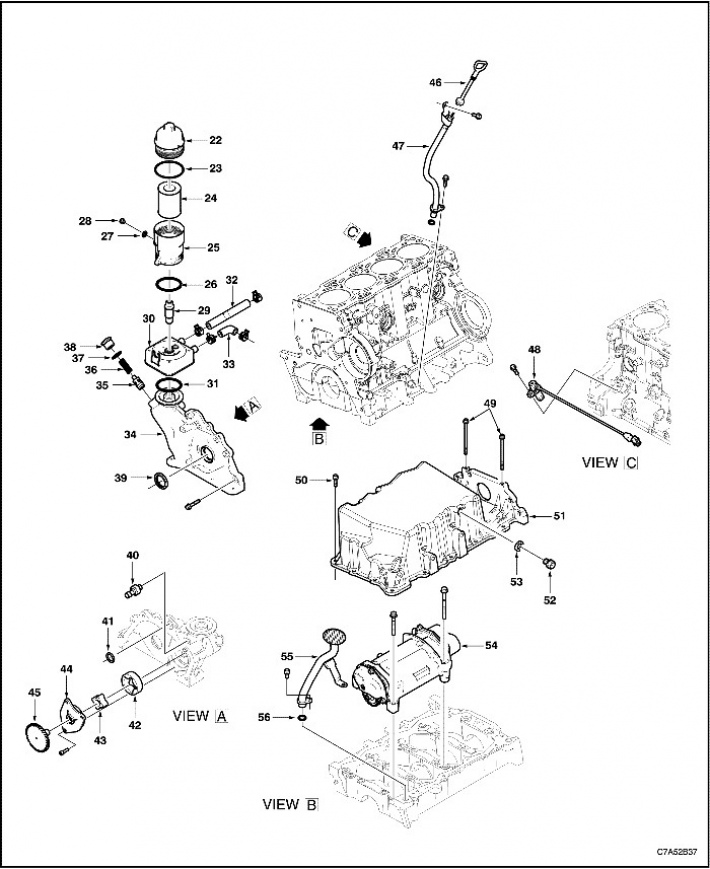

22. Крышка масляного фильтра
23. Кольцевое уплотнение
24. Масляный фильтр
25. Корпус масляного фильтра
26. Кольцевое уплотнение
27. Шайба сливного болта корпуса масляного фильтра
28. Сливной болт корпуса масляного фильтра
29. Болт фитинга корпуса масляного фильтра
30. Масляный радиатор системы охлаждения двигателя
31. Кольцевое уплотнение
32. Выпускной шланг масляного радиатора
33. Впускной шланг масляного радиатора
34. Узел масляного насоса
35. Предохранительный клапан давления масла
36. Пружина предохранительного клапана давления масла
37. Прокладка предохранительного клапана давления масла
38. Пробка предохранительного клапана давления масла
39. Передний сальник коленчатого вала
40. Датчик давления масла
41. Уплотнение масляного насоса
42. Наружный ротор масляного насоса
43. Внутренний ротор масляного насоса
44. Крышка масляного насоса
45. Внутренняя (ведущая) шестерня масляного насоса
46. Указатель уровня масла
47. Трубка указателя уровня масла
48. Датчик положения коленчатого вала
49. Болт масляного поддона
50. Болт масляного поддона
51. Масляный поддон
52. Сливная масляная пробка
53. Шайба сливной масляной пробки
54. Балансир коленчатого вала
55. Трубка масляного фильтра грубой очистки
56. Уплотнение трубки масляного фильтра грубой очистки
