Снятие и установка форсунки

Необходимое оборудование

EN-48357 Съемник форсунок

Внимание! Не допускается курение или использование открытого огня в местах выполнения работ на топливной системе. При выполнении работ на топливной системе следует отсоединить отрицательный кабель аккумуляторной батареи, за исключением тех проверок, когда требуется напряжение батареи.

Процедура снятия

1. Отсоедините отрицательный кабель аккумулятора.



2. Снять топливопроводы высокого давления. См. «Подающие топливопроводы высокого давления» в этом разделе.

3. Снять возвратные шланги форсунок. См. «Возвратный топливопровод в сборе» в этом разделе.

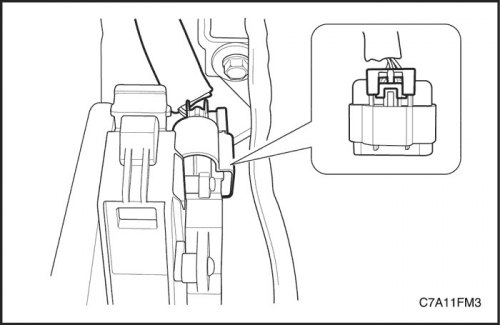

4. Отсоединить разъем форсунки.

5. Снять пробку кронштейна форсунки.



6. Открутить болт кронштейна форсунки.


7. Стянуть кронштейн форсунки вручную за болт.

8. Извлечь форсунки шайбами вверх.

Внимание! Последовательно пронумеровать форсунки карандашом. Если перепутать порядковый номер форсунки, то это отразится на рабочих характеристиках двигателя.

Внимание! Защищать наконечник сопла форсунки от пола и жестких участков. Если можно, надеть колпачок на наконечник сопла форсунки.



9. Если форсунка пристала к головке цилиндров, воспользоваться съемником форсунок EN-48357.

Процедура установки

Внимание! Шайбу форсунки нельзя использовать повторно.

1. Осмотреть и очистить форсунку и наконечник сопла.

Внимание! Не протирать участок наконечника сопла форсунки. Это может повредить отверстие сопла.


2. Установить форсунку с новой шайбой.

3. Вставить кронштейн форсунки в паз форсунки.

4. Затянуть болт кронштейна форсунки.

Затянуть

Затянуть болт кронштейна форсунки до 28 Н·м (20,7 фунт-фута).



5. Установить пробку кронштейна форсунки.

Затянуть

Затянуть болт пробки кронштейна форсунки до 7 Н·м (62,0 фунт-дюйма).

Важно: Топливопроводы нельзя использовать повторно. При повторном использовании загрязненные трубки могут привести к повреждению форсунок или течи трубок.

6. Выполнить прокачку топлива. См. «Прокачка топлива» в этом разделе.

Важно: При замене форсунки или изменении порядка последовательности форсунок перепрограммировать и сбросить значения ЭСППЗУ для ZFC (Нулевая корректировка топлива) форсунок, используя диагностический прибор.
