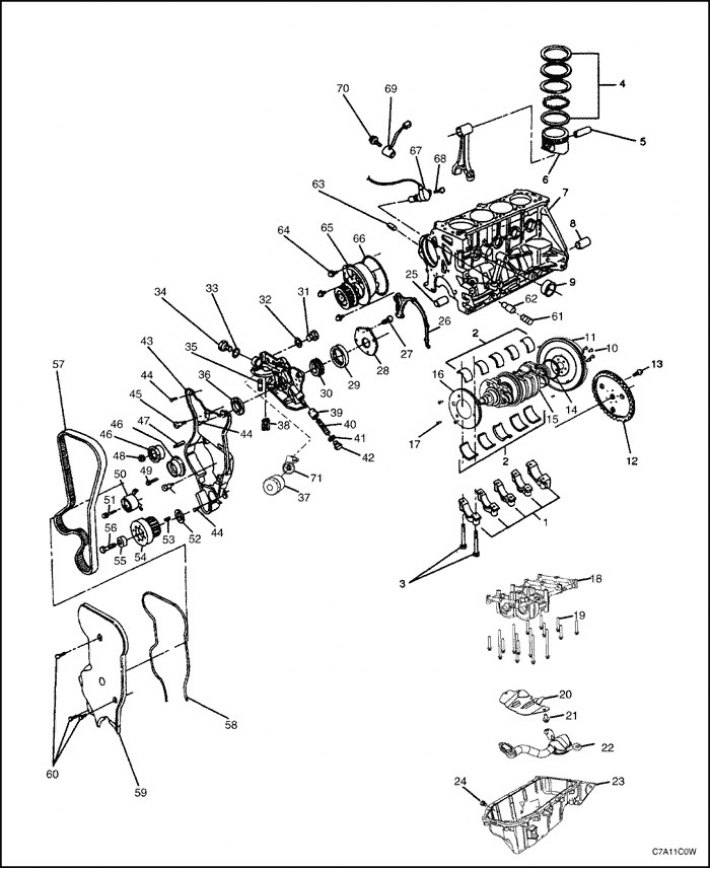

Нижняя часть двигателя

            0



1. Головка шатуна
2. Комплект подшипников
3. Винт шатуна
4. Комплект поршневых колец
5. Поршневой палец
6. Поршень
7. Блок цилиндров
8. Втулка
9. Крышка водяной рубашки
10. Винт (ручная коробка передач с главной передачей в сборе)
11. Маховик (ручная коробка передач с главной передачей в сборе)
12. Гибкая пластина (автоматическая коробка передач с главной передачей в сборе)
13. Винт (автоматическая коробка передач с главной передачей в сборе)
14. Уплотнительное кольцо
15. Коленчатый вал
16. Кольцо зубчатого колеса прерывателя
17. Винт
18. Узел балансира коленчатого вала в сборе
19. Винт
20. Скребок масляного поддона
20. Скребок масляного поддона
21. Винт
21. Винт
22. Масловсасывающая трубка
23. Масляный поддон
24. Пробка сливного отверстия масляного поддона
30. Втулка
25. Втулка
31. Прокладка
26. Прокладка
32. Винт
27. Винт
28. Крышка масляного насоса
29. Коронная шестерня
30. Шестерня
31. Датчик давления масла
32. Гайка
33. Гайка
34. Выходная заглушка маслопроводного канала
35. Соединительная деталь
36. Уплотнительное кольцо
37. Масляный фильтр
38. Перепускной клапан
39. Поршень редукционного клапана
40. Пружина редукционного клапана
41. Уплотнительное кольцо
42. Пружина редукционного клапана
43. Задняя крышка приводного ремня газораспределительного механизма
44. Винт
45. Специальный винт
46. Холостой шкив
47. Штырь
48. Гайка
49. Винт
50. Натяжитель
51. Винт
52. Упорная внутренняя шайба
53. Сегментная шпонка
54. Шестерня коленчатого вала
55. Упорная наружная шайба
56. Винт
57. Винт ремня распределительного вала
58. Прокладка
59. Передняя крышка приводного ремня газораспределительного механизма
60. Винт
61. Заглушка вкладыш
62. Вкладыш
63. Заглушка канала для смазки
64. Винт
65. Насос охлаждающей жидкости; Водяной насос
66. Уплотнительное кольцо
67. Датчик положения коленчатого вала
68. Винт
69. Датчик детонации
70. Винт
71. Переходник масляного фильтра
