Приводной ремень газораспределительного механизма

Процедура снятия

1. Отсоедините отрицательный кабель аккумулятора.

2. Отсоедините разъем датчика температуры воздуха на впуске (IAT).

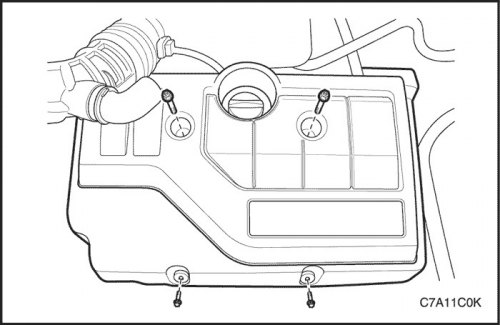

3. Снять винт декоративной крышки двигателя.

4. Отсоединить шланг сапуна и шланг принудительной вентиляции картера от крышки головки цилиндров.

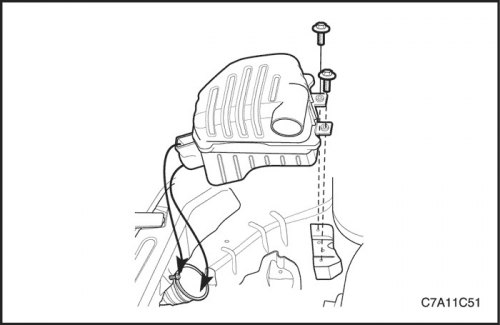

5. Снять воздушный фильтр в сборе. См. "Воздушный фильтр в сборе" в данном разделе.

6. Снимите правое переднее колесо. Следуйте разделу 2Е, Шины и колеса.

7. Снять передний щиток двигателя со стороны правого переднего колеса.



8. Снимите вспомогательный приводной ремень. См. «Ремень привода вспомогательных агрегатов» в этом разделе.

9. Снимите шкив коленчатого вала.

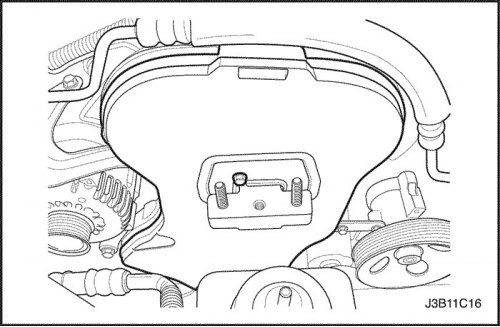

10. Демонтировать узел подвески двигателя. См. «Узел подвески двигателя» в этом разделе.




11. Снимите винты передней крышки приводного ремня газораспределительного механизма

12. Снимите переднюю крышку приводного ремня газораспределительного механизма

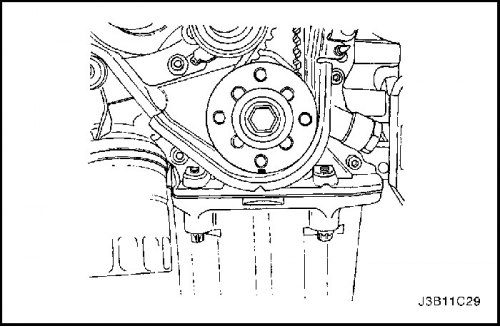

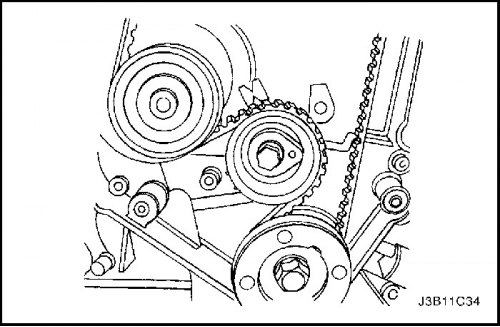

13. Используя винт шестерни коленчатого вала, проверните коленчатый вал по часовой стрелке до совмещения отметки газораспределения шестерни коленчатого вала с насечкой в низу задней крышки приводного ремня газораспределительного механизма.



Примечание: Шестерни распределительного вала должны совпадать с насечкой на крышке головки цилиндров, в противном случае возможно повреждение двигателя.

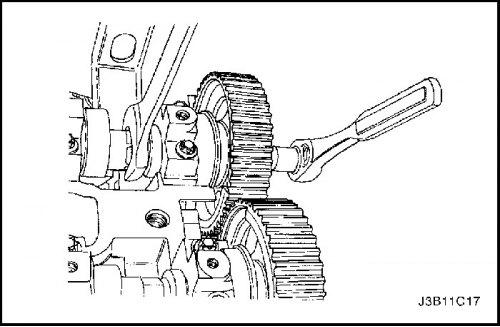

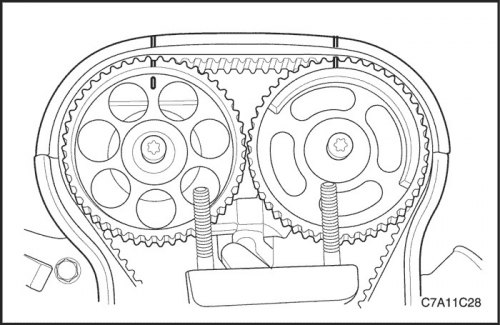

14. Совместить шестерни распределительного вала с насечкой на крышке головки цилиндров.

Важно: Использовать маркировку впускной шестерни для впускной шестерни распределительного вала, а маркировку выпускной шестерни для выпускной шестерни распределительного вала, так как шестерни не взаимозаменяемы.

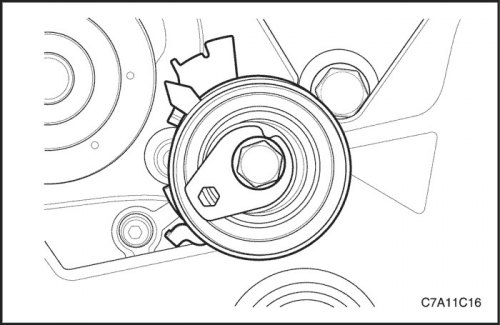

15. Освободите винт автоматического натяжителя. Поверните шестиугольную головку, чтобы ослабить натяжение ремня.

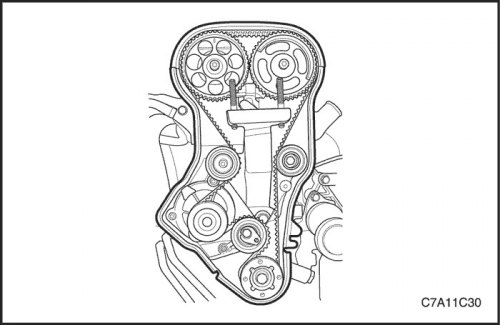

16. Снимите приводной ремень газораспределительного механизма.

Процедура установки

1. Совместите отметку на шестерне коленчатого вала с насечкой в низу задней крышки приводного ремня газораспределительного механизма.



2. Совместить маркировку газораспределения шестерней распределительного вала с помощью маркировки впускной шестерни для впускной шестерни и маркировки выпускной шестерни для выпускной шестерни.




3. Установите приводной ремень газораспределительного механизма.



4. Повернуть шестигранный ключ по часовой стрелке, чтобы натянуть ремень. Вращайте до совмещения указателя с насечкой.

5. Установить автоматический натяжитель.

Затянуть

Затяните винт автоматического натяжителя до 25 Н·м (18 lb-ft)

6. Проверните коленчатый вал на два полных оборота, используя винт шкива коленчатого вала.

7. Еще раз проверьте указатель автоматического натяжителя.



8. Установите переднюю крышку приводного ремня газораспределительного механизма.


Затянуть

Затянуть болты передней крышки приводного ремня газораспределительного механизма моментом 6 Н·м (53 lb-in.).

9. Установить узел подвески двигателя. См. «Узел подвески двигателя» в этом разделе.



10. Установите шкив коленчатого вала.

Затянуть

Затянуть болт шкива коленчатого вала моментом 23 Н·м (17 lb-ft).

11. Установите изгибающийся вспомогательный приводной ремень. См. «Ремень привода вспомогательных агрегатов» в этом разделе.



12. Установить передний щиток двигателя со стороны правого переднего колеса.

13. Установите правое переднее колесо. Следуйте разделу 2Е, Шины и колеса. Раздел 2E, Шины и колеса.

14. Установить воздухоочиститель в сборе.

Затянуть

Затянуть болты корпуса воздушного фильтра моментом 6 Н·м (53 lb-in.).



15. Присоединить сапун и шланг принудительной вентиляции картера к крышке головки цилиндров.

16. Присоедините разъём датчика IAT.

17. Установить декоративную крышку двигателя.

18. Присоедините отрицательный кабель аккумулятора.
