Вентилятор системы охлаждения

Процедура снятия

1. Отсоедините отрицательный кабель аккумулятора.

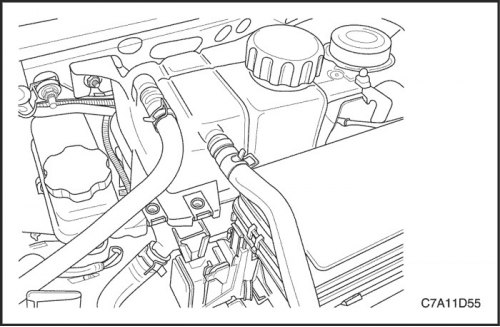

2. Снять декоративную крышку двигателя. См. Часть 1C2, Механическая часть двигателя - - HFV6 3,2 л.

3. Снять воздушный фильтр в сборе. См. Часть 1C2, Механическая часть двигателя - - HFV6 3,2 л.

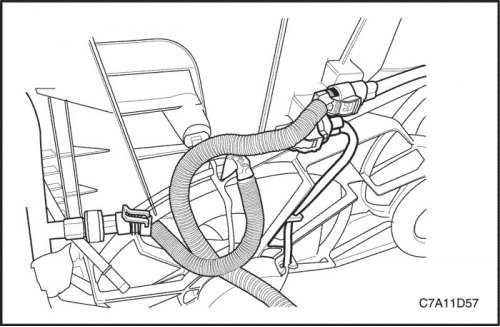

4. Отсоединить оба электрических разъема вентилятора системы охлаждения и разъем датчика давления кондиционера.

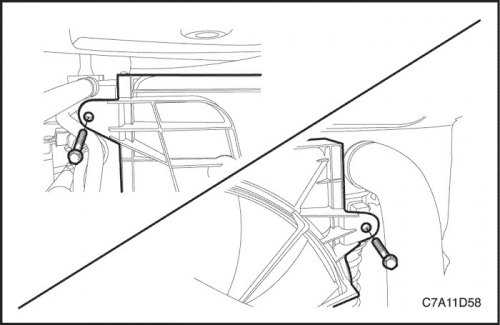

5. Снять крепежные винты кожуха вентилятора системы охлаждения.

6. Создайте опору для радиатора и конденсатора перед тем, как снимать опорный кронштейн модуля конденсатора, радиатора, вентилятора (CRFM) в сборе.

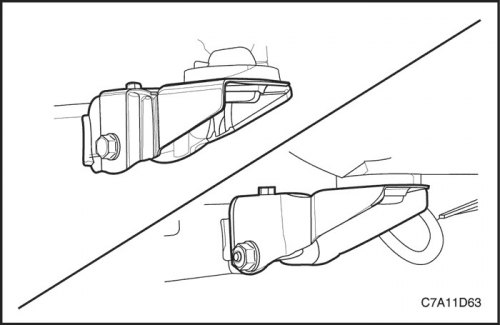

7. Выкрутите верхний болт крепления опорного кронштейна модуля CRFM в сборе.

8. Выкрутите сквозной болт и гайку крепления опорного кронштейна модуля CRFM в сборе.


9. Снять оба опорных кронштейна узла CRFM.

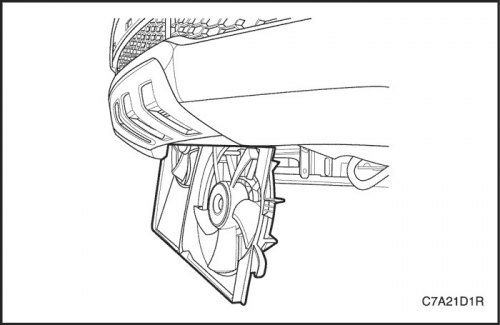

10. Отделите кожух вентилятора в сборе от радиатора и аккуратно снимите с автомобиля на пол кожух вентилятора в сборе.

11. Снять обе лопасти основного и вспомогательного вентилятора с кожуха вентилятора, открутив гайку в центре ступиц вентилятора.

12. Снять оба стопорных винта двигателя вентилятора.

13. Снять оба вентиляторных двигателя с кожуха.

Процедура установки

Внимание! Если конструкция вентилятора погнута или повреждена каким-либо образом, не пытайтесь починить или повторно использовать поврежденную деталь. Погнутый или поврежденный вентилятор необходимо заменить новым. Очень важно поддерживать необходимое равновесие вентиляторов в сборе. Вентилятор, не имеющий надлежащий баланс, может сломаться или разлететься на части во время эксплуатации, создавая чрезвычайную опасность. На сломаном или погнутом узле вентиляторе невозможно восстановить надлежащий баланс.


1. Установите двигатели вентилятора и лопасти вентилятора, если они снимались.

Затянуть

Затяните стопорные винты двигателя вентилятора до 3,5 Н·м (31 фунт-дюйма).

Затяните стопорные гайки лопастей вентилятора до 5,6 Н·м (50 фунт-дюймов).

2. Аккуратно поднимите кожух вентилятора в сборе до положения, из которого он был снят.



3. Закрутите сквозной болт и гайку крепления опорного кронштейна модуля CRFM в сборе.

Затянуть

Затяните сквозной болт и гайку крепления опорного кронштейна модуля CRFM в сборе до 50 Н·м (37 фунт-футов).

4. Закрутите верхний болт крепления опорного кронштейна модуля CRFM в сборе до 50 Н·м (37 фунт-футов).



5. Установить собранный вентилятор системы охлаждения на радиатор.


Важно: Необходимо обязательно задвинуть лапку на нижнем крае кожуха в фиксирующий зажим на радиаторе.

6. Закрепить собранный вентилятор системы охлаждения поверх радиатора крепежными винтами.

Затянуть

Затяните крепежные винты вентилятора охлаждения в сборе до 4 Н·м (35 фунт-дюймов).



7. Присоединить электрические разъемы вентилятора системы охлаждения и разъем датчика давления кондиционера.

8. Установить воздухоочиститель в сборе. См. Часть 1C2, Механическая часть двигателя - - HFV6 3,2 л.

9. Установите декоративную крышку двигателя. См. Часть 1C2, Механическая часть двигателя - - HFV6 3,2 л.

10. Присоедините отрицательный кабель аккумулятора.
