Датчик положения распределительного вала

            0

Процедура снятия



Примечание: Процедуры замены датчиков положения впускного и выпускного распределительных валов (CMP) в общих чертах одинаковы; лишь приведенная ниже процедура относится только к датчику положения впускного распределительного вала.

Ряд цилиндров 1



1. Отсоедините отрицательный кабель аккумулятора.

2. Снять воздушный фильтр в сборе. См. Часть 1C2, "Механическая часть двигателя - HFV6 3.2L.

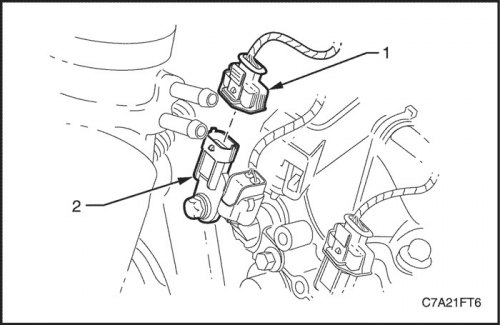

3. Отсоединить разъем жгута проводки (1) от датчика CMP (2).



Внимание! Перед снятием очистить окрестность датчика CMP, чтобы грязь не попала в двигатель.

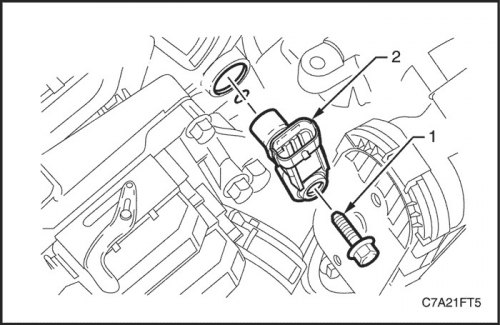

4. Удалить винт крепления (1) датчика CMP.

5. Чтобы снять датчик положения распределительного вала (2), сначала повернуть его, чтобы он освободился, а затем оттянуть от переднего кожуха двигателя.



Ряд цилиндров 2



1. Отсоедините отрицательный кабель аккумулятора.


2. Снять воздушный фильтр в сборе. См. Часть 1C2, "Механическая часть двигателя - HFV6 3.2L.

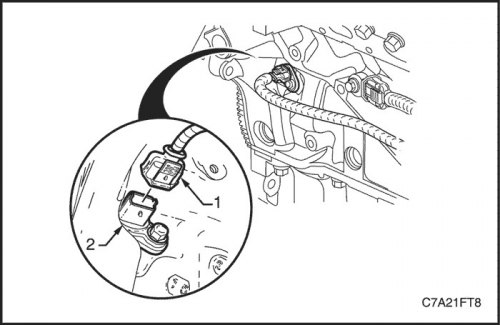

3. Отсоединить разъем жгута проводки (1) от датчика CMP (2).



Внимание! Перед снятием очистить окрестность датчика CMP, чтобы грязь не попала в двигатель.

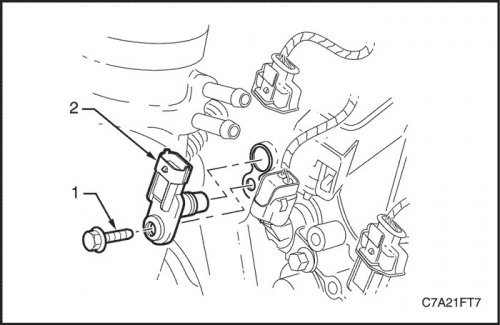

4. Удалить винт крепления (1) датчика CMP.

5. Чтобы снять датчик положения распределительного вала (2), сначала повернуть его, чтобы он освободился, а затем оттянуть от переднего кожуха двигателя.



Процедура установки



Ряд цилиндров 1



1. Смазать уплотнительное кольцо датчика CMP чистым моторным маслом.

2. Установить датчик CMP (2), нажав на него так, чтобы уплотнительное кольцо прижалось к переднему кожуху двигателя.

Внимание! Прежде чем затягивать крепежный винт до указанного момента, проверить, что датчик CMP вставлен до конца.


3. Установить винт (1) крепления датчика положения распределительного вала.

Затянуть

Затянуть винт крепления датчика положения распределительного вала до 10 Н·м (89 lb-in).

4. Присоедините разъём датчика СМР.



Ряд цилиндров 2



1. Смазать уплотнительное кольцо датчика CMP чистым моторным маслом.

2. Установить датчик CMP (2), нажав на него так, чтобы уплотнительное кольцо прижалось к переднему кожуху двигателя.

Внимание! Прежде чем затягивать крепежный винт до указанного момента, проверить, что датчик CMP вставлен до конца.

3. Установить винт (1) крепления датчика положения распределительного вала.

Затянуть

Затянуть винт крепления датчика положения распределительного вала до 10 Н·м (89 lb-in).

4. Присоедините разъём датчика СМР.
