Соленоид управления положением распределительного вала

            0

Процедура снятия



Ряд цилиндров 1



Примечание: Процедуры замены соленоидов управления положениями впускного (1) и выпускного (2) распределительных валов (CMP) в общих чертах одинаковы; лишь приведенная ниже процедура относится только к соленоиду управления положением впускного распределительного вала.



1. Отсоедините отрицательный кабель аккумулятора.

2. Снять воздушный фильтр в сборе. См. Часть 1C2, "Механическая часть двигателя - HFV6 3.2L.

3. Демонтировать опорный кронштейн подвески двигателя. См. Часть 1C2, "Механическая часть двигателя - HFV6 3.2L.

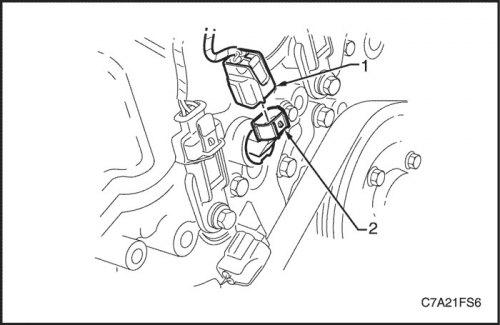

4. Отсоединить разъем жгута проводки (1) от соленоида управления положением распределительного вала (2).



Внимание! Перед снятием очистить окрестность соленоида управления положением распределительного вала, чтобы грязь не попала в двигатель.

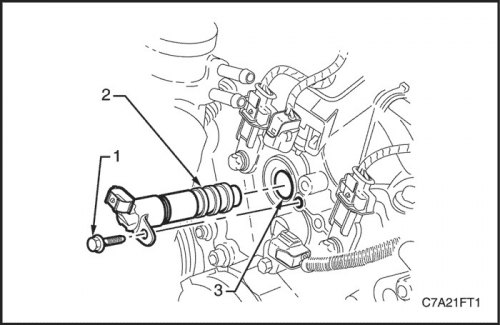

5. Удалить винт (1) крепления соленоида (2) управления положением распределительного вала.

Внимание! При снятии соленоида управления положением распределительного вала следить, чтобы кольцевые канавки привода не повредили уплотнение (3) соленоида.

6. Чтобы снять соленоид управления положением распределительного вала, сначала повернуть его, чтобы он освободился, а затем оттянуть от переднего кожуха двигателя.



Ряд цилиндров 2

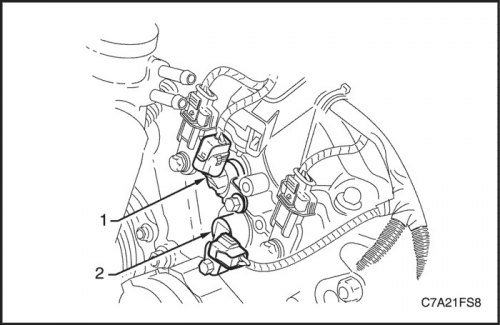

Примечание: Процедуры замены соленоидов управления положениями впускного (1) и выпускного (2) распределительных валов (CMP) в общих чертах одинаковы; лишь приведенная ниже процедура относится только к соленоиду управления положением впускного распределительного вала. Там, где в процедурах снятия есть различия, они отмечены особо.



1. Отсоедините отрицательный кабель аккумулятора.


2. Снять воздушный фильтр в сборе. См. Часть 1C2, "Механическая часть двигателя - HFV6 3.2L.

3. Демонтировать опорный кронштейн подвески двигателя. См. Часть 1C2, "Механическая часть двигателя - HFV6 3.2L.

4. При снятии соленоида управление положением выпускного распределительного вала снять ремень привода вспомогательных агрегатов. См. Часть 1C2, "Механическая часть двигателя - HFV6 3.2L.

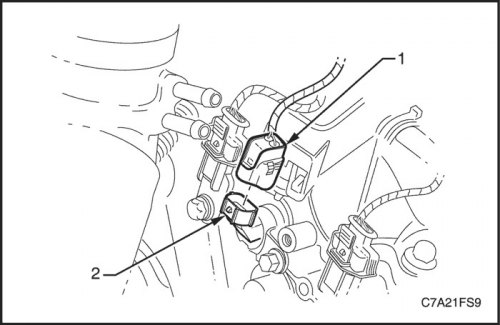

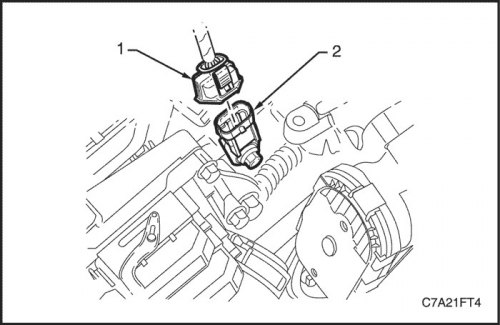

5. Отсоединить разъем жгута проводки (1) от соленоида управления положением распределительного вала (2).



Внимание! Перед снятием очистить окрестность соленоида управления положением распределительного вала, чтобы грязь не попала в двигатель.

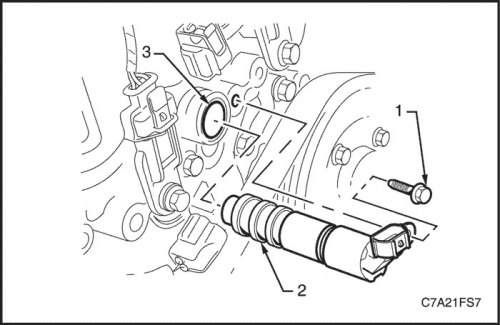

6. Удалить винт (1) крепления соленоида (2) управления положением распределительного вала.

Внимание! При снятии соленоида управления положением распределительного вала следить, чтобы кольцевые канавки привода не повредили уплотнение (3) соленоида.

7. Чтобы снять соленоид управления положением распределительного вала, сначала повернуть его, чтобы он освободился, а затем оттянуть от переднего кожуха двигателя.



Процедура установки



Ряд цилиндров 1

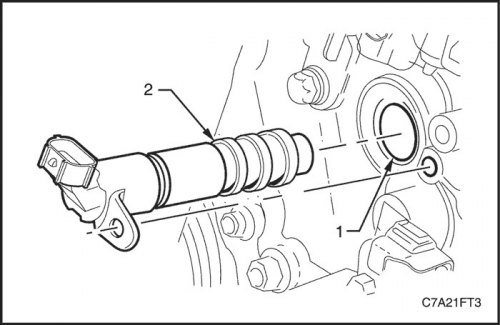

1. Проверить уплотнение соленоида управления положением распределительного вала (1) на повреждения, при необходимости заменить.


2. Смазать край уплотнения соленоида управления положением распределительного вала чистым моторным маслом.

Внимание! При установке соленоида управления положением распределительного вала следить, чтобы кольцевые канавки (2) привода не повредили уплотнение соленоида.

3. Установить соленоид управления положением распределительного вала.

Затянуть

Затянуть винт крепления соленоида управления положением распределительного вала (СМР) до 10 Н·м (89 lb-in).



Ряд цилиндров 2

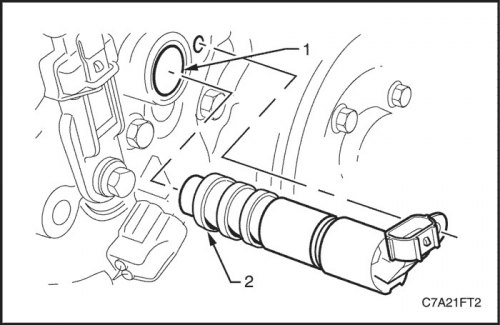

1. Проверить уплотнение соленоида управления положением распределительного вала (1) на повреждения, при необходимости заменить.

2. Смазать край уплотнения соленоида управления положением распределительного вала чистым моторным маслом.

Внимание! При установке соленоида управления положением распределительного вала следить, чтобы кольцевые канавки (2) привода не повредили уплотнение соленоида.

3. Установить соленоид управления положением распределительного вала.

Затянуть

Затянуть винт крепления соленоида управления положением распределительного вала (СМР) до 10 Н·м (89 lb-in).
