Приводной диск в сборе

Процедура снятия

1. Демонтировать двигатель в сборе. См. Часть 1C2, "Механическая часть двигателя - HFV6 3.2L.

2. Снять коробку передач. См. Раздел 5А, AISIN 55-51LE Автоматическая коробка передач с главной передачей в сборе или Раздел 5В, Пятискоростная коробка передач с главной передачей в сборе (D33).

3. Снять стартер. См. Часть 1E3, Электрическая часть двигателя - HFV6 3.2L.

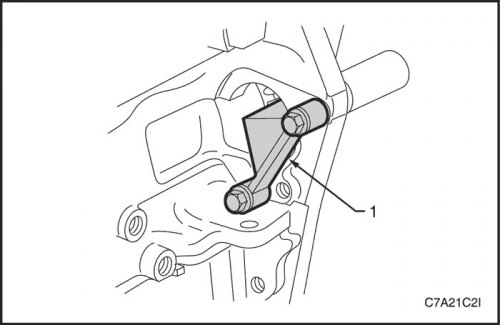

4. Установить на место установки стартера приспособление для удерживания приводного диска EN-46106 (1).

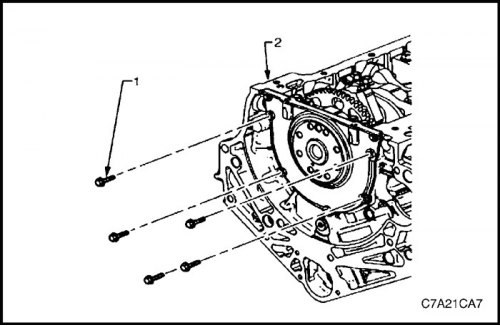

5. Ослабить восемь болтов (1) крепления приводного диска.

6. Снять приспособление для удерживания приводного диска.

7. Сделать подходящим фломастером на приводном диске в сборе (2) и на коленчатом вале метки, указывающие их взаимное расположение.

8. Снять восемь болтов крепления приводного диска и отправить в отходы.

9. Снять приводной диск в сборе.

Осмотр

1. Осмотреть приводной диск в сборе, проверяя, нет ли следующих неисправностей:

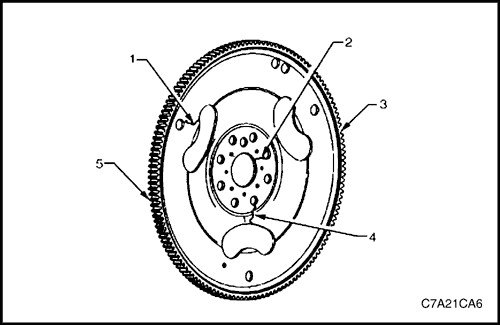

• Трещины, образовавшиеся под действием механических напряжений, вокруг отверстий (1) под болты для крепления приводного диска к гидротрансформатору.
• Трещины, образовавшиеся под действием механических напряжений, вокруг отверстий (2 и 4) под болты для крепления приводного диска к коленчатому валу.

Внимание! Не допускается ремонтировать места приварки зубчатого венца к приводному диску. Приводной диск следует заменить.

• Трещины, образовавшиеся под действием механических напряжений, вокруг отверстий (1) под болты для крепления приводного диска к гидротрансформатору.
• Поврежденные или отсутствующие зубья зубчатого венца (5).

Примечание: Зубчатый венец приводного диска отдельно не обслуживается и ремонту не подлежит. При обнаружении его неисправности или повреждения, следует заменить весь приводной диск.

2. Заменить приводной диск в сборе, если это потребуется.

Процедура установки

Примечание: Болтовые отверстия расположены неравномерно, чтобы таким образом обеспечить установку приводного диска только в одном положении.

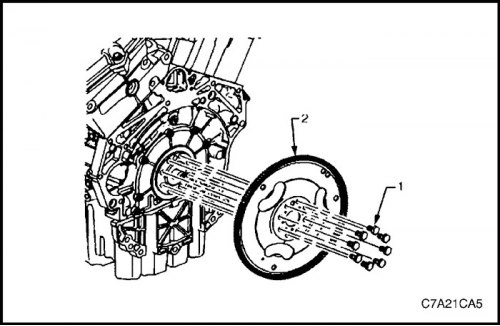

1. Установить приводной диск в сборе (2) на коленчатый вал.


2. Установить новые болты крепления (1) приводного диска и затянуть от руки.



3. Установить на место установки стартера приспособление для удерживания приводного диска EN-46106 (1).

4. Установить болты крепления приводного диска.

Затянуть

Затянуть болты крепления приводного диска моментом 30 Н·м (22 lb-ft) и довернуть болты еще на 45°, используя угловой индикатор крутящего момента KM-470-B.

5. Снять приспособление для удерживания приводного диска.

6. Установите генератор. См. Часть 1E3, Электрическая часть двигателя - HFV6 3.2L.

7. Установить коробку передач. См. Раздел 5А, AISIN 55-51LE. Автоматическая коробка передач с главной передачей в сборе или Раздел 5В, Пятискоростная коробка передач с главной передачей в сборе (D33).

8. Установить двигатель в сборе. См. Часть 1C2, "Механическая часть двигателя - HFV6 3.2L.
