Распределительный вал

Процедура снятия

Ряд цилиндров 1

1. Снять крышку головки цилиндров ряда цилиндров 1. См. «Крышка головки цилиндров» в данном разделе.

2. Снять приводы регулирования фаз газораспределения распределительных валов ряда цилиндров 1. См. «Привод регулирования фаз газораспределения в сборе» в этом разделе.

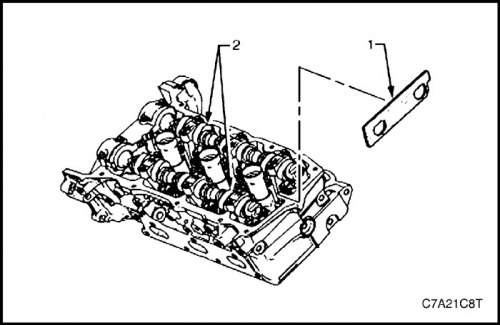

3. Снять приспособление EN 46105-1 (1) с распределительных валов (2) ряда цилиндров 1.

Примечание: Приспособление EN-46105 было установлено при выполнении операций по снятию приводов регулирования фаз газораспределения распределительных валов ряда цилиндров 1.

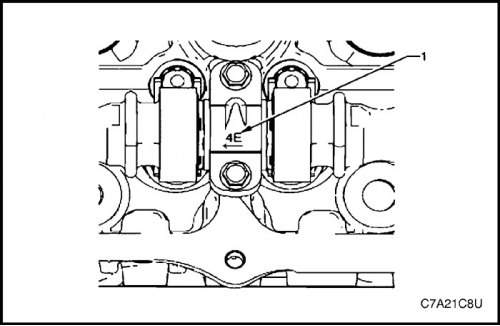

4. Необходимо обратить внимание на маркировку (1) на крышках подшипников. На каждой крышке подшипника имеется маркировка, определяющая его местоположение. Эта маркировка содержит следующую информацию:

• Приподнятый участок всегда должен быть ориентирован к центру головки цилиндров.
• Буква I обозначает впускной распределительный вал.
• Буква Е обозначает выпускной распределительный вал.
• Цифра указывает номер шейки вала, считая от передней части двигателя.

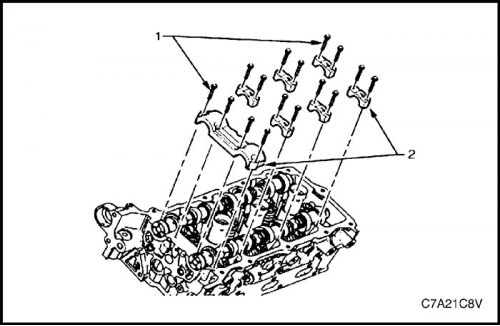

5. Снять винты (1) крышек подшипников распределительных валов и крышки (2).

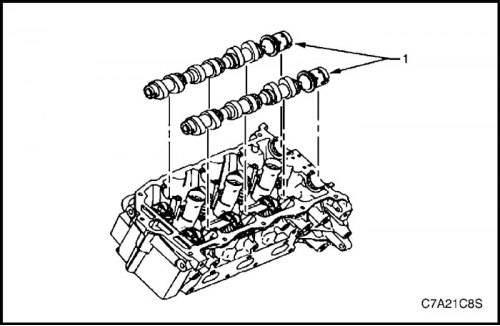

6. Снять распределительные валы (1).

7. Промыть распределительный вал в растворителе и просушить сжатым воздухом.



Ряд цилиндров 2

1. Снять приводы регулирования фаз газораспределения распределительных валов ряда цилиндров 2. См. «Привод регулирования фаз газораспределения в сборе» в этом разделе.

2. Снять приспособление EN-46105 - 1 (1) с распределительных валов ряда цилиндров 2.

Примечание: Приспособление EN-46105 было установлено при выполнении операций по снятию приводов регулирования фаз газораспределения распределительных валов ряда цилиндров 2.



3. Необходимо обратить внимание на маркировку (1) на крышках подшипников. На каждой крышке подшипника имеется маркировка, определяющая его местоположение. Эта маркировка содержит следующую информацию:

• Приподнятый участок всегда должен быть ориентирован к центру головки цилиндров.
• Буква I обозначает впускной распределительный вал.
• Буква Е обозначает выпускной распределительный вал.
• Цифра указывает номер шейки вала, считая от передней части двигателя.

4. Снять винты (1) крышек подшипников распределительных валов и крышки (2).



5. Снять распределительные валы (1).

6. Промыть распределительный вал в растворителе и просушить сжатым воздухом.

Осмотр

Осмотр распределительного вала

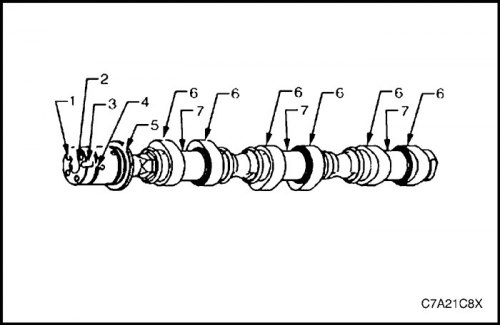

1. Осмотреть отверстия для подачи масла (1) к приводу регулирования фаз газораспределения, проверяя, нет ли грязи или закупорки.

2. Осмотреть резьбовое отверстие (2), проверяя, нет ли повреждения.

3. Осмотреть установочный паз (3) для привода регулирования фаз газораспределения, проверяя, нет ли повреждения или износа.

4. Осмотреть уплотнительные канавки (4) распределительного вала, проверяя, нет ли повреждений.

5. Осмотреть упорную поверхность (5) распределительного вала, проверяя, нет ли повреждений, загрязнений или засорения.

6. Осмотреть кулачки (6) и шейки (7) распределительного вала, проверяя, нет ли следующих неисправностей:

• Слишком много царапин или выкрашивания
• Изменение цвета в результате перегрева
• Деформация в результате чрезмерного износа, в особенности кулачков распределительного вала

7. Если на распределительном вале имеется какая-либо из перечисленных неисправностей, то вал следует заменить.



Измерения распределительного вала

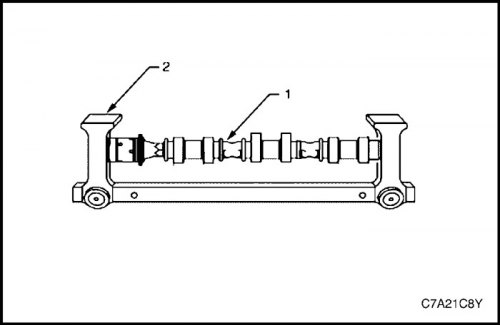

1. Установив распределительный вал (1) в соответствующее приспособление (2), выполнить измерения для определения износа.

Внимание! Какая-либо механическая обработка распределительного вала не допускается.


Примечание: Если результаты измерений распределительного вала находятся вне требуемого диапазона значений, то вал следует заменить.

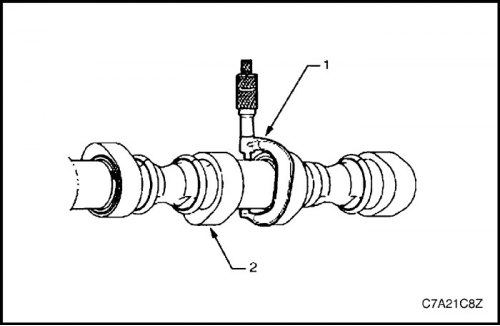

2. Измерить диаметр и некруглость шейки (2) распределительного вала с помощью микрометра (1).

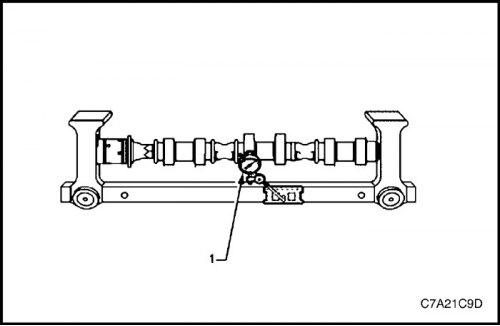

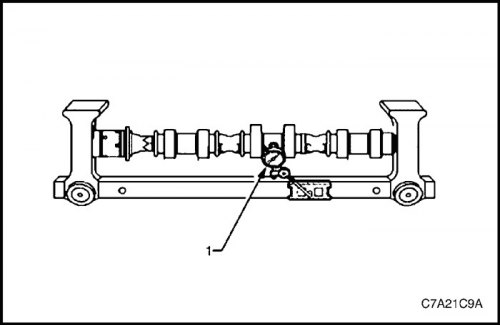

3. Измерить биение распределительного вала с помощью циферблатного индикатора (1).

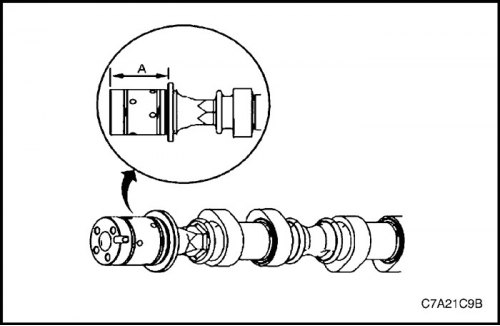

4. Измерить с помощью микрометра-нутромера степень износа по ширине упорной площадки (А).

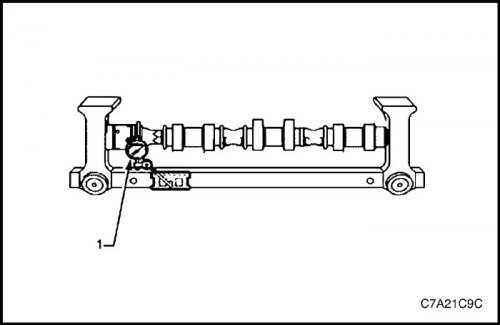

5. Измерить с помощью циферблатного индикатора (1) биение поверхности упорной стенки распределительного вала.



6. Измерить с помощью циферблатного индикатора (1) износ кулачков распределительного вала.

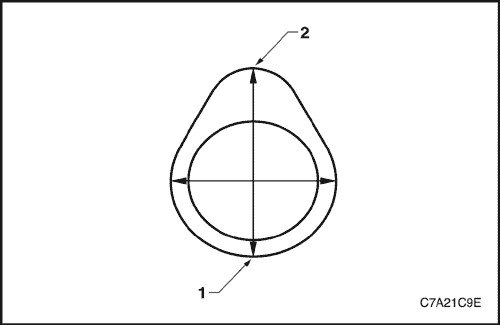

7. Установить кончик циферблатного индикатора на базовую окружность (1) кулачка распределительного вала.

8. Установить индикатор на ноль.

9. Вращать распределительный вал до тех пор, пока кончик индикатора не окажется в наиболее удаленной от оси вращения точке (2) кулачка. Это значение представляет собой величину подъема кулачка.

Процедура установки

Ряд цилиндров 1

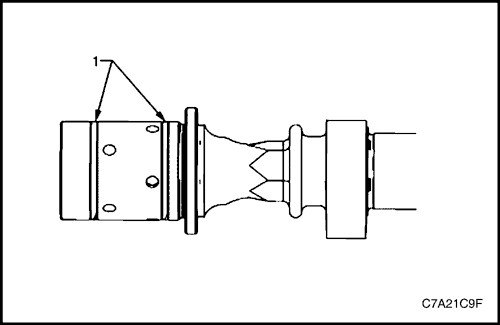

1. Уплотнительные кольца (1) распределительного вала должны быть на своих местах в канавках вала.

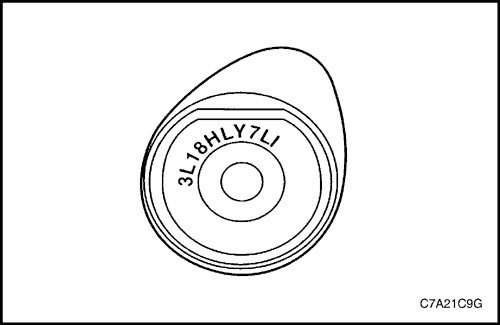

2. При установке распределительного вала необходимо правильно определить его назначение. Соответствующая маркировка имеется на заднем конце каждого распределительного вала. Эта маркировка содержит следующую информацию:

а. Первые пять позиций указывают дату и время изготовления.

• Пример = 3L18H

б. Позиции с шестой по девятую содержат производственное обозначение двигателя.

• LY7 = двигатель Alloytec190

c. Последние две позиции указывают положение:

• LI = ряд цилиндров 2, впуск.
• LE = ряд цилиндров 2, выпуск.
• RI = ряд цилиндров 1, впуск.
• RE = ряд цилиндров 1, выпуск.

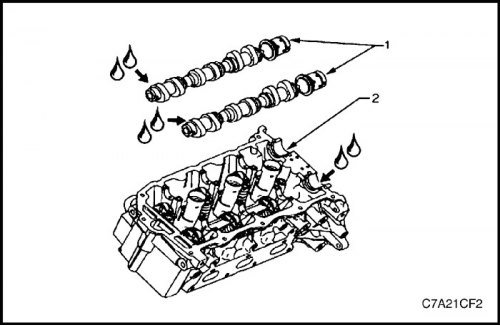

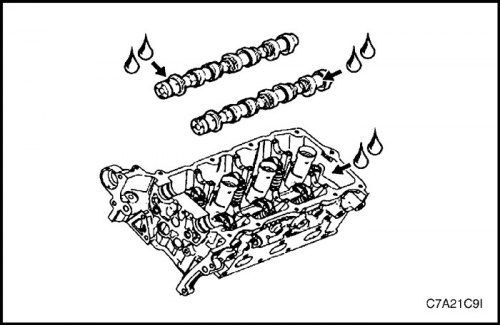

3. Обильно смазать моторным маслом шейки (1) распределительных валов и опоры (2) распределительных валов ряда цилиндров 1.



4. Обильно смазать моторным маслом шейки (1) распределительных валов и опоры (2) распределительных валов ряда цилиндров 1.

Примечание: Установить болты приводов регулирования фаз газораспределения, но не затягивать их на этом этапе работы.

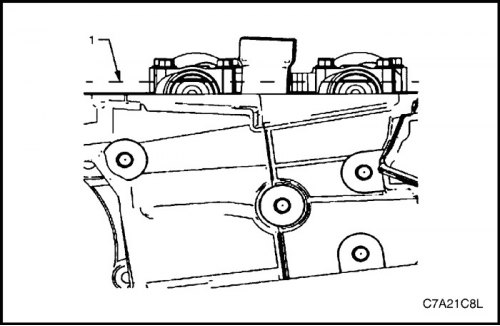

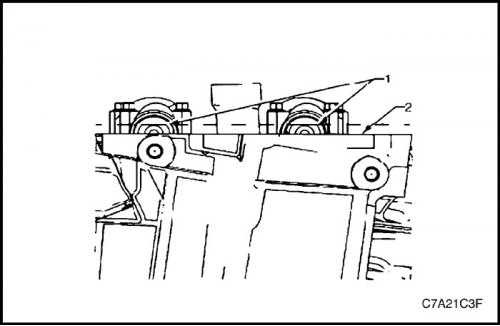

5. Распределительные валы должны располагаться так, чтобы их кулачки находились в нейтральном положении, а лыски на задних концах валов ряда цилиндров 1 были сверху и параллельны (1) поверхности стыка (2) с крышкой головки цилиндров.

6. Совместить сделанные до разборки метки на приводе регулирования фаз газораспределения выпускного распределительного вала ряда цилиндров 1 и на приводной цепи.

7. Совместить сделанные до разборки метки на приводе регулирования фаз газораспределения впускного распределительного вала ряда цилиндров 1 и на приводной цепи.

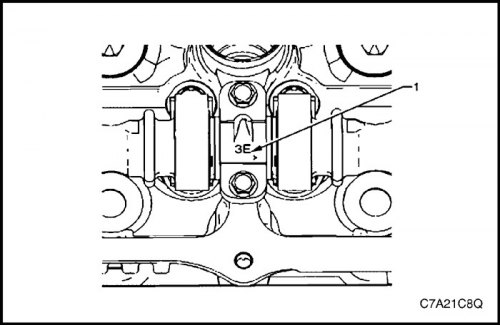

8. Необходимо обратить внимание на маркировку на крышках подшипников распределительных валов ряда цилиндров 1. На каждой крышке подшипника имеется маркировка (1), определяющая его местоположение. Эта маркировка содержит следующую информацию:

• Приподнятый участок всегда должен быть ориентирован к центру головки цилиндров.
• Буква I обозначает впускной распределительный вал.
• Буква Е обозначает выпускной распределительный вал.
• Цифры 1, 3, 5 указывают положение цилиндра, считая от передней части двигателя.

9. Обильно смазать моторным маслом крышки подшипников распределительного вала.



10. Обильно смазать моторным маслом крышки подшипников распределительного вала.

11. Установить оставшиеся крышки (2) подшипников, расположив их установочные метки в направлении к центру головки цилиндров.

12. От руки ввернуть все болты (3) крышек болтов распределительных валов.



13. Установите винты головки подшипника распределительного вала.

Затянуть

Затянуть болт крепления крышки подшипника распределительного вала моментом 10 Н·м (89 lb-in.).

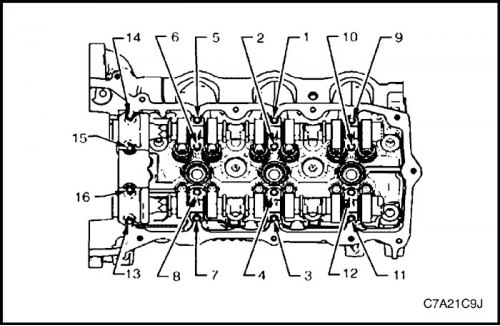

14. Ослабить болты 1 и 2 крышки центрального подшипника впускного распределительного вала и болты 3 и 4 крышки центрального подшипника выпускного распределительного вала.

15. Вновь затянуть болты 1, 2, 3 и 4 крышек центральных подшипников распределительных валов.

Затянуть

Затянуть болт крепления крышки подшипника распределительного вала моментом 10 Н·м (89 lb-in.).

16. Установить приводы регулирования фаз газораспределения распределительных валов ряда цилиндров 1. См. «Привод регулирования фаз газораспределения в сборе» в этом разделе.



Ряд цилиндров 2

1. Уплотнительные кольца (1) распределительного вала должны быть на своих местах в канавках вала.



2. При установке распределительного вала необходимо правильно определить его назначение. Соответствующая маркировка имеется на заднем конце каждого распределительного вала. Эта маркировка содержит следующую информацию:

а. Первые пять позиций указывают дату и время изготовления.

• Пример = 3L18H

б. Позиции с шестой по девятую содержат производственное обозначение двигателя.

• LY7 = двигатель Alloytec 190

c. Последние две позиции указывают положение:

• LI = ряд цилиндров 2, впуск.
• LE = ряд цилиндров 2, выпуск.
• RI = ряд цилиндров 1, впуск.
• RE = ряд цилиндров 1, выпуск.

3. Обильно смазать моторным маслом шейки распределительных валов и опоры распределительных валов ряда цилиндров 2.

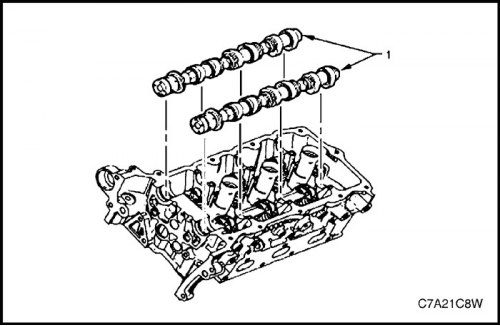

4. Расположить распределительные валы (1) на головке цилиндров и установить на валы приводы регулирования фаз газораспределения.

Примечание: Установить болты приводов регулирования фаз газораспределения, но не затягивать их на этом этапе работы.



5. Распределительные валы должны располагаться так, чтобы их кулачки находились в нейтральном положении, а лыски на задних концах валов ряда цилиндров 2 были сверху и параллельны поверхности стыка с крышкой головки цилиндров.

6. Совместить сделанные до разборки метки на приводе регулирования фаз газораспределения выпускного распределительного вала ряда цилиндров 2 и на приводной цепи.

7. Совместить сделанные до разборки метки на приводе регулирования фаз газораспределения впускного распределительного вала ряда цилиндров 2 и на приводной цепи.



8. Необходимо обратить внимание на маркировку на крышках подшипников распределительных валов ряда цилиндров 2. На каждой крышке подшипника имеется маркировка (1), определяющая его местоположение. Эта маркировка содержит следующую информацию:

• Приподнятый участок всегда должен быть ориентирован к центру головки цилиндров.
• Буква I обозначает впускной распределительный вал.
• Буква Е обозначает выпускной распределительный вал.
• Цифры 2, 4, 6 указывают положение цилиндра, считая от передней части двигателя.

9. Обильно смазать моторным маслом крышки подшипников распределительного вала.

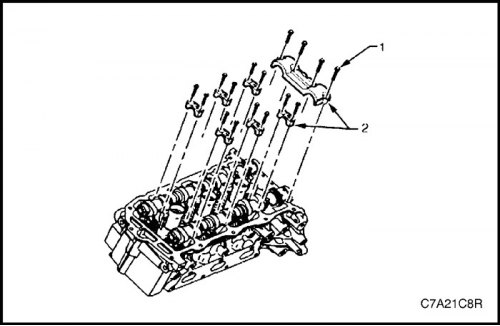

10. Установить крышку (1) упорного подшипника распределительного вала на первую шейку ряда цилиндров 2.

11. Установить оставшиеся крышки (2) подшипников, расположив их установочные метки в направлении к центру головки цилиндров.

12. От руки ввернуть все болты (3) крышек болтов распределительных валов.



13. Установите винты головки подшипника распределительного вала.

Затянуть

Затянуть болт крепления крышки подшипника распределительного вала моментом 10 Н·м (89 lb-in.).

14. Ослабить болты 1 и 2 крышки центрального подшипника впускного распределительного вала и болты 3 и 4 крышки центрального подшипника выпускного распределительного вала.

15. Вновь затянуть болты 1, 2, 3 и 4 крышек центральных подшипников распределительных валов.

Затянуть

Затянуть болт крепления крышки подшипника распределительного вала моментом 10 Н·м (89 lb-in.).

16. Установить приводы регулирования фаз газораспределения распределительных валов ряда цилиндров 2. См. «Привод регулирования фаз газораспределения в сборе» в этом разделе.
