Процедура снятия
1. Снять распределительные валы с соответствующей головки цилиндров. См. «Распределительный вал» в этом разделе.
Внимание! Если коромысла будут использованы снова, то их необходимо установить на прежние места.
Примечание: При снятии следует записать местоположение каждого коромысла.

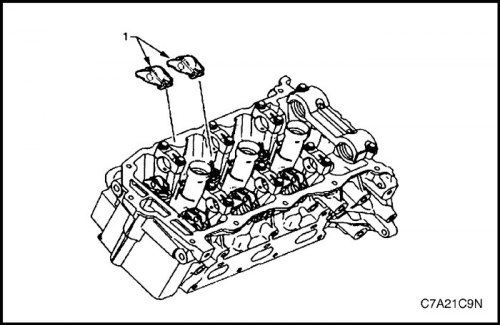

2. Снять коромысло (1) с головки цилиндров (2).
Очистка и осмотр

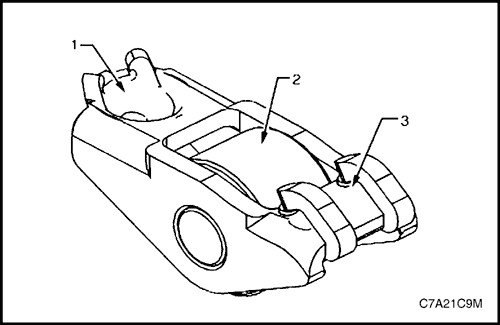

1. Осмотреть ролик (1) коромысла и проверить следующее:
- нет ли лысок,
- не слишком ли много царапин или выкрашивания,
- не затруднено ли вращение ролика.
- Осмотреть участок, на котором происходит контакт (2) коромысла с клапаном.
- Осмотреть участок (3), на котором коромысло опирается на стационарный гидравлический компенсатор клапанного зазора.
2. Заменить коромысло, если это потребуется.
Процедура установки

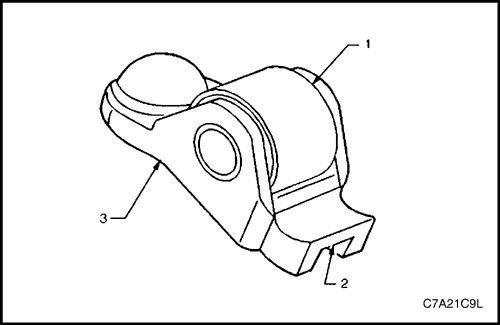

1. Обильно смазать опорное углубление (1), ролик (2) и клапанный вырез (3) коромысел обычной предварительной смазкой для распределительных валов / толкателей или эквивалентной.
Внимание!
- Коромысло (1) должно располагаться на конце клапана прямо, чтобы ролик контактировал с кулачком распределительного вала по всей своей ширине.
- Если коромысла будут использованы снова, то их необходимо установить на прежние места.
2. Установить коромысло на конец клапана и на стационарный гидравлический компенсатор клапанного зазора. Конец коромысла, имеющий круглую головку, должен находиться на компенсаторе, а плоский конец - на конце клапана.
3. Очистить шейки и опоры распределительных валов чистой, не оставляющей ворса и ниток тканью.
4. Установить распределительные валы на свои места. См. «Распределительный вал» в этом разделе.
