Трос управления переключением

Порядок снятия

1. Отсоединить провод от отрицательного вывода аккумуляторной батареи.

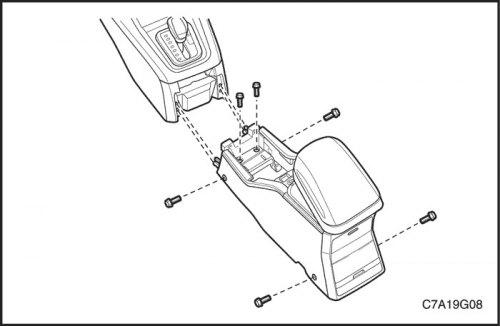

2. Снять напольную консоль. См. Раздел 9G, Облицовка салона.

3. Включить стояночный тормоз.

4. Перевести рычаг переключения передач в положение N (НЕЙТРАЛЬ).

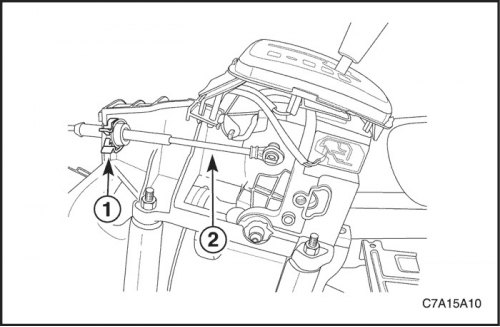

5. Снять фиксирующий хомут (1)троса управления переключением и трос (2) с рычага управления переключением в сборе.



Важно: Трос управления переключением должен быть отсоединен от рычага переключателя диапазонов АКПП до того, как он будет отсоединен от кронштейна троса управления. В противном случае валу ручного переключения передач может быть причинено повреждение, требующее разборки коробки передач с главной передачей в сборе.

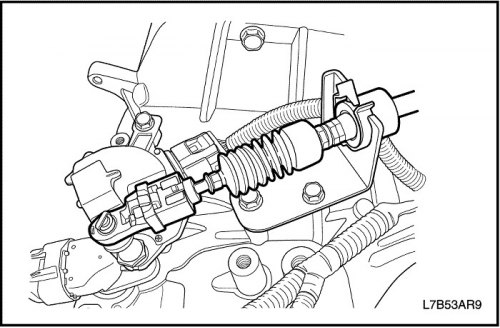

6. Отсоединить трос привода механизма переключения от рычага переключателя диапазонов.


7. Отсоединить трос привода механизма переключения от кронштейна троса управления, отжав выступы фиксирующего хомута троса управления и выдернув его вверх. Выбросить хомут.



8. Снять трос управления переключением с передней панели.

9. Снять трос привода с автомобиля.

Порядок установки

1. Проложить трос управления переключением через кронштейн троса.

2. Закрепить трос на кронштейне новым фиксирующим хомутом троса управления. При правильной установке раздастся щелчок.

3. Установив рычаг переключателя диапазонов АКПП на нейтраль(N), установить концевое соединение троса управления переключением на шпильку с шаровым наконечником на рычаге переключателя диапазонов АКПП. При правильной установке троса раздастся щелчок.

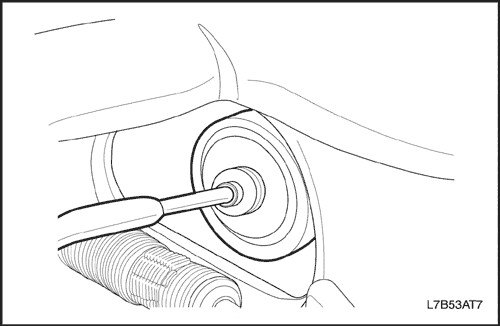

4. Закрепить изолирующую втулку троса управления переключением, вдавив трос в проходное отверстие в передней панели.



5. Убедиться, чтобы рычаг переключения передач находился в нейтральном положении (N).

6. Соединить трос привода механизма переключения с рычагом переключения передач. Закрепить трос новым фиксирующим хомутом троса управления переключением (1).

7. Установить трос управления переключением на рычаг переключения передач.

8. Отрегулировать трос управления переключением. См. «Регулировка троса управления переключением» в данном разделе.



9. Установить переднюю консоль. См. Раздел 9G, Облицовка салона.

10. Присоедините провод к отрицательному выводу аккумуляторной батареи.
