Компоненты автоматической КПП

            0

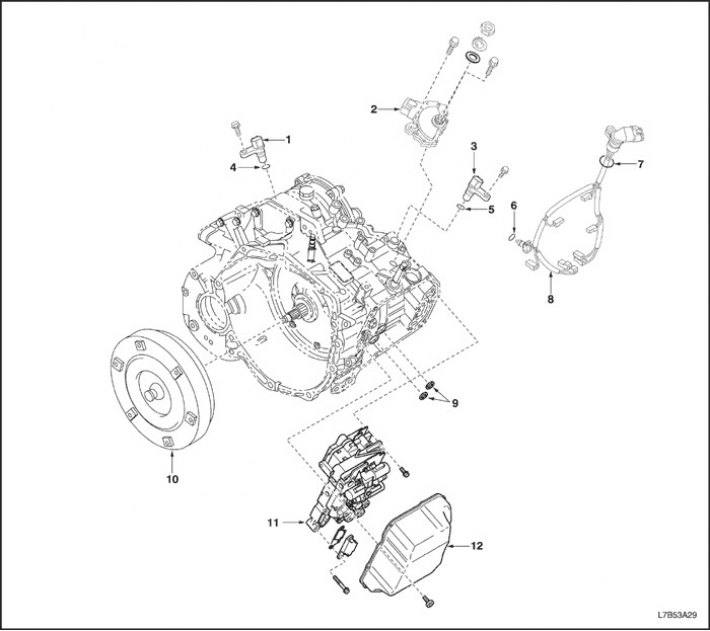

1. Датчик скорости вторичного вала
2. Датчик диапазонов АКПП
3. Датчик скорости первичного вала
4. Уплотнительное кольцо
5. Уплотнительное кольцо
6. Уплотнительное кольцо
7. Уплотнительное кольцо
8. Жгут КПП
9. Прокладка
10. Гидротрансформатор
11. Корпус клапана
12. Задняя крышка картера КПП

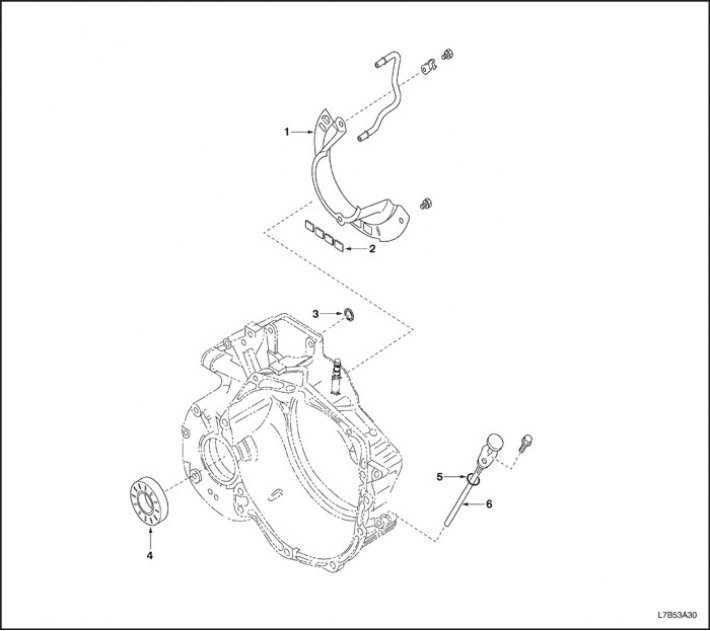

1. Фиксирующая пластина масляного бачка
2. Магнит
3. Уплотнительное кольцо
4. Сальник дифференциала
5. Уплотнительное кольцо
6. Датчик уровня масла

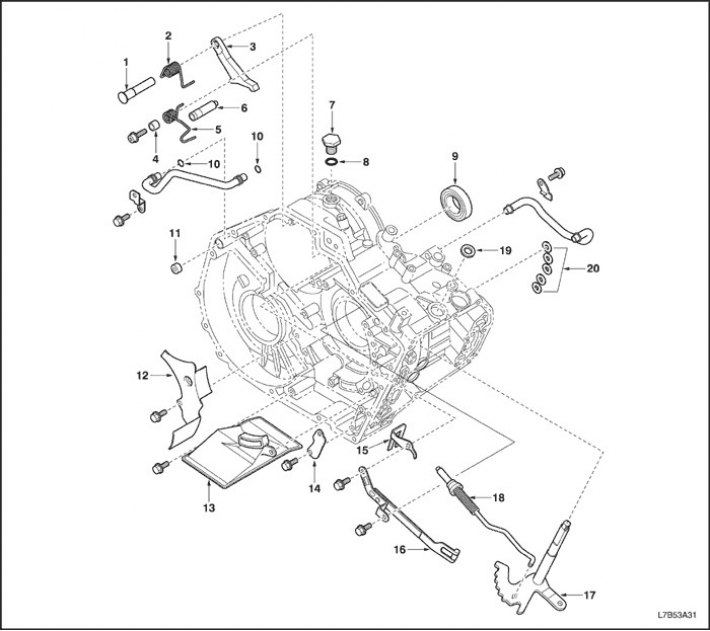

1. Вал собачки механизма парковочной блокировки
2. Торсионная пружина № 1
3. Собачка механизма парковочной блокировки
4. Втулка
5. Торсионная пружина № 2
6. Штифт механизма парковочной блокировки
7. Анкерный болт
8. Уплотнительное кольцо
9. Сальник дифференциала
10. Уплотнительное кольцо
11. Прокладка
12. Фиксирующая пластина масляного бачка
13. Масляный фильтр
14. Пластина корпуса КПП
15. Кронштейн
16. Пружины ручной блокировки
17. Рычаг клапана выбора диапазона
18. Штанга механизма парковочной блокировки
19. Сальник клапана выбора диапазона
20. Прокладка

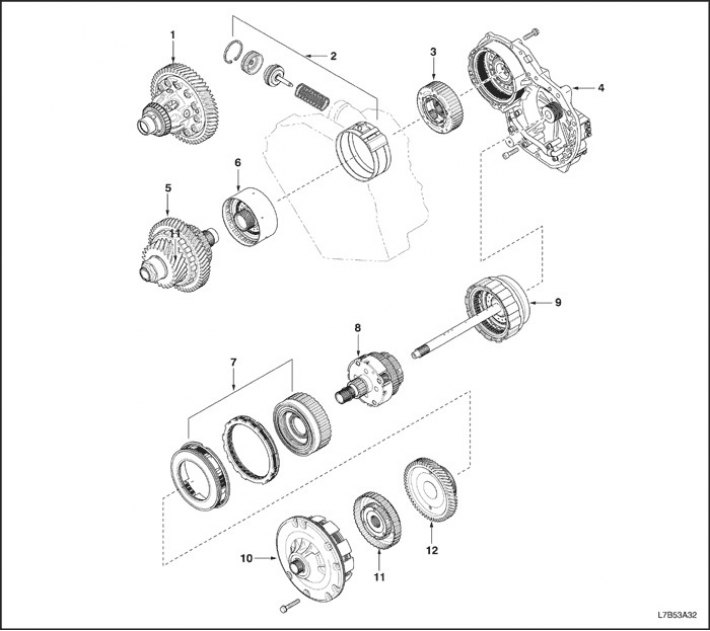

1. Дифференциальная передача в сборе
2. Тормоз понижающей передачи (B4)
3. Задний планетарный механизм понижающей передачи в сборе
4. Задний картер и тормоз B5 (B5)
5. Передний планетарный механизм понижающей передачи и ведомая шестерня привода промежуточного вала в сборе
6. Муфта понижающей передачи (C3)
7. Тормоз 1-й передачи и заднего хода (B3) и обгонная муфта № 2 (F2)
8. Планетарный механизм
9. Муфта переднего хода (C1) и муфта прямой передачи (C2)
10. Масляный насос и инерционный тормоз 2-й передачи (B1), тормоз 2-й передачи (B2)
11. Ступица B1 и B2 и обгонная муфта № 1 (F1)
12. Ведущая шестерня промежуточного вала
