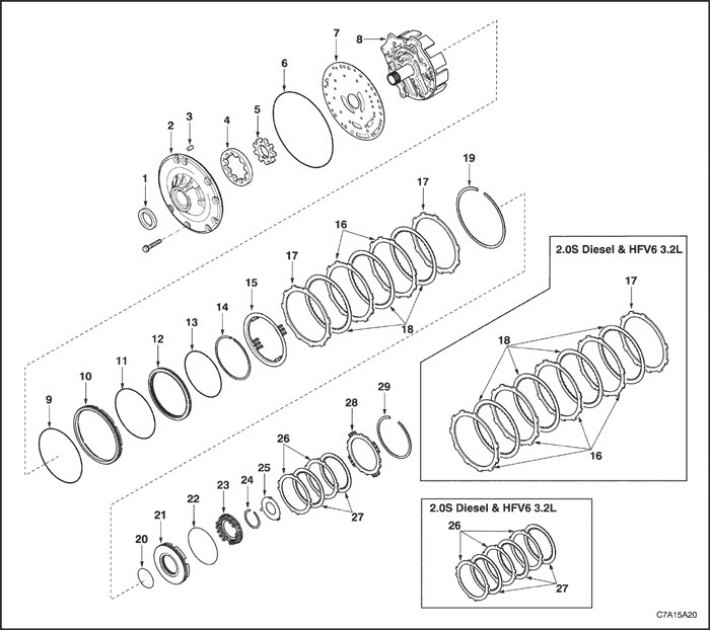

Масляный насос и инерционной тормоз 2-й передачи (B1), тормоз 2-й передачи (B2)

            0


1. Сальник
2. Корпус масляного насоса
3. Штифт
4. Внешняя (ведомая) шестерня масляного насоса
5. Внутренняя (ведущая) шестерня масляного насоса
6. Уплотнительное кольцо
7. Пластина масляного насоса
8. Крышка масляного насоса
9. Уплотнительное кольцо
10. Поршень тормоза 2-й передачи (B2)
11. Уплотнительное кольцо
12. Втулка тормоза 2-й передачи (B2)
13. Уплотнительное кольцо
14. Упорное кольцо
15. Возвратная пружина тормоза 2-й передачи (B2)
16. Пластина тормоза 2-й передачи (B2)
17. Фланец тормоза 2-й передачи (B2)
18. Диск тормоза 2-й передачи (B2)
19. Упорное кольцо
20. Уплотнительное кольцо
21. Поршень инерционного тормоза 2-й передачи (B1)
22. Уплотнительное кольцо
23. Возвратная пружина инерционного тормоза 2-й передачи (B1)
24. Упорное кольцо
25. Упорное кольцо
26. Пластина инерционного тормоза 2-й передачи (B1)
27. Диск инерционного тормоза 2-й передачи (B1)
28. Фланец инерционного тормоза 2-й передачи (B1)
29. Упорное кольцо
