Нажимной диск и диск сцепления (FAM II 2.4D)

            0

Порядок снятия



1. Отсоединить провод от отрицательного вывода аккумуляторной батареи.

2. Снять КПП с автомобиля. См. Раздел 5B, "Пятиступенчатая механическая коробка переключения передач".

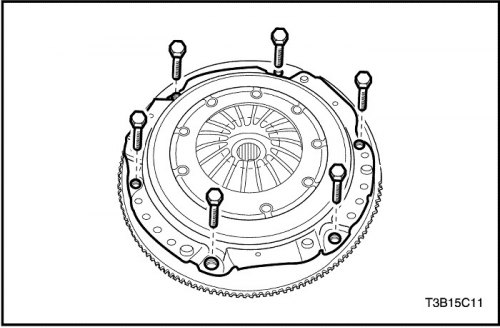

3. Выкрутить болты крепления нажимного диска к маховику и снять нажимной диск сцепления.

Важно: При выкручивании последнего болта необходимо придерживать диск.

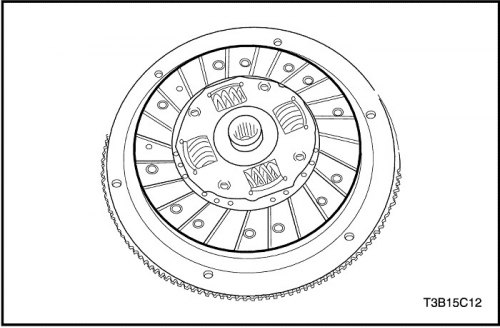

4. Снять ведомый диск сцепления с маховика.

Порядок осмотра - ведомый диск сцепления



1. Осмотр
  • Визуально проверить рабочие поверхности сцепления на износ или замасливание.
  • Проверить пружину на отсутствие повреждений или ослабление.
  • Проверить ведомый диск сцепления на деформацию или коробление. В случае обнаружения дефектов следует установить новый диск сцепления.



2. Проверка ведомого диска сцепления

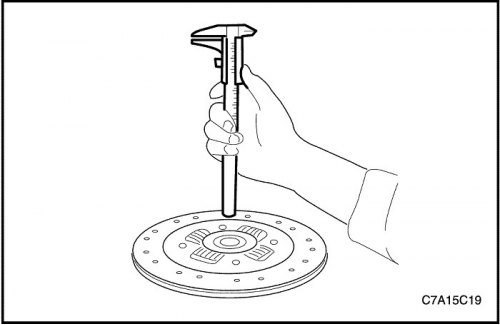

  • Измерить глубину утапливания головки заклепки относительно поверхности диска.
  • Если измеренное расстояние меньше допустимого предела, следует заменить ведомый диск.
  • Глубина утапливания головки заклепки (минимально допустимая): 1,1 мм (0,043 дюйма)



Порядок осмотра - нажимной диск сцепления



1. Проверить лепестки нажимной пружины на износ.

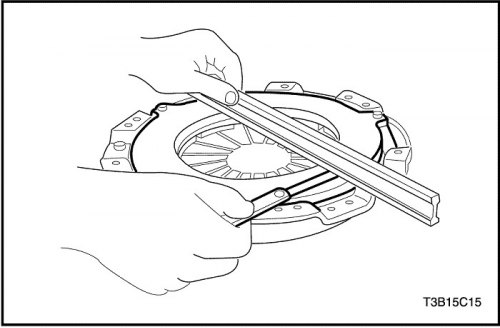

2. Проверить поверхность нажимного диска на износ или растрескивание.

3. Проверить поверхность диска на замасливание. В случае обнаружения дефектов следует установить новый нажимной диск сцепления.



Порядок установки



1. Смазать шлицы в ступице ведомого диска сцепления универсальной смазкой.

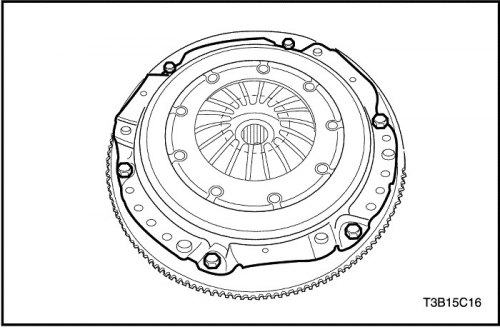

2. Установить сцепление и отцентрировать нажимной и ведомый диски относительно маховика с помощью подходящего инструмента.


3. Вкрутить болты крепления нажимного диска к маховику.

Затянуть

Затянуть болты моментом 15 Н·м (11 фунт-футов).

4. Установить коробку передач в автомобиль. См. Раздел 5B, "Пятиступенчатая механическая коробка переключения передач".

5. Присоедините провод к отрицательному выводу аккумуляторной батареи.
