Кожух внешнего шарнира

Необходимое оборудование

J-8059 Плоскогубцы для упорного кольца

J-35566 Плоскогубцы для зажима хомута на кожухе

Процедура снятия

1. Убрать полуось из автомобиля. См. «Ведущий мост в сборе» в данном разделе.

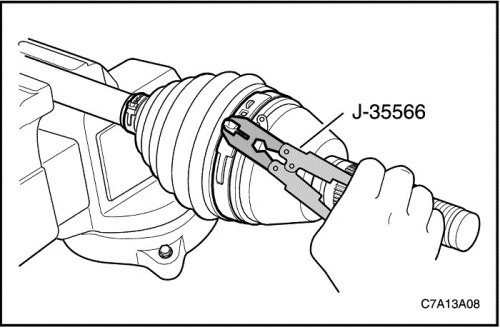

2. Снять большой хомут крепления защитного кожуха. Удалить хомут.



3. Снять малый хомут крепления защитного кожуха. Удалить хомут.



4. Удалить смазку с шарнира.

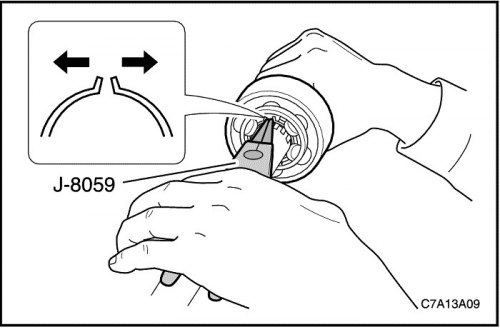

5. Раскрыть уплотнительное кольцо с помощью плоскогубцев J-8059 и удалить внешний шарнир с полуоси.

Внимание! Блок внешнего шарнира не разбирать. Детали подогнаны друг под друга и не предназначены для разделения. Неправильная повторная сборка может отрицательно сказаться как на мощности, так и на безопасности работы автомобиля.


6. Снять кожух с шарнира в сборе.

Процедура сборки

1. Надеть защитный кожух на полуось привода колеса.

2. Раскрыть уплотнительное кольцо с помощью плоскогубцев J-8059 и установить внешний шарнир на полуось.

3. В защитный кожух залить 170 - 190 г (6,0 - 6,7 унций) рекомендуемого смазочного материала. Защитный кожух со 170 - 190 г (6,0 - 6,7 унций) рекомендуемого смазочного материала установить обратно на полуось.



4. Надеть новые хомуты (большой и малый) для крепления защитного кожуха.

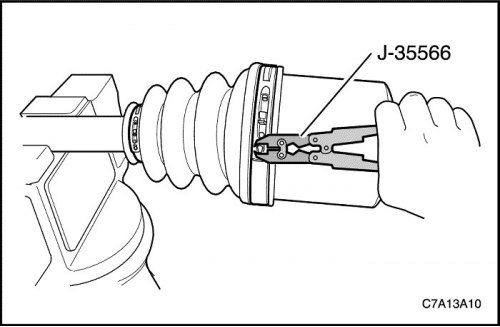

5. Обжать новые хомуты (большой и малый) крепления защитного кожуха с помощью плоскогубцев J-35566.

6. Вставить полуось в автомобиль. См. «Ведущий мост в сборе» в данном разделе.
