Каптива 1 (2006-2018)
Главная > Каптива > 2006-2018 > Трансмиссия > МКПП - устройство >

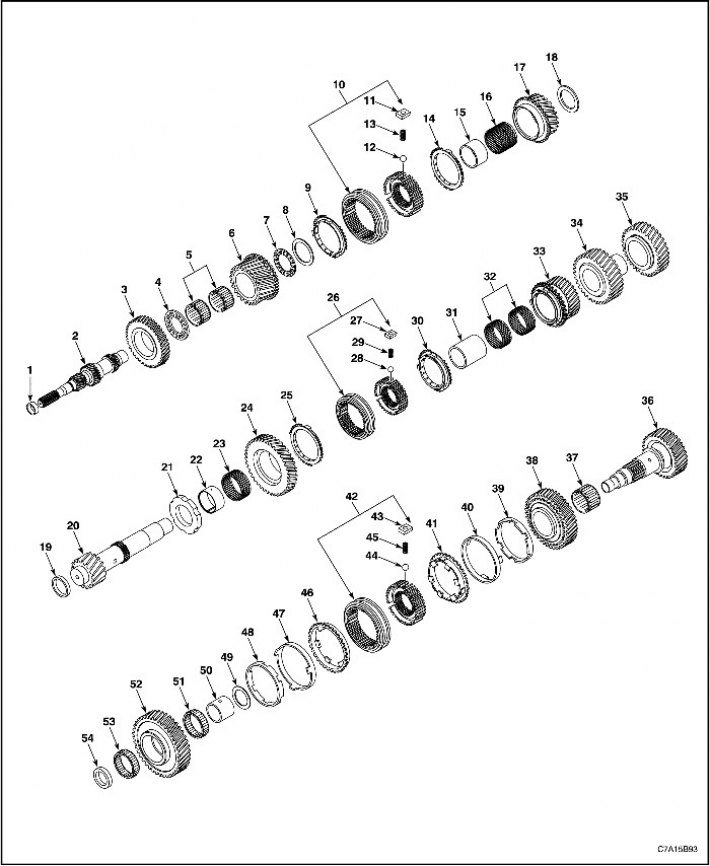

Компоненты вала коробки передач

            0


1. Подшипник скольжения
2. Первичный вал
3. 5-я передача
4. Упорный подшипник
5. Игольчатый подшипник
6. Ведомая шестерня 3-й передачи
7. Упорный подшипник
8. Упорное кольцо
9. Блокировочное кольцо шестерни 3-й передачи
10. Синхронизатор 3-й/4-й передачи в сборе
11. Сухарь синхронизатора
12. Шарик
13. Пружина
14. Блокировочное кольцо 4-й передачи
15. Кольцо подшипника
16. Игольчатый подшипник
17. Ведомая шестерня 4-й передачи
18. Упорное кольцо
19. Блокирующее кольцо подшипника
20. Вторичный вал
21. Упорное кольцо
22. Кольцо подшипника
23. Игольчатый подшипник
24. Задний ход
25. Блокировочное кольцо шестерни передачи заднего хода
26. Синхронизатор 5-й передачи/заднего хода в сборе
27. Сухарь синхронизатора
28. Шарик
29. Пружина
30. Блокировочное кольцо 5-й передачи
31. Кольцо подшипника
32. Игольчатый подшипник
33. Ведомая шестерня 5-й передачи
34. 3-я передача
35. 4-я передача
36. Промежуточный вал
37. Игольчатый подшипник
38. Ведомая шестерня 2-й передачи
39. Внутренний конус шестерни 2-й передачи
40. Блокировочное кольцо шестерни 2-й передачи
41. Внешний конус шестерни 2-й передачи
42. Синхронизатор 1-й/2-й передачи в сборе
43. Сухарь синхронизатора
44. Шарик
45. Пружина
46. Внешний конус шестерни 1-й передачи
47. Блокировочное кольцо шестерни 1-й передачи
48. Внутренний конус шестерни 1-й передачи
49. Упорное кольцо
50. Кольцо подшипника
51. Роликовый подшипник
52. Ведомая шестерня 1-й передачи
53. Роликовый подшипник
54. Упорное кольцо
