Карданный вал - снятие и установка

            0

Процедура снятия



1. Перевести КПП на нейтраль.

2. Поднятие и подпорка автомобиля.

3. Поставить индексную метку, указывающую положение карданного вала относительно фланца блока заднего привода.

4. Установить подставку под карданным валом в том месте, где находится блок заднего привода.

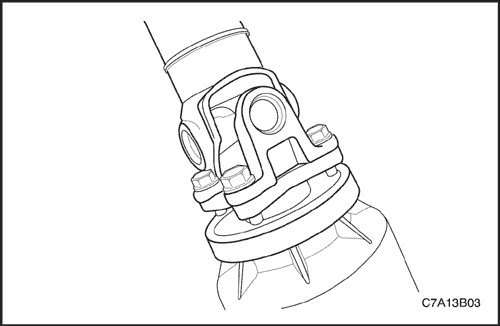

5. Снять болты крепления фланца вилки карданного вала к фланцу блока заднего привода.



6. Поставить индексную метку, указывающую положение карданного вала относительно фланца блока отбора мощности(PTU).

7. Установить подставку под карданным валом в том месте, где находится PTU.

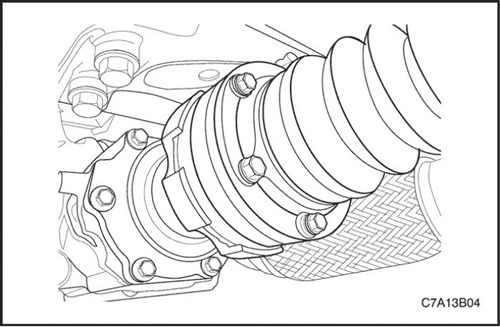

8. Снять болты крепления карданного вала к фланцу блока отбора мощности PTU.

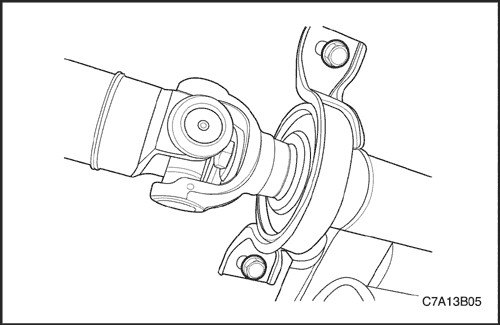

9. Установить подставку под карданным валом в том месте, где находится опорный подшипник.


10. Снять болты крепления опорного подшипника карданного вала к нижней части кузова автомобиля.

11. Поддерживая карданный вал, передвинуть его назад, чтобы отсоединить шарнир равных угловых скоростей от фланца PTU.

12. Снять карданный вал с автомобиля.



Процедура сборки



1. Поддерживая карданный вал спереди, посередине и сзади, установить его на автомобиль.

2. Тщательно очистить монтажные болты крепления центрального подшипника к автомобилю и нанести клей для резьбовых соединений, каталожный номер Saturn: 21005994 (каталожный номер для Канады: 10953488), на резьбу болтов.

3. Установить, но не затягивать, монтажные болты опорного подшипника.



4. Потянуть переднюю секцию карданного вала назад и установить карданный вал на фланец PTU.


5. Совместить индексные метки на шарнире равных угловых скоростей карданного вала и фланце PTU.

6. Тщательно очистить монтажные болты фланца карданного вала и нанести клей для резьбовых соединений, каталожный номер Saturn: 21005994 (каталожный номер для Канады: 10953488), на резьбу болтов.

7. Установить монтажные болты переднего карданного вала.

Затянуть

Затянуть болты с моментом 25 Н·м (19 фунт-футов).



8. Совместить индексные метки на фланце вилки карданного вала и фланце блока заднего привода и установить карданный вал.

9. Тщательно очистить монтажные болты вилки и нанести клей для резьбовых соединений, каталожный номер Saturn: 21005994 (каталожный номер для Канады: 10953488), на резьбу болтов.

10. Установить болты на вилку карданного вала и фланец блока заднего привода.

Затянуть

Затянуть болты с моментом 50 Н·м (37 фунт-футов).

11. Затянуть монтажные болты опорного подшипника.

Затянуть

Затянуть болты с моментом 25 Н·м (19 фунт-футов).

12. Убрать опорные подставки от карданного вала.

13. Опустите автомобиль.
