Каптива 1 (2006-2018)
Главная > Каптива > 2006-2018 > Трансмиссия > Раздаточная коробка >

Расположение компонентов раздаточной коробки

            0

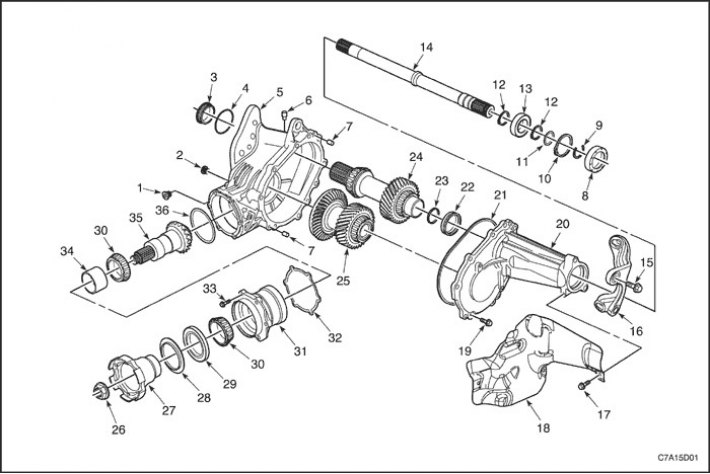

Раздаточная коробка в разобранном виде




1. Пробка сливного отверстия раздаточной коробки
2. Пробка заливного отверстия раздаточной коробки
3. Уплотнение первичного вала раздаточной коробки - слева
4. Кольцевое уплотнение раздаточной коробки
5. Раздаточная коробка - слева
6. Вид раздаточной коробки в сборе
7. Установочный штифт половинок раздаточной коробки
8. Щиток вала привода передних колес
9. Фиксатор полуоси
10. Фиксатор привода передних колес
11. Уплотнительное кольцо
12. Фиксатор подшипника промежуточного вала привода передних колес
13. Узел подшипника промежуточного вала привода передних колес
14. Промежуточный вал привода передних колес
15. Болт крепления кронштейна подвески раздаточной коробки
16. Кронштейн подвески раздаточной коробки
17. Болт крепления теплозащитного экрана раздаточной коробки
18. Теплозащитный экран раздаточной коробки
19. Болты крепления половинки раздаточной коробки
20. Раздаточная коробка - справа
21. Уплотнение раздаточной коробки
22. Уплотнение первичного вала раздаточной коробки - справа
23. Узел уплотнения промежуточного вала переднего ведущего моста
24. Первичный вал раздаточной коробки
25. Вал заднего выходного привода раздаточной коробки
26. Гайка шестерни заднего выходного привода раздаточной коробки
27. Фланец заднего вторичного вала раздаточной коробки
28. Маслоотражатель заднего вторичного вала раздаточной коробки
29. Уплотнение заднего вторичного вала раздаточной коробки
30. Узел подшипника заднего вторичного вала раздаточной коробки
31. Картер вала заднего выходного привода раздаточной коробки
32. Регулировочная прокладка заднего вторичного вала раздаточной коробки
33. Болт картера вала заднего выходного привода раздаточной коробки
34. Сепаратор подшипника заднего вторичного вала раздаточной коробки.
35. Задний вторичный вал раздаточной коробки
36. Уплотнительное кольцо картера вала заднего выходного привода раздаточной коробки
