Снятие и установка облицовки тоннеля пола

Облицовка тоннеля пола состоит из четырех частей: собственно облицовки, двух панелей (левой и правой) и декоративной накладки.

Вам потребуются: ключ «на 7», отверт­ка с крестообразным лезвием.

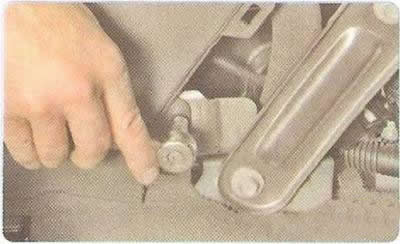

1. Выверните два болта в задней части об­лицовки слева и справа.

Примечание: На фото показан левый винт крепления зад­ней части облицовки тоннеля пола, правый винт расположен симметрично относитель­но продольной оси автомобиля и на фотогра­фии не виден.



2. Выверните два винта крепления облицов­ки тоннеля пола в основании подстаканника.



3. Преодолевая сопротивление фиксаторов.



4. ...извлеките рамку чехла рычага управле­ния коробкой передач из гнезда декоратив­ной накладки тоннеля пола.



5. Выверните чехол наизнанку и поднимите его по рычагу



6. Преодолевая сопротивление пластмас­совых фиксаторов...



7. ...снимите декоративную накладку тонне­ля пола.

8. Преодолевая сопротивление фиксаторов.



9. ...снимите боковую панель облицовки тон­неля пола.



Так расположены фиксаторы крепления бо­ковой панели.

10. Аналогично снимите левую боковую па­нель облицовки тоннеля пола.



11. Выверните два болта крепления пе­пельницы к облицовке тоннеля пола...



12. ...и снимите пепельницу.



13. Выверните два болта верхнего крепле­ния передней части облицовки к панели при­боров...



14. ...и два болта нижнего крепления слева и справа.

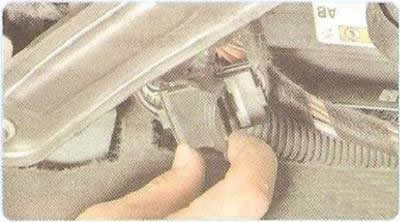

15. Откиньте фиксатор...

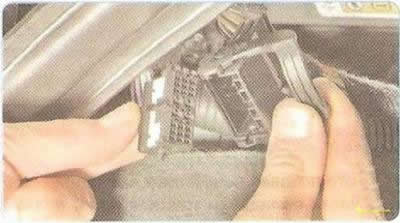

16. ...и разъедините колодку жгута проводов тоннеля пола.

17. Поднимите вверх рычаг стояночного тормоза...

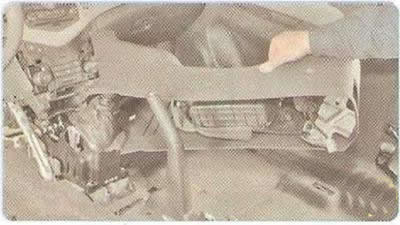

18. ...и снимите облицовку.

19. Установите облицовку тоннеля пола в порядке, обратном снятию.
