Для снятия монтажного блока предохранителей, расположенного в салоне, выполните следующее.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

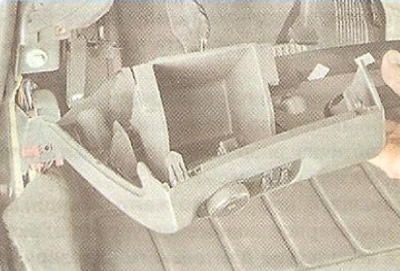

2, Снимите нижнюю накладку панели приборов (см. «Снятие и установка рулевой колонки»).

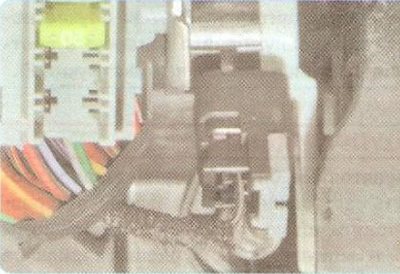

3. Отсоедините колодку жгута проводов от монтажного блока предохранителей.

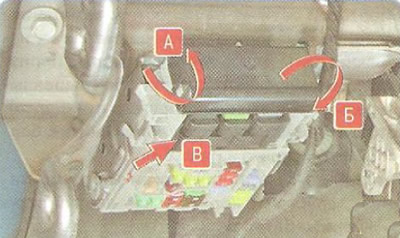

4. Поднимите в положение А скобу фиксатора монтажного блока, расположенного на каркасе панели приборов. Отведите верхнюю часть монтажного блока в положение Б. Приподнимите монтажный блок в положение В (вверх и на себя) и извлеките монтажный блок.
Примечание: Для наглядности показано на автомобиле со снятой панелью приборов.
5. Установите монтажный блок в порядке, обратном снятию.
Для снятия монтажного блока реле и предохранителей, расположенного в моторном отсеке, выполните следующее.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

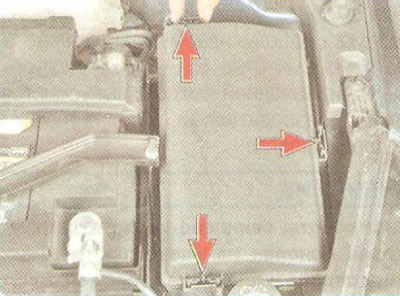

2. Отожмите три фиксатора крышки монтажного блока...

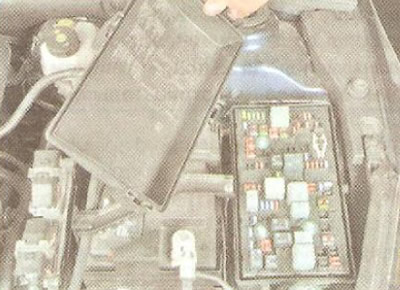

3. ...и снимите крышку.

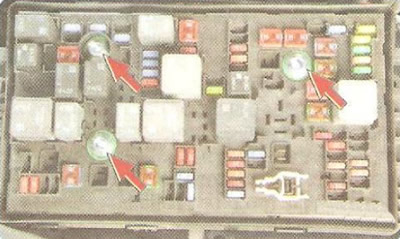

4. Выверните три болта крепления монтажного блока.
5. Отверните гайку крепления жгута проводов к монтажному блоку.
6. Извлеките монтажный блок в сборе с предохранителями и реле.
7. Установите детали в порядке, обратном снятию.
