Ремонт дифференциала коробки передач

Одной из причин повышенного шума в ко­робке передач может быть износ или поломка деталей дифференциала.

Вам потребуются: ключ «на 15», уни­версальный съемник, оправка для за­прессовки подшипников, отвертки с пло­ским лезвием, бородок, молоток.

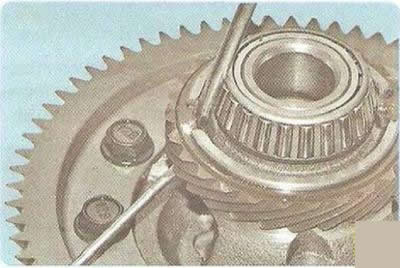

1. При сильном износе зубьев шестерни привода спидометра замените шестерню. Для этого разведите отверткой концы стопор­ного кольца и одновременно второй отверт­кой сдвиньте по цапфе коробки дифференци­ала шестерню вместе с кольцом.

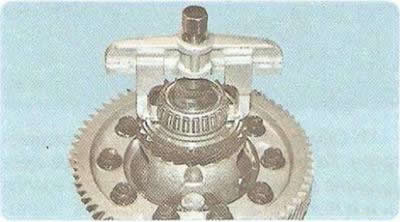

2. Для замены изношенного или повреж­денного подшипника спрессуйте его с цапфы коробки дифференциала.

Предупреждение: Подшипник, спрессованный показанным способом, для повторной установки не при­годен, так как повреждается его сепаратор. Поэтому без необходимости не демонтируй­те подшипники дифференциала.


При замене подшипников дифференциала обязательно замените их наружные кольца, установленные в регулировочную гайку и крышку подшипника (см. «Разборка и сборка коробки передач, дефектовка ее деталей»).

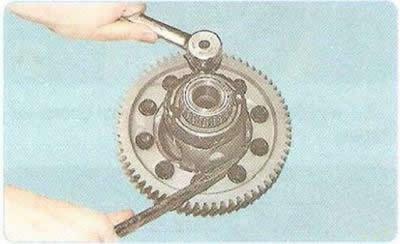

3. Выверните десять болтов крепления ве­домой шестерни главной передачи к коробке дифференциала.

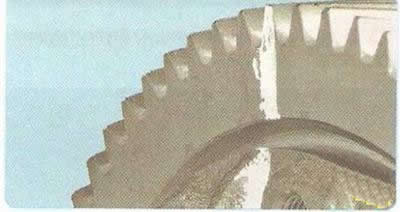

4. Пометьте взаимное расположение шес­терни и коробки...

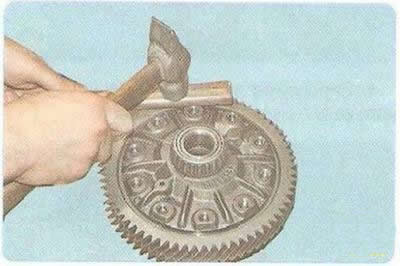

5. ...спрессуйте шестерню с коробки диф­ференциала легкими ударами молотка через деревянную проставку...

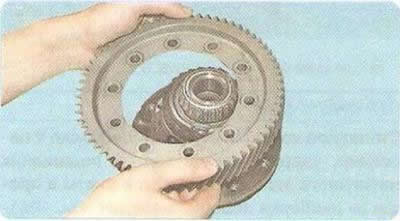

6. ...и снимите шестерню.



7. Выбейте бородком диаметром 3,2 мм фиксирующий штифт оси сателлитов...

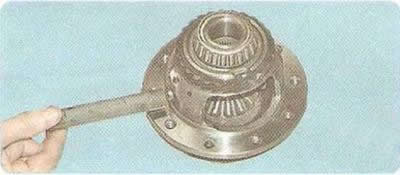

8. ...и извлеките из коробки дифференциа­ла ось сателлитов.

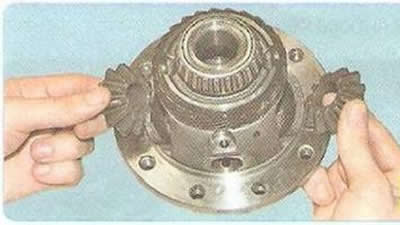

9. Проворачивая шестерни дифференциала, выньте из коробки дифференциала сателлиты...

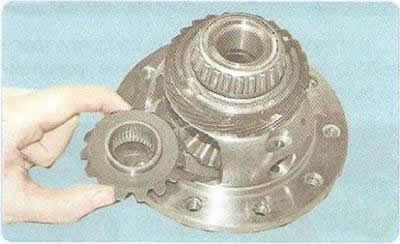

10. ...и полуосевые шестерни.

Примечание: Обратите внимание на то, что...

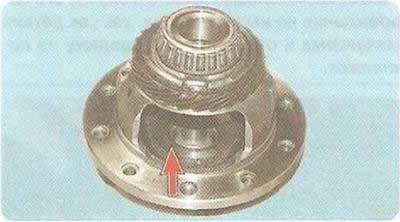

...на сателлитах...

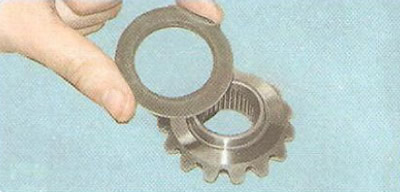

...и полуосевых шестернях установлены опорные шайбы. При обратной сборке не за­будьте установить их на прежние места.

11. Осмотрите рабочие поверхности и зу­бья сателлитов, шлицы и зубья полуосевых шестерен. При сильном износе рабочих по­верхностей, шлицев и зубьев, а также при выкрашивании зубьев замените шестерни дифференциала.


12. Осмотрите опорные шайбы шестерен. При видимом износе шайб замените их.



13. Осмотрите поверхности коробки диф­ференциала в местах работы опорных шайб шестерен. При сильном износе поверхностей замените коробку дифференциала.

14. Мелкие неровности на шейках оси са­теллитов удалите мелкозернистой наждачной бумагой. При наволакивании на шейки метал­ла сателлитов или при их одностороннем из­носе замените ось.

15. При наличии сколов, выкрашиваний и значительной выработки зубьев ведомой ше­стерни главной передачи замените шестерню.

Примечание: При замене ведомой шестерни главной пе­редачи необходимо одновременно заменить и ведущую шестерню (вторичный вал), по­скольку эти шестерни подбирают по шуму и устанавливают только в паре.

16. Соберите дифференциал в порядке, обратном разборке, с учетом следующего:

• фиксирующий штифт оси сателлитов за­прессуйте в отверстие коробки дифференци­ала с той стороны, в которую его выбивали;
• подшипники дифференциала напрессуй­те на цапфы коробки дифференциала, при­кладывая усилие к внутреннему кольцу;
• перед напрессовкой на цапфу коробки дифференциала шестерни привода спидоме­тра нагрейте шестерню в масляной ванне до температуры 80°С:
• напрессуйте ведомую шестерню главной передачи на коробку дифференциала, совме­стив нанесенные при разборке метки и на­грев шестерню в масляной ванне до темпера­туры 100°С;
• смажьте резьбовую часть болтов крепле­ния ведомой шестерни анаэробным фиксато­ром резьбы, затягивайте болты равномерно крест-накрест. Окончательно затяните болты моментом 70 Н·м (7,0 кгс·м).
