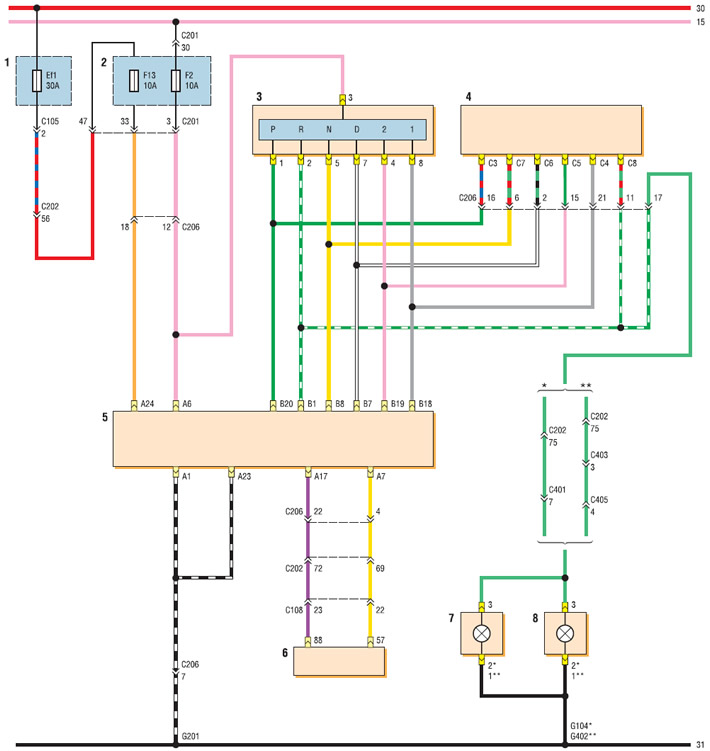

Схема электронной системы управления автоматической трансмиссией (с ЭБУ Sirius D4) (начало): 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — монтажный блок предохранителей в салоне; 3 — датчик положения селектора; 4 — комбинация приборов; 5 — блок управления АКП; 6 — ЭБУ; 7 — лампа света заднего хода в левом заднем фонаре; 8 — лампа света заднего хода в правом заднем фонаре
* седан
** хэтчбек

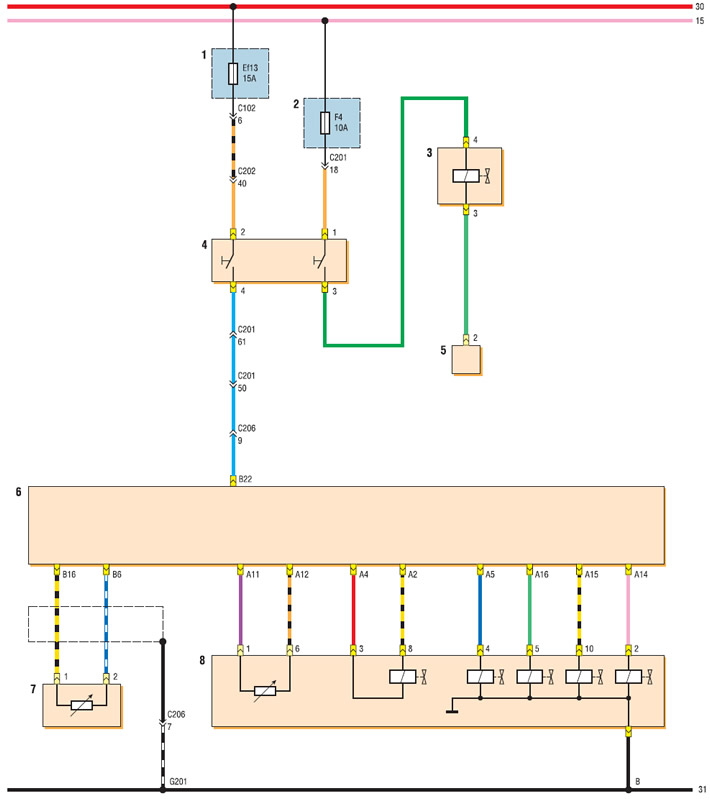

Схема электронной системы управления автоматической трансмиссией (с ЭБУ Sirius D4) (продолжение): 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — монтажный блок предохранителей в салоне; 3 — электромагнитный клапан механизма блокировки селектора; 4 — выключатель сигналов торможения; 5 — датчик положения «Р» селектора; 6 — блок управления АКП; 7 — датчик частоты вращения первичного вала; 8 — клапанный механизм АКП

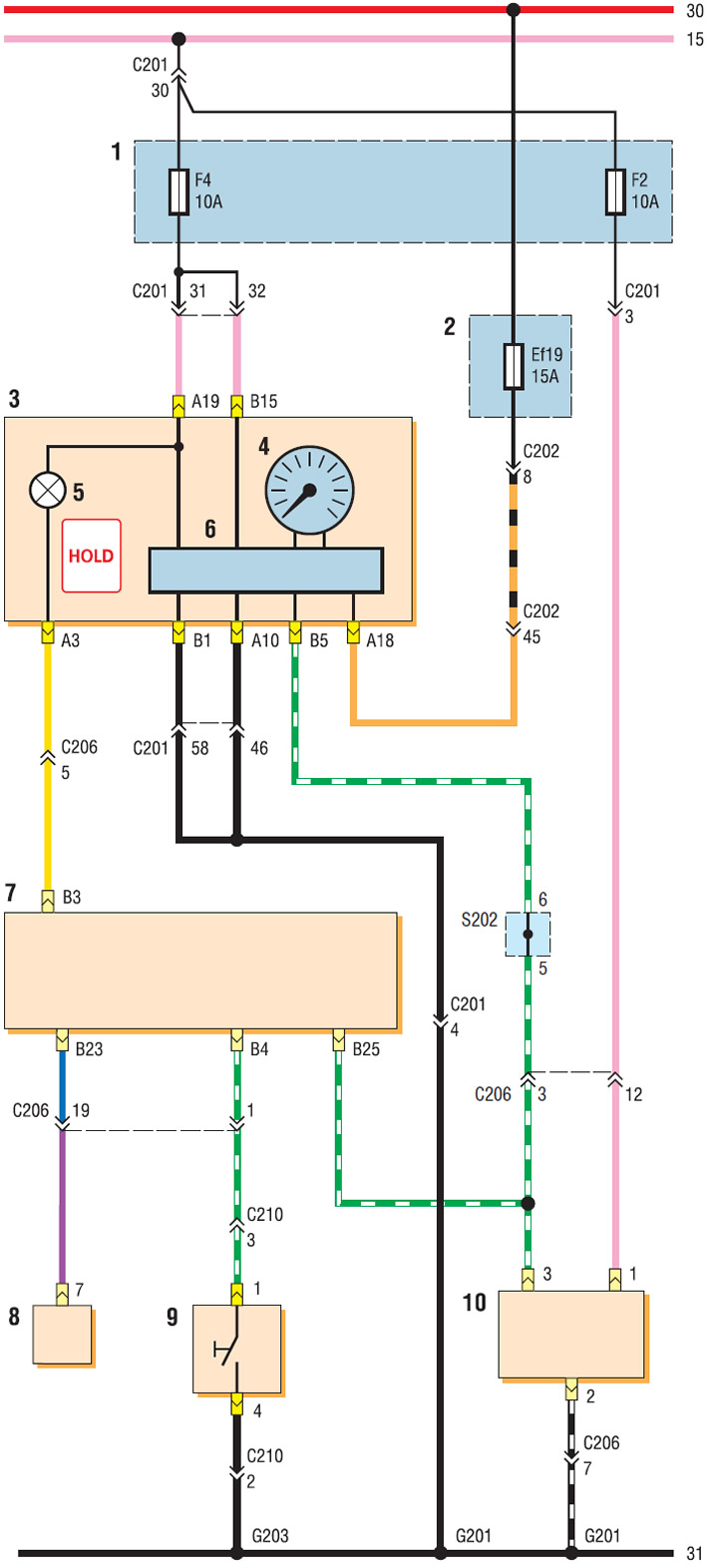

Схема электронной системы управления автоматической трансмиссией (с ЭБУ Sirius D4) (окончание): 1 — монтажный блок предохранителей в салоне; 2 — монтажный блок реле и предохранителей в моторном отсеке; 3 — комбинация приборов; 4 — спидометр; 5 — сигнализатор включения режима «HOLD»; 6 — блок управления комбинацией приборов; 7 — блок управления АКП; 8 — диагностический разъем; 9 — выключатель режима «HOLD»; 10 — датчик скорости автомобиля
