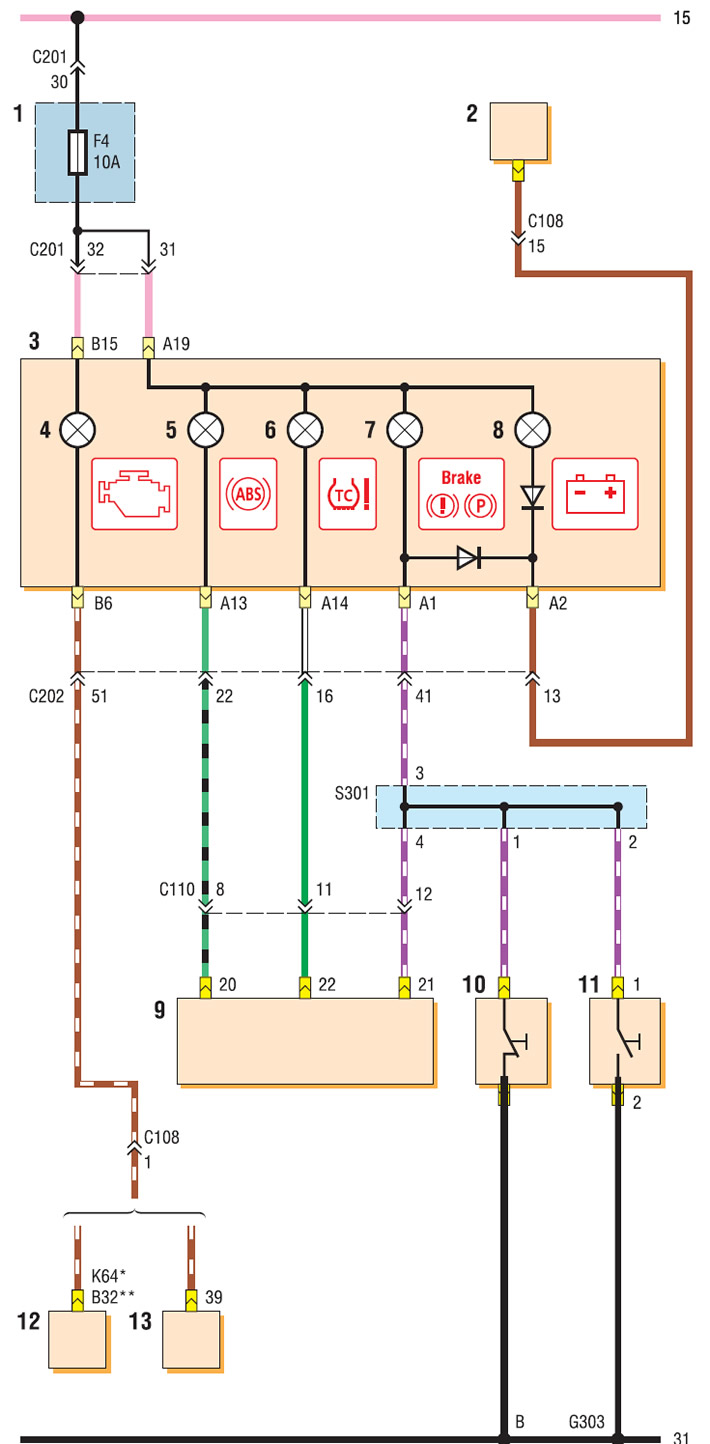

Схема соединений комбинации приборов (начало): 1 — монтажный блок предохранителей в салоне; 2 — генератор; 3 — комбинация приборов; 4 — сигнализатор неисправности системы управления двигателем; 5 — сигнализатор неисправности ABS; 6 — сигнализатор неисправности антипробуксовочной системы; 7 — сигнализатор включения стояночного тормоза и неисправности тормозной системы; 8 — сигнализатор отсутствия заряда аккумуляторной батареи; 9 — блок управления ABS; 10 — выключатель сигнализатора стояночного тормоза; 11 — датчик уровня тормозной жидкости; 12 — ЭБУ MR-140 или HV-240; 13 — ЭБУ Sirius D4
* ЭБУ MR-140
** ЭБУ HV-240

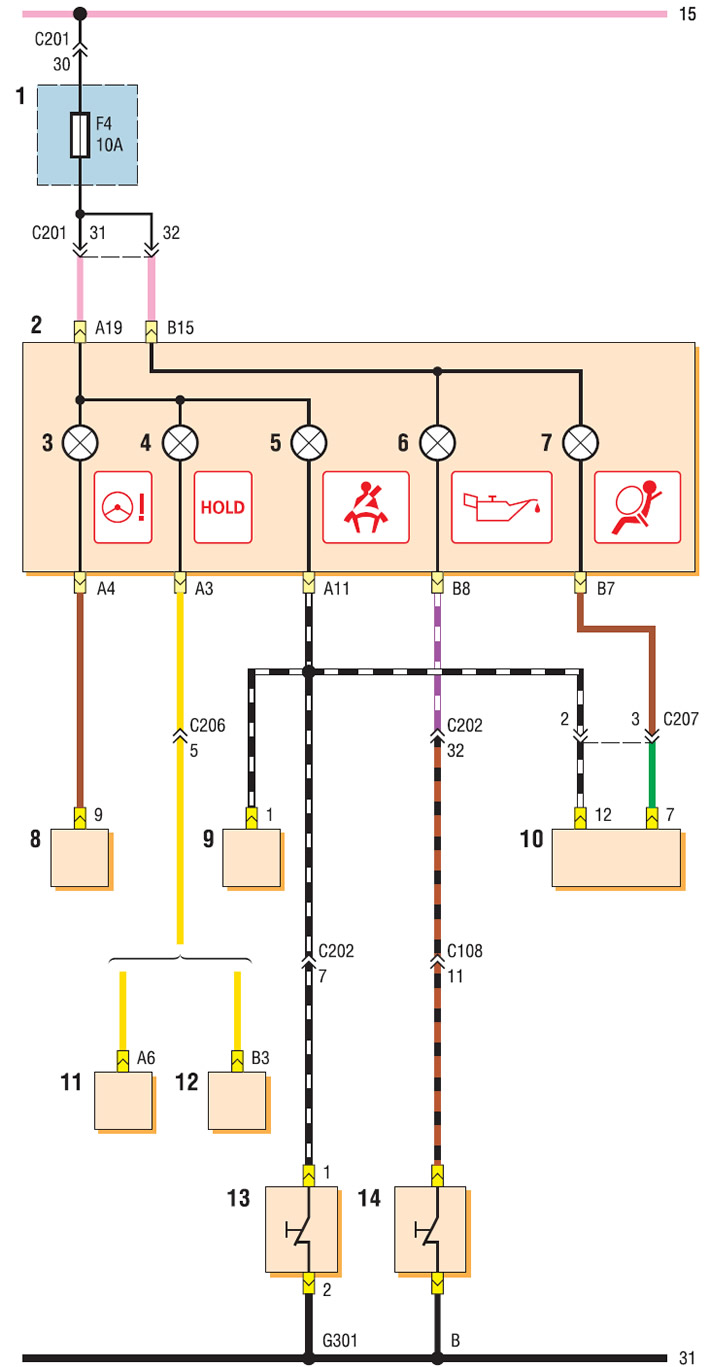

Схема соединений комбинации приборов (продолжение): 1 — монтажный блок предохранителей в салоне; 2 — комбинация приборов; 3 — сигнализатор неисправности гидроусилителя рулевого управления; 4 — сигнализатор включения режима «HOLD»; 5 — сигнализатор непристегнутого ремня безопасности водителя; 6 — сигнализатор недостаточного (аварийного) давления масла в двигателе; 7 — сигнализатор неисправности подушек безопасности; 8 — блок управления гидроусилителем рулевого управления; 9 — предупредительный сигнал; 10 — блок управления подушками безопасности; 11 — блок управления АКП (с ЭБУ MR-140 или HV-240); 12 — блок управления АКП (с ЭБУ Sirius D4);13 — выключатель сигнализатора непристегнутого ремня безопасности водителя; 14 — датчик давления масла

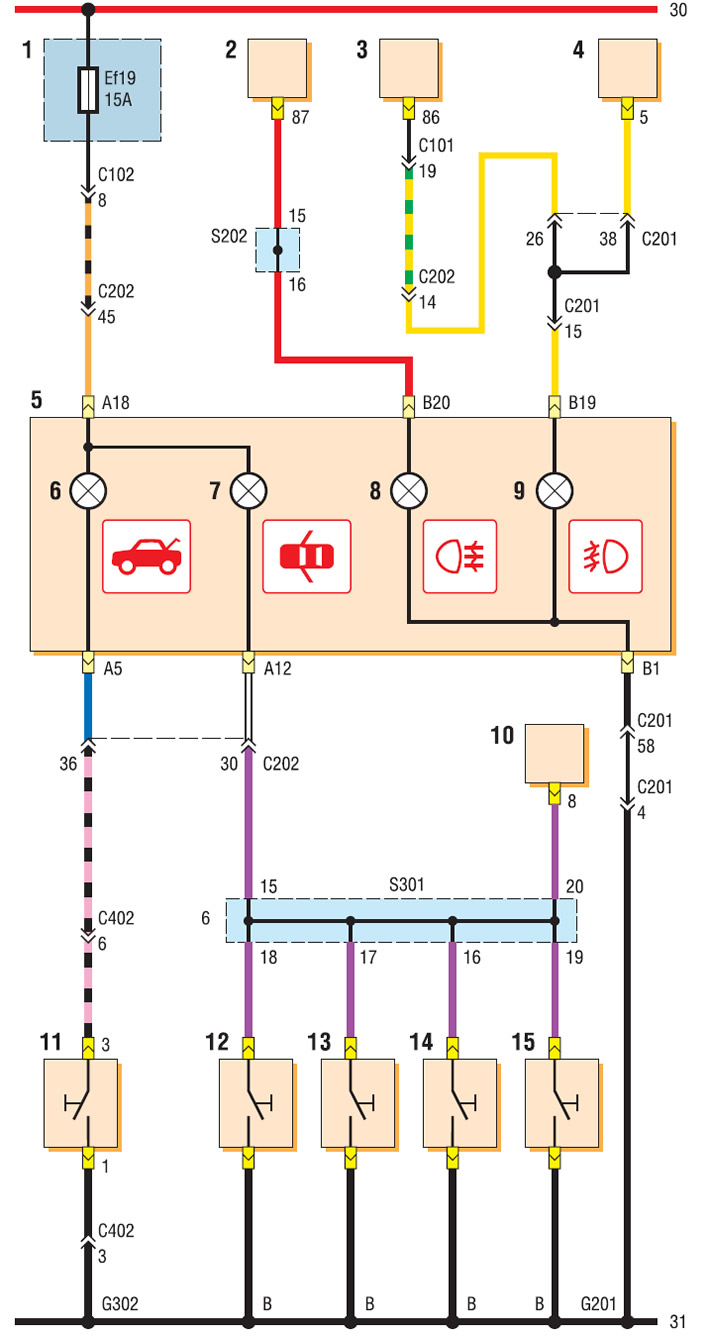

Схема соединений комбинации приборов (продолжение): 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — реле включения противотуманного света в задних фонарях; 3 — реле противотуманных фар; 4 — выключатель противотуманных фар; 5 — комбинация приборов; 6 — сигнализатор незакрытой крышки багажника; 7 — сигнализатор незакрытой двери; 8 — сигнализатор включения ламп противотуманного света в задних фонарях; 9 — сигнализатор включения противотуманных фар; 10 — блок управления автомобильной противоугонной системой; 11 — выключатель плафона освещения багажника; 12 — концевой выключатель плафона у задней правой двери; 13 — концевой выключатель плафона у задней левой двери; 14 — концевой выключатель плафона у правой передней двери; 15 — концевой выключатель плафона у левой передней двери

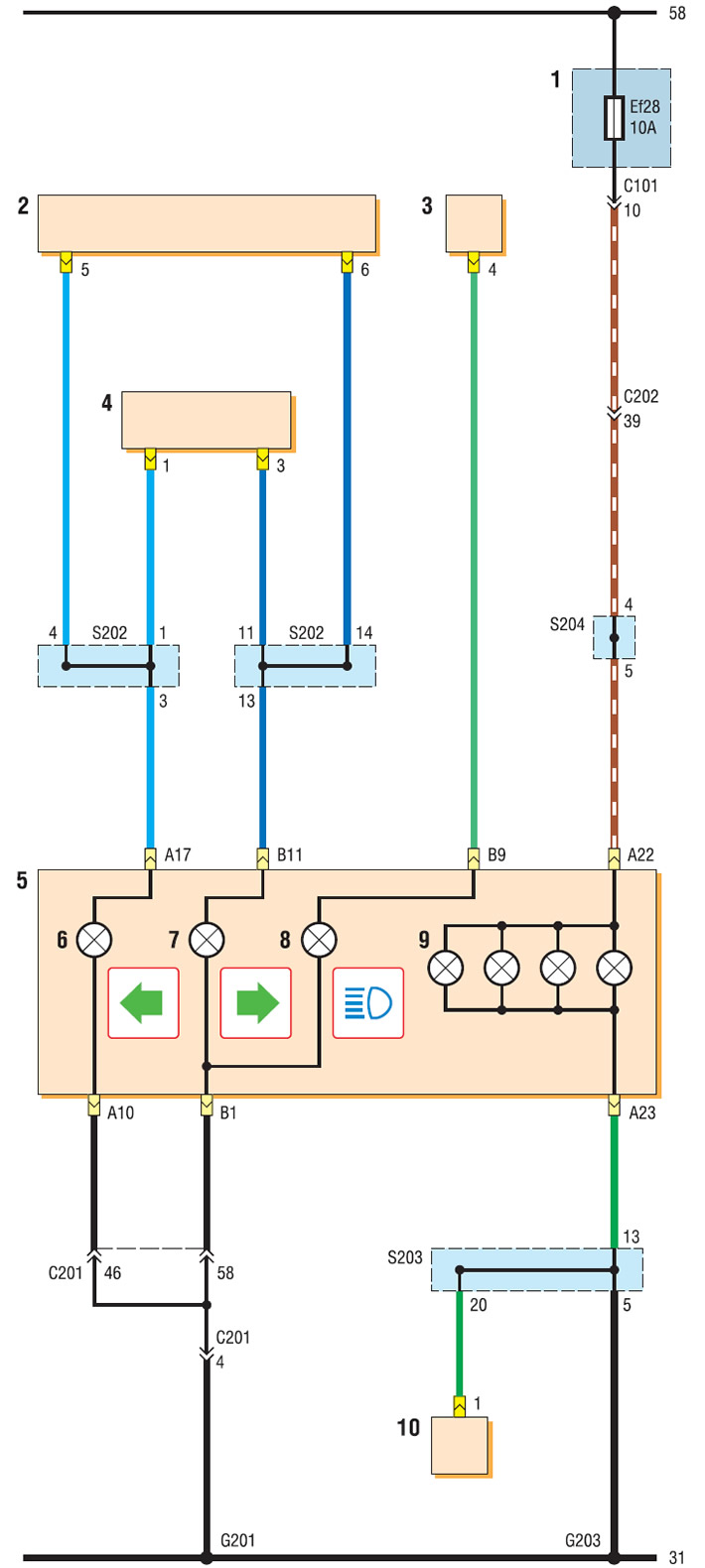

Схема соединений комбинации приборов (продолжение): 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — выключатель аварийной сигнализации; 3 — переключатель света фар в левом подрулевом переключателе; 4 — выключатель указателей поворотов в левом подрулевом переключателе; 5 — комбинация приборов; 6 — сигнализатор указателей левого поворота; 7 — сигнализатор указателей правого поворота; 8 — сигнализатор включения дальнего света фар; 9 — лампы подсветки приборов; 10 — регулятор яркости подсветки приборов

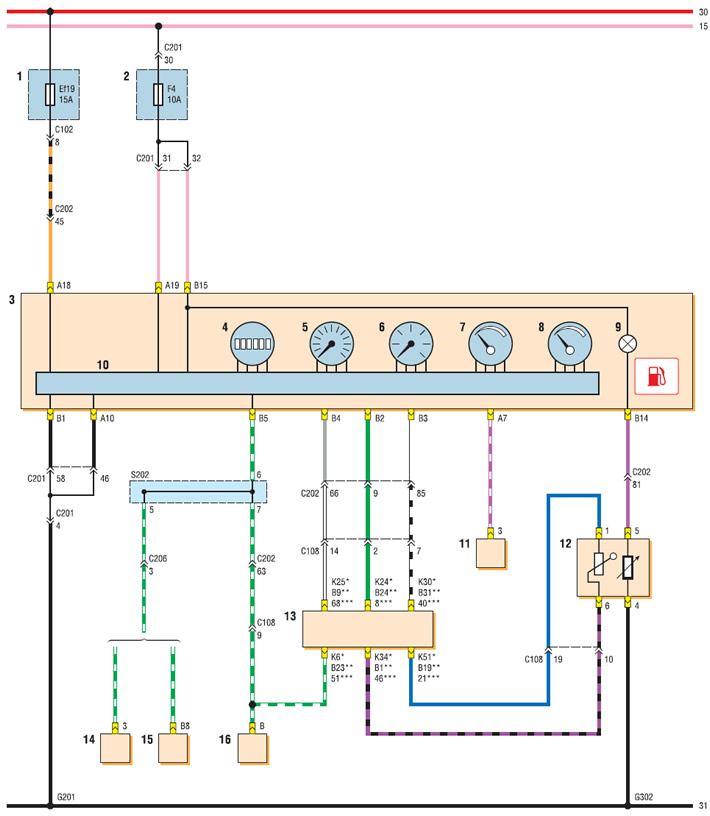

Схема соединений комбинации приборов (окончание): 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — монтажный блок предохранителей в салоне; 3 — комбинация приборов; 4 — дисплей одометра; 5 — спидометр; 6 — тахометр; 7 — указатель температуры охлаждающей жидкости; 8 — указатель уровня топлива; 9 — сигнализатор резерва топлива; 10 — блок управления комбинацией приборов; 11 — предупредительный сигнал; 12 — топливный модуль; 13 — ЭБУ; 14 — датчик скорости автомобиля (с ЭБУ Sirius D4); 15 — блок управления АКП (с ЭБУ MR-140 или HV-240); 16 — датчик скорости автомобиля (механическая КП)
* ЭБУ MR-140
** ЭБУ HV-240
*** ЭБУ Sirius D4
