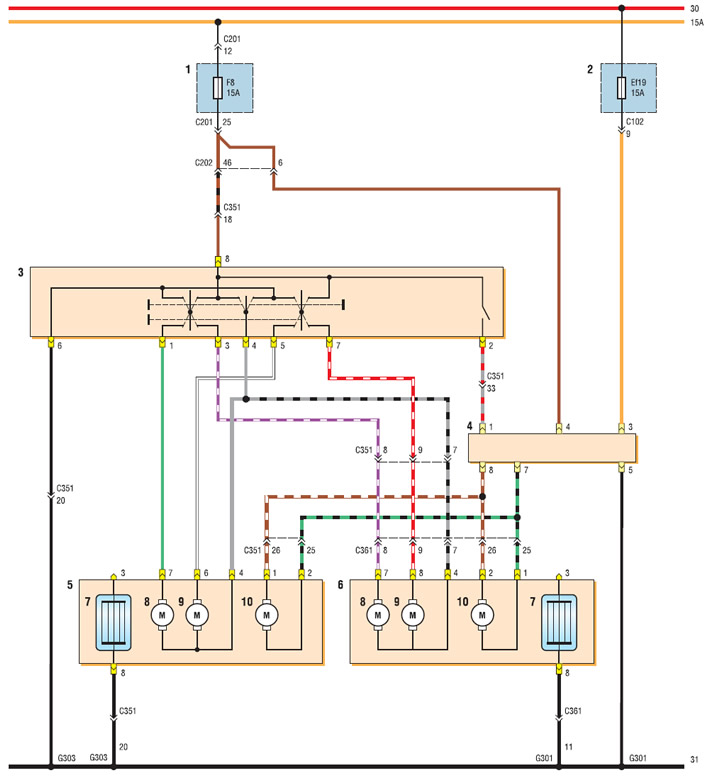

Схема соединений наружных зеркал заднего вида с электроприводом: 1 — монтажный блок предохранителей в салоне; 2 — монтажный блок реле и предохранителей в моторном отсеке; 3 — переключатель наружных зеркал; 4 — блок управления складыванием зеркал; 5 — левое наружное зеркало; 6 — правое наружное зеркало; 7 — элемент обогрева зеркала; 8 — электродвигатель поворота зеркала в вертикальной плоскости; 9 — электродвигатель поворота зеркала в горизонтальной плоскости; 10 — электродвигатель складывания зеркала
