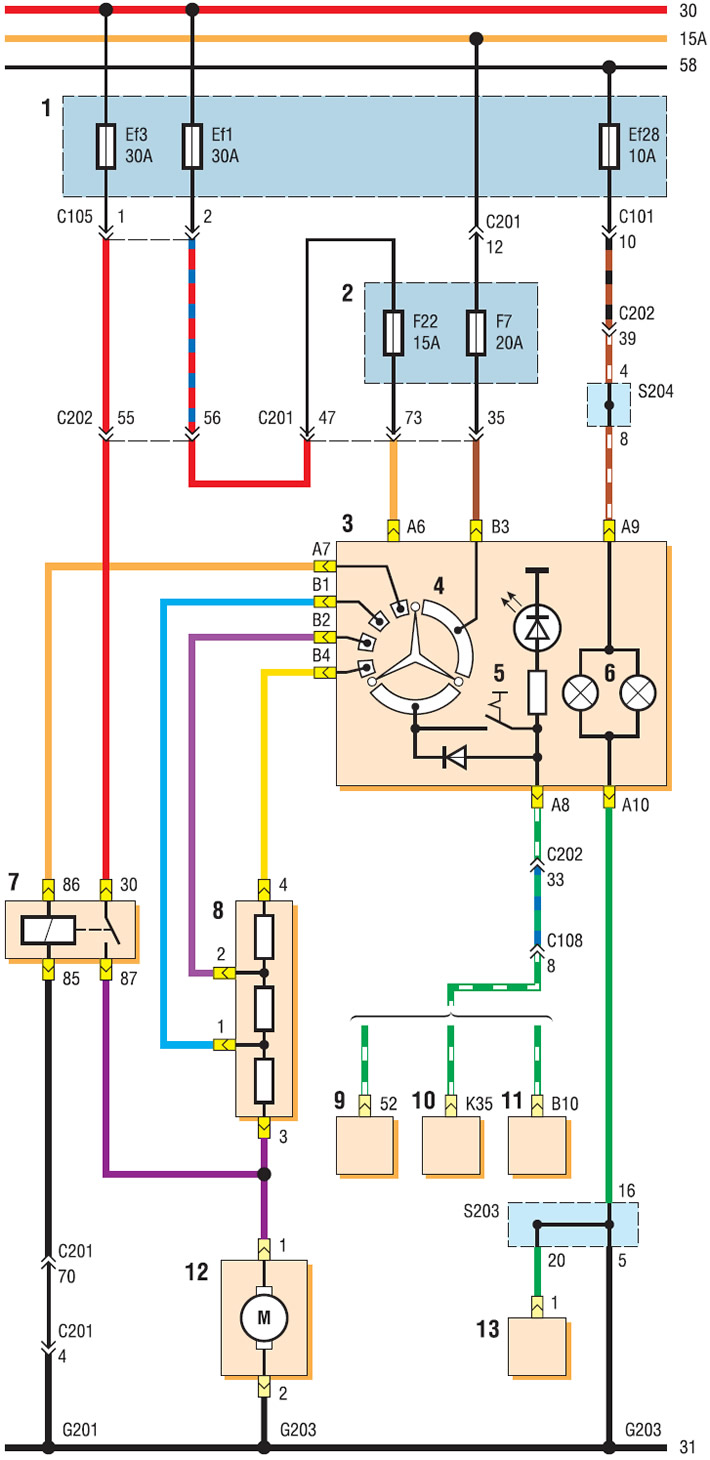

Схема соединений системы отопления, ветиляции и кондиционирования (начало): 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — монтажный блок предохранителей в салоне; 3 — блок управления вентиляцией, отоплением и кондиционированием; 4 — переключатель режимов работы вентилятора; 5 — выключатель кондиционера; 6 — лампа подсветки; 7 — реле электровентилятора отопителя; 8 — дополнительный резистор электродвигателя вентилятора; 9 — ЭБУ Sirius D4; 10 — ЭБУ MR -140; 11 — ЭБУ HV-240; 12 — электродвигатель вентилятора отопителя; 13 — регулятор яркости подсветки приборов

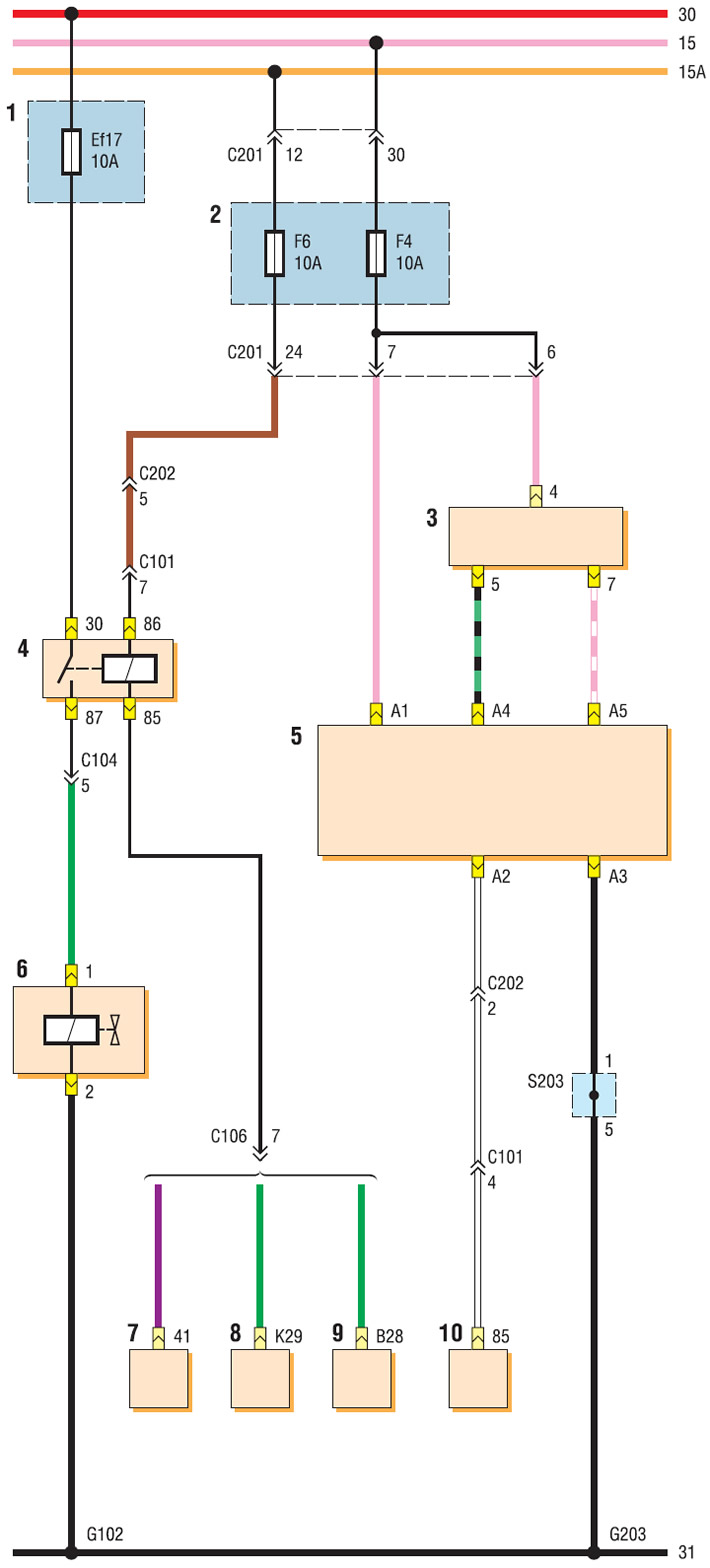

Схема соединений системы отопления, ветиляции и кондиционирования (окончание): 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — монтажный блок предохранителей в салоне; 3 — электродвигатель привода заслонки рециркуляции; 4 — реле компрессора кондиционера; 5 — блок управления вентиляцией, отоплением и кондиционированием; 6 — муфта компрессора кондиционера; 7 — ЭБУ Sirius D4; 8 — ЭБУ MR - 140; 9 — ЭБУ HV-240; 10 — реле обогрева заднего стекла
