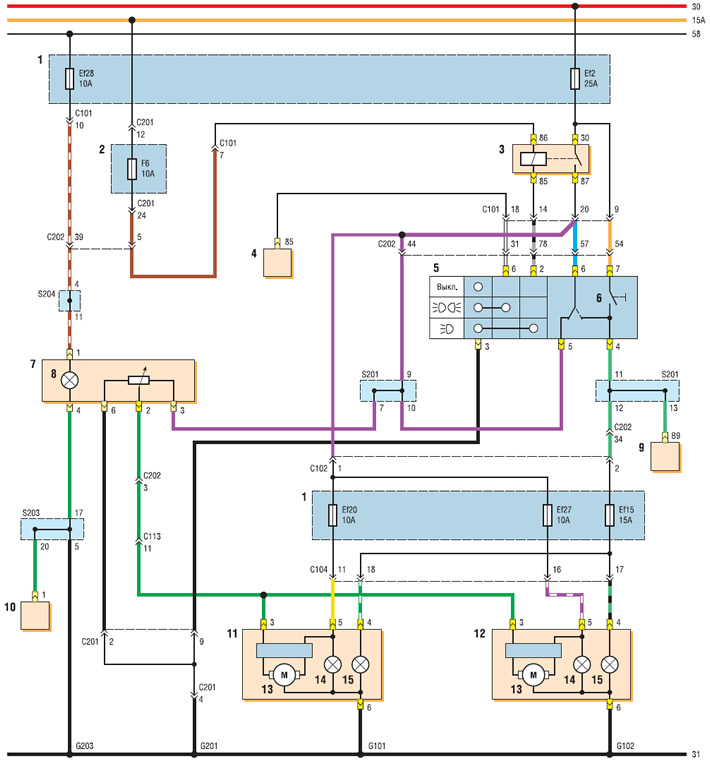

Схема включения фар и регулятора направления пучков света фар: 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — монтажный блок предохранителей в салоне; 3 — реле фар; 4 — реле габаритного света; 5 — выключатель освещения в левом подрулевом переключателе; 6 — переключатель света фар в левом подрулевом переключателе; 7 — переключатель регулятора направления пучков света фар; 8 — лампа подсветки регулятора; 9 — комбинация приборов; 10 — регулятор яркости подсветки приборов; 11 — левая фара; 12 — правая фара; 13 — мотор-редуктор регулятора фары; 14 — лампа ближнего света (у хэтчбека нить лампы); 15 — лампа дальнего света (у хэтчбека нить лампы)
