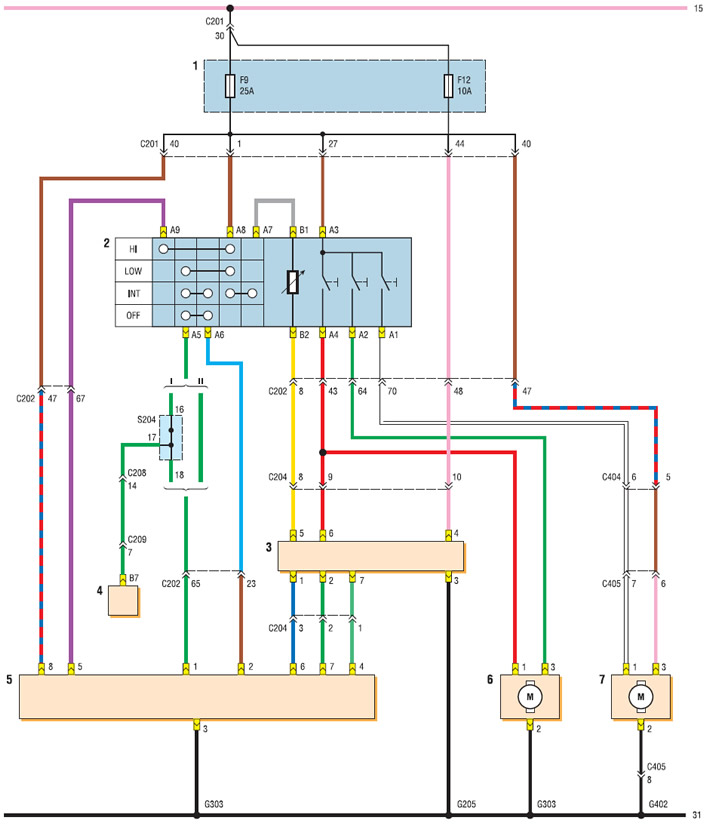

Схема включения очистителей и омывателей ветрового и заднего стекол (хэтчбек и универсал, с датчиком дождя): I — с автоматическим управлением кондиционером; II — без автоматического управления кондиционером; 1 — монтажный блок предохранителей в салоне; 2 — правый подрулевой переключатель очистителей и омывателей; 3 — датчик дождя; 4 — блок автоматического управления кондиционером; 5 — электродвигатель очистителя ветрового стекла; 6 — электродвигатель насоса омывателя; 7 — электродвигатель очистителя заднего стекла
