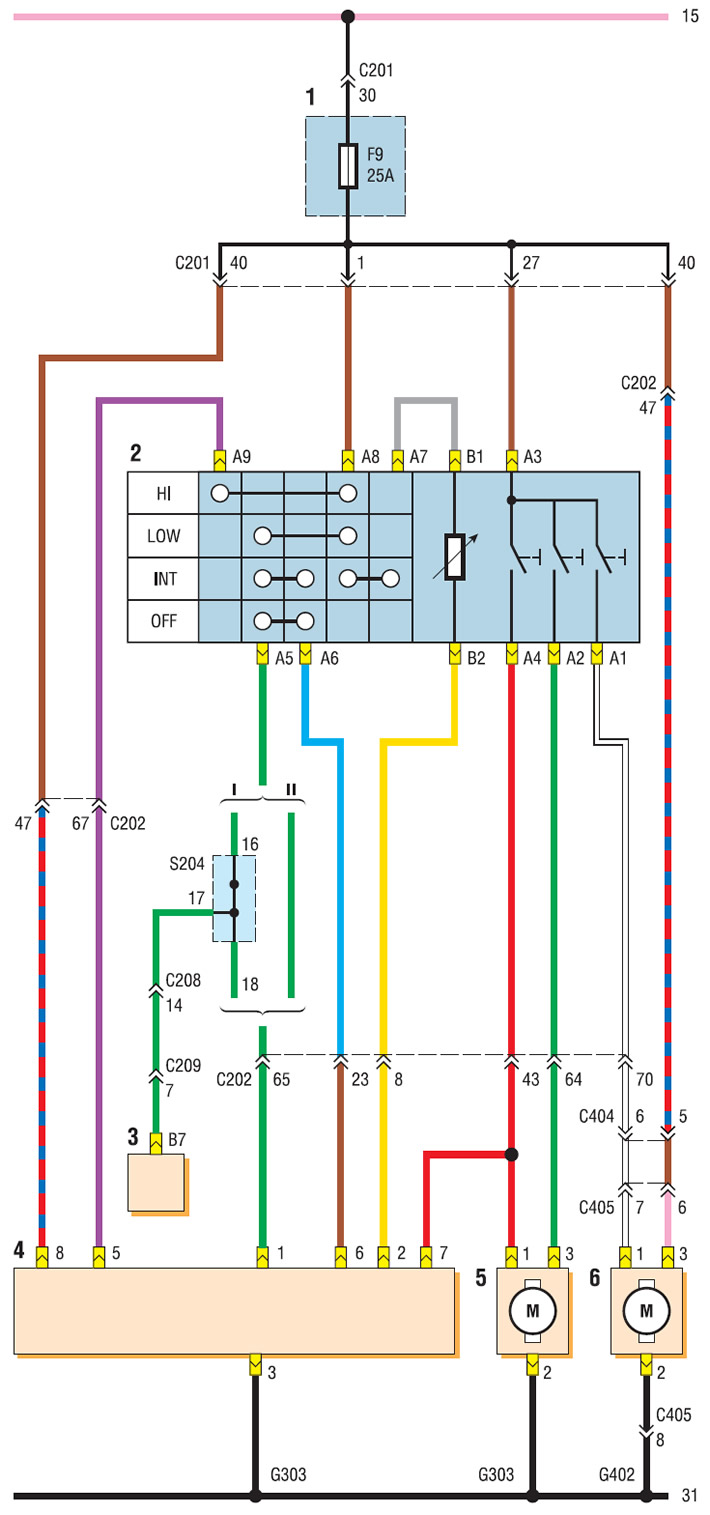

Схема включения очистителей и омывателей ветрового и заднего стекол (хэтчбек и универсал, без датчика дождя): I — с автоматическим управлением кондиционером; II — без автоматического управления кондиционером; 1 — монтажный блок предохранителей в салоне; 2 — правый подрулевой переключатель очистителей и омывателей; 3 — блок автоматического управления кондиционером; 4 — электродвигатель очистителя ветрового стекла; 5 — электродвигатель насоса омывателя; 6 — электродвигатель очистителя заднего стекла
