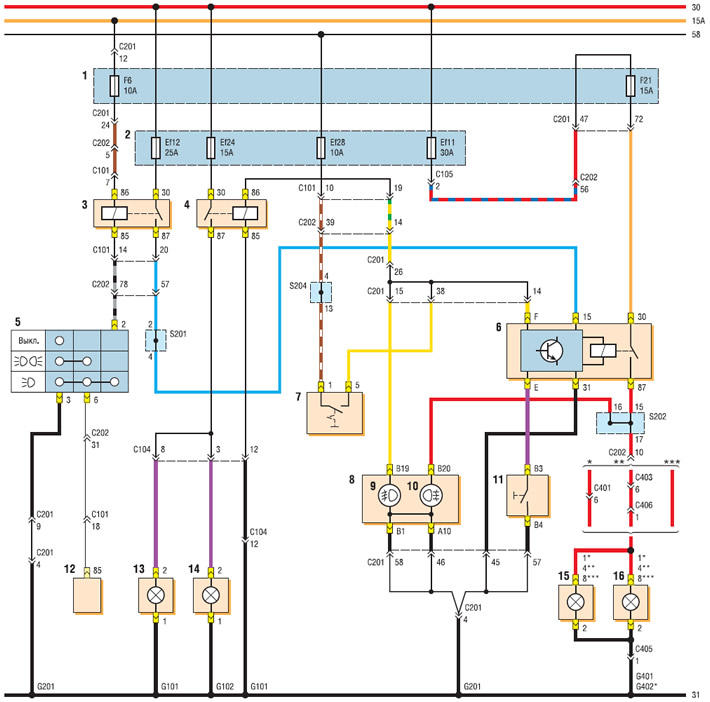

Схема включения противотуманных фар и ламп противотуманного света в задних фонарях: 1 — монтажный блок предохранителей в салоне; 2 — монтажный блок реле и предохранителей в моторном отсеке; 3 — реле фар; 4 — реле противотуманных фар; 5 — выключатель освещения в левом подрулевом переключателе; 6 — реле включения противотуманного света в задних фонарях; 7 — выключатель противотуманных фар; 8 — комбинация приборов; 9 — сигнализатор включения противотуманных фар; 10 — сигнализатор включения ламп противотуманного света в задних фонарях; 11 — выключатель ламп противотуманного света в задних фонарях; 12 — реле габаритного света; 13 — левая противотуманная фара; 14 — правая противотуманная фара; 15 — лампа противотуманного света в левом заднем фонаре; 16 — лампа противотуманного света в правом заднем фонаре
* седан
** хэтчбек
*** универсал
