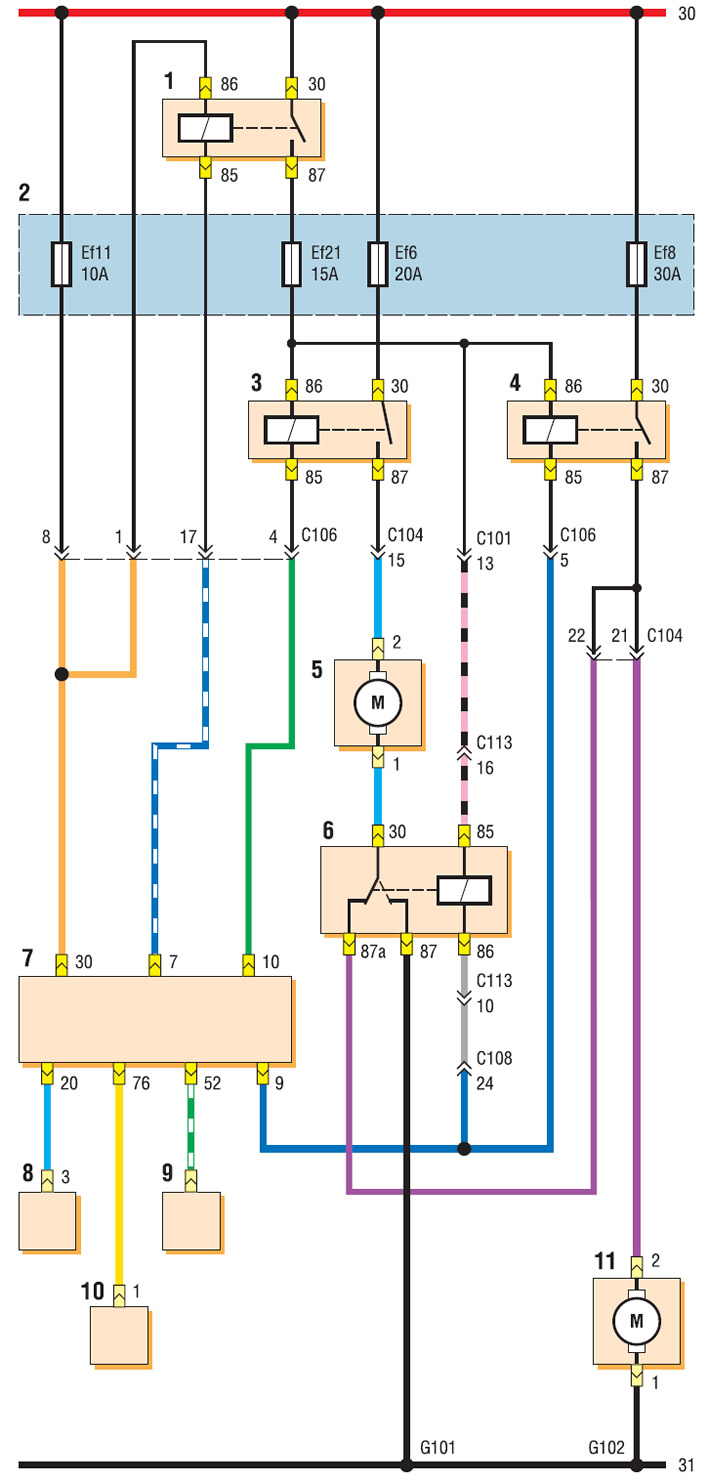

Схема включения основного и дополнительного вентиляторов системы охлаждения двигателя с ЭБУ Sirius D4: 1 — главное реле; 2 — монтажный блок реле и предохранителей в моторном отсеке; 3 — реле включения малой скорости вентилятора; 4 — реле включения большой скорости вентиляторов; 5 — электродвигатель основного вентилятора; 6 — управляющее реле вентилятора; 7 — ЭБУ; 8 — датчик давления хладагента; 9 — выключатель кондиционера; 10 — датчик температуры охлаждающей жидкости; 11 — электродвигатель дополнительного вентилятора
Схема включения основного и дополнительного вентиляторов системы охлаждения двигателя с ЭБУ Sirius D4: 1 — главное реле; 2 — монтажный блок реле и предохранителей в моторном отсеке; 3 — реле включения малой скорости вентилятора; 4 — реле включения большой скорости вентиляторов; 5 — электродвигатель основного вентилятора; 6 — управляющее реле вентилятора; 7 — ЭБУ; 8 — датчик давления хладагента; 9 — выключатель кондиционера; 10 — датчик температуры охлаждающей жидкости; 11 — электродвигатель дополнительного вентилятора
