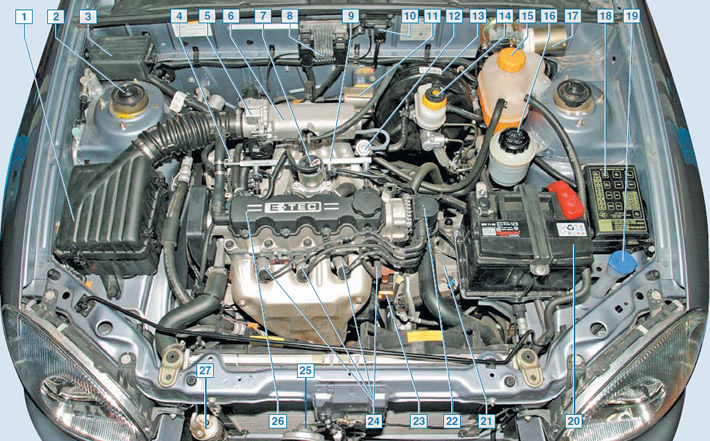

Расположение узлов и агрегатов в подкапотном пространстве: 1 — воздушный фильтр; 2 — верхняя опора амортизаторной стойки; 3 — кожух блока колодок жгутов проводов; 4 — генератор; 5 — дроссельный узел; 6 — впускной коллектор; 7 — клапан рециркуляции отработавших газов; 8 — электронный блок управления двигателем; 9 — топливная рампа; 10 — датчик абсолютного давления воздуха во впускном коллекторе; 11 — топливный фильтр; 12 — регулятор давления топлива; 13 — вакуумный усилитель тормозов; 14 — бачок гидроприводов тормозов и сцепления; 15 — расширительный бачок системы охлаждения; 16 — бачок гидроусилителя рулевого управления; 17 — мотор-редуктор очистителя ветрового стекла; 18 — блок реле и предохранителей; 19 — заливная горловина бачка омывателя ветрового стекла; 20 — аккумуляторная батарея; 21 — коробка передач; 22 — катушка зажигания; 23 — указатель уровня масла в двигателе; 24 — свечи зажигания; 25 — звуковой сигнал; 26 — двигатель; 27 — ресивер кондиционера

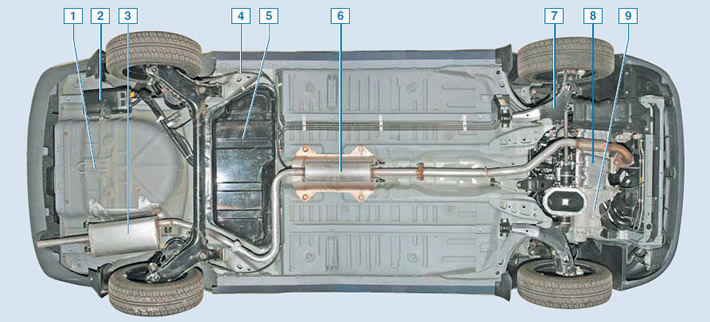

Вид снизу на автомобиль: 1 — ниша для запасного колеса; 2 — адсорбер; 3 — основной глушитель системы выпуска отработавших газов; 4 — трос стояночного тормоза; 5 — топливный бак; 6 — дополнительный глушитель; 7 — рычаг передней подвески; 8 — двигатель; 9 — коробка передач
Вид снизу на переднюю часть автомобиля: 1 — промежуточная труба системы выпуска отработавших газов; 2 — привод правого колеса; 3 — поддон картера двигателя; 4 — вентилятор системы охлаждения; 5 — левая опора силового агрегата; 6 — картер коробки передач; 7 — привод левого колеса; 8 — рычаг передней подвески; 9 — крышка картера коробки передач; 10 — задняя опора силового агрегата
