Снятие электронного блока управления

Электронный блок управления двигателем снимаем для замены или при выполнении операций по ремонту автомобиля, связанных с возможностью нанесения вреда электронным компонентам блока (например, при сушке автомобиля в сушильной камере после окраски и т. д.).

Перед снятием блока управления отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

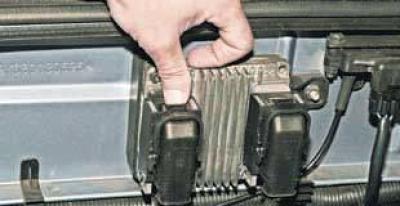

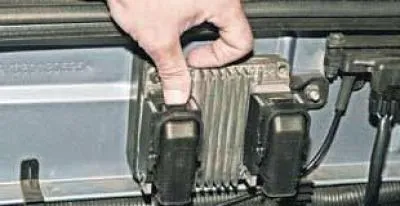

Нажав фиксатор колодки жгута проводов системы управления двигателем…

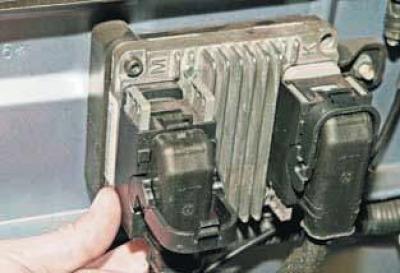

…опускаем скобу колодки…

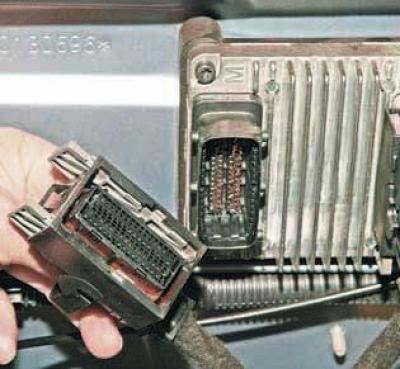

…и отсоединяем колодку жгута проводов от разъема блока управления. Аналогично отсоединяем от разъема блока управления другую колодку жгута проводов.

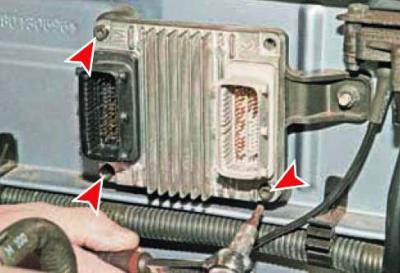

Ключом Torx T-25 отворачиваем три винта крепления блока к кронштейну…

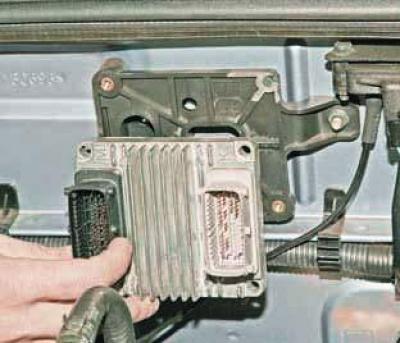

…и снимаем блок управления.

Устанавливаем электронный блок управления в обратной последовательности.
